Installation du dispositif de réglage mural
Choix du lieu d'installation
Le dispositif de commande multi-zone
devrait être installé dans un endroit
pratique et accessible. La portée du
dispositif de commande est d'environ
15 mètres (50 pieds).
Le dispositif de commande multi-zone
peut contrôler de multiples radiateurs
Dimplex CONNEX
rayon de 50 pieds (15 mètres) si les
composants subséquents du système
sont situés à moins de 45 pieds (15
mètres) de tout autre composant de
la chaîne.
1.
Retirer le dispositif de commande
et la quincaillerie d'installation de
l'emballage.
2.
Retirer le protège-élément tel qu'il
est illustré à la figure 1.
3.
À l'aide du support mural, mar-
quer et percer les trous pour les
ancrages muraux.
4.
Installer les vis restantes à
travers le support mural et dans
les ancrages.
!
NOTE: Assurez-vous que le côté
plat du support mural soit contre le
mur et que les vis soient posées de
façon à coïncider avec la portion élar-
gie du trou. L'espace permettra aux
vis de se loger correctement dans les
trous de montage.
5.
Faire glisser le dispositif de
réglage mural sur les vis.
à l'extérieur du
MC

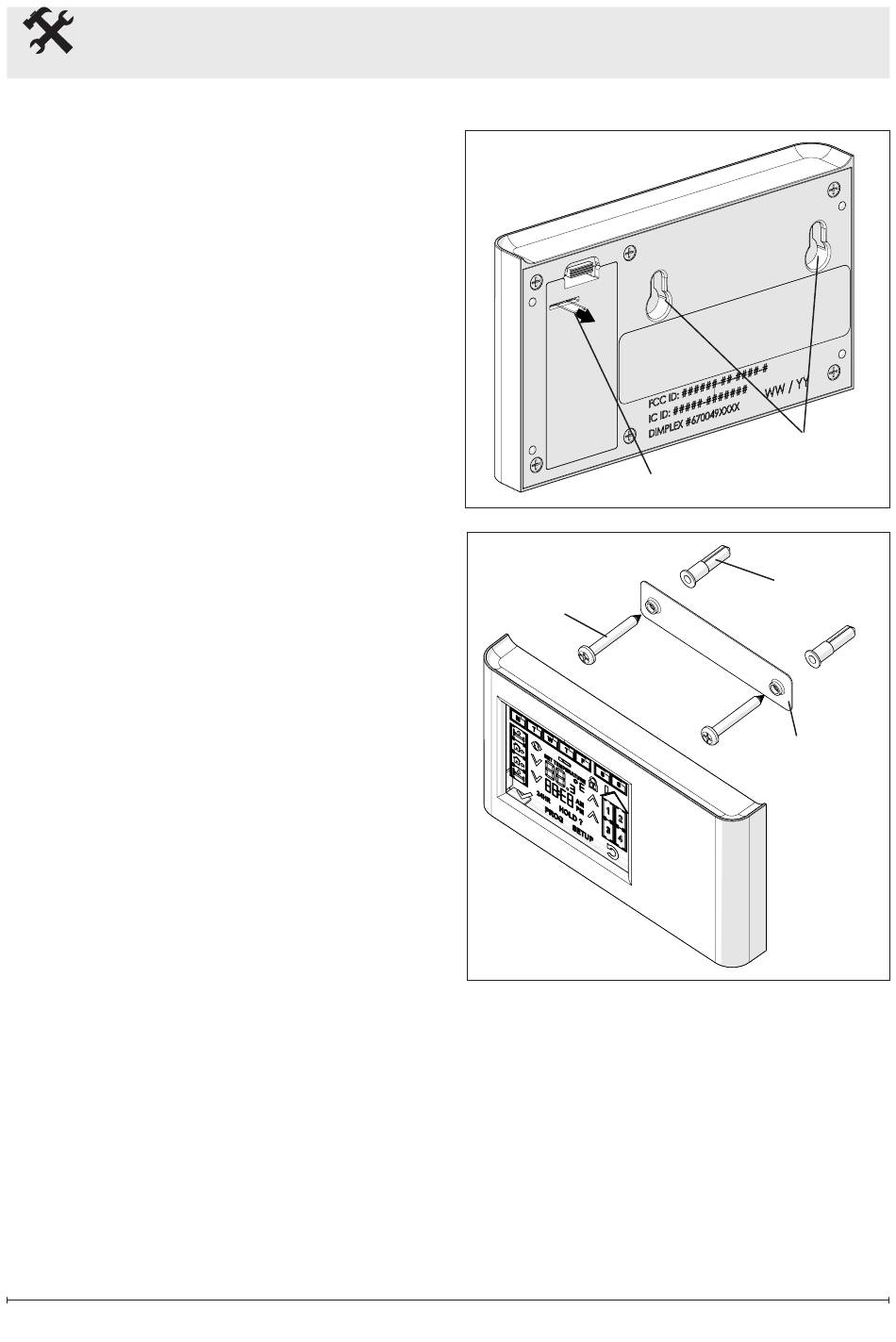

Figure 1
Languette de pile
Figure 2
Vis
Trous de
montage
Cheville
d'ancrage
Supports
muraux
