4.4 Branchements électriques
ATTENTION !
Seul un spécialiste électricien est habilité à effectuer les travaux de
montage électrique. Vérifier l'absence de tension avant de commencer
les travaux.
4.4.1 Cordon d'alimentation électrique
Un câble 2 brins fourni par le client et raccordé aux bornes L und
N (1~ /N, 230 V, 50 Hz) assure l'alimentation électrique du
régulateur. Les sections de câble admissibles sont de 0,5 mm² à
1,5 mm². (voir Fig. 4.7:)
4.4.2 Câble bus du gestionnaire de pompe à chaleur
Le client doit prévoir un câble bus entre le gestionnaire de pompe
à chaleur et le régulateur Smart-RTC. Ce doit être un câble
blindé 2 x 0,25 mm² d'une longueur maximale de 50 m. Le
blindage du câble sert de mise à la terre (GND).

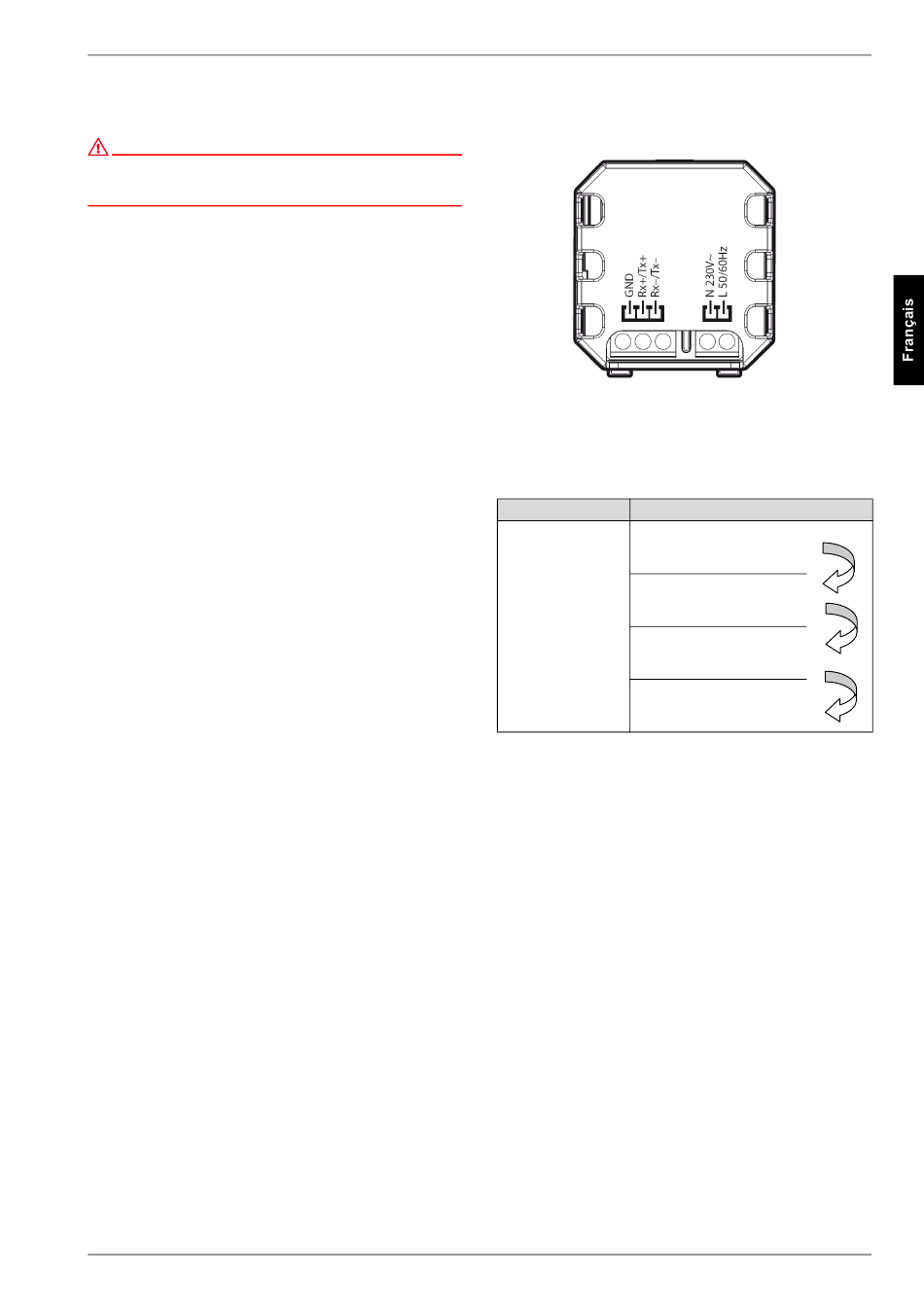

Fig. 4.7:
Raccorder les bornes (voir Tab. 4.1:) suivantes :
Smart-RTC
Rx+/Tx+
Rx-/Tx-
GND
Tab. 4.1:
452114.66.73 · FD 9408
Smart-RTC
gestionnaire de PAC
X5.1
si non
présent(e)
+ / - / GND
field Card
si non
présent(e)
+ / - / GND
N1-J26
si non
présent(e)
+ / - / GND
N1-J23
FR-5
