Miele XKM 3100 WCDS Mode D'emploi
  1. Manuels
  2. Marques
  3. Miele Manuels
  4. Unités de contrôle
  5. XKM 3100 WCDS
  6. Mode d'emploi
Miele XKM 3100 WCDS Mode D'emploi

Miele XKM 3100 WCDS Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 59

Liens rapides

Télécharger ce manuel

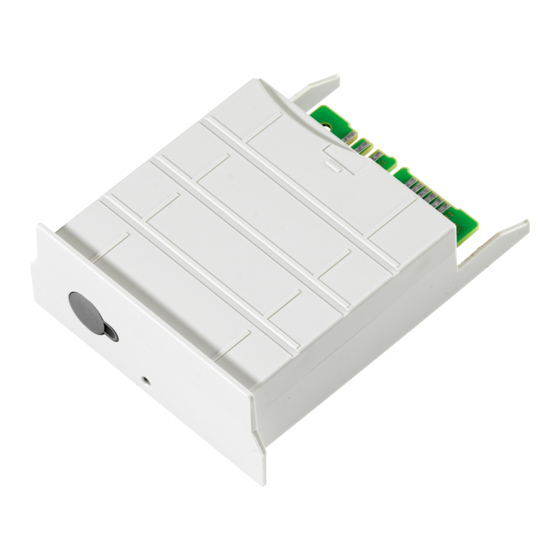

XKM 3100 WCDS
de
Gebrauchsanweisung Kommunikationsmodul
da
Brugsanvisning Kommunikationsmodul
en
Operating instructions Communication module
es
Instrucciones de manejo Módulo de comunicación
fr
Mode d'emploi Module de communication
it
Istruzioni d'uso Modulo di comunicazione
nl
Gebruiksaanwijzing communicatiemodule
pl
Instrukcja użytkowania Moduł komunikacyjny
pt
Instruções de utilização Módulo de comunicação
sv
Bruksanvisning Kommunikationsmodul
M.-Nr. 10 820 752

Publicité

Table des Matières
loading

Manuels Connexes pour Miele XKM 3100 WCDS

Sommaire des Matières pour Miele XKM 3100 WCDS

  • Page 1 XKM 3100 WCDS Gebrauchsanweisung Kommunikationsmodul Brugsanvisning Kommunikationsmodul Operating instructions Communication module Instrucciones de manejo Módulo de comunicación Mode d'emploi Module de communication Istruzioni d'uso Modulo di comunicazione Gebruiksaanwijzing communicatiemodule Instrukcja użytkowania Moduł komunikacyjny Instruções de utilização Módulo de comunicação Bruksanvisning Kommunikationsmodul...
  • Page 2 de ............................da ............................18 en ............................32 es ............................46 fr ............................60 it ............................74 nl ............................88 pl ............................102 pt ............................116 sv ............................130...

  • Page 3: Table Des Matières

    App herunterladen......................13 WLAN Verbindung herstellen .................... 13 Betrieb ..........................14 Protokolle nachträglich auslesen..................14 Firmware Update....................... 14 Firmware Update über die Miele App................14 Firmware Update über das Modul................. 15 Ihr Beitrag zum Umweltschutz..................16 Entsorgung der Transportverpackung ................16...

  • Page 4: Hinweise Zur Anleitung

    de - Hinweise zur Anleitung Warnungen  Warnungen enthalten sicherheitsrelevante Informationen. Sie warnen vor möglichen Personen- und Sachschäden. Lesen Sie die Warnungen sorgfältig durch und beachten Sie die darin angegebenen Handlungsaufforderungen und Verhaltensre- geln. Hinweise Hinweise enthalten Informationen, die besonders beachtet werden müssen.

  • Page 5: Zweckbestimmung

    Das vorliegende Kommunikationsmodul XKM 3100 WCDS ermöglicht die Einrichtung einer WLAN-Verbindung zwischen einem der unten aufgeführten Miele Reinigungs- und Desinfektionsgeräte und einem Tablet. Hierfür muss die Miele App DataDiary auf dem Tablet installiert sein. Die Miele App DataDiary dient der Prozessdokumentation. Die App ist kostenfrei in den jeweiligen App Stores erhältlich.

  • Page 6: Lieferumfang

    - Lieferumfang Lieferumfang - Kommunikationsmodul XKM 3100 WCDS Technische Daten Spannung, Siehe Typenschild Anschlusswert, Absicherung Baudrate 9600 (Einstellung am Reinigungsautomaten) Parität none (Einstellung am Reinigungsautomaten) Stoppbits WLAN-Standard 802.11 b/g/n Temperatur im Betrieb bis max. 80 °C Prüfzeichen UL Recognized Component -Kennzeichnung...

  • Page 7: Gerätebeschreibung

    de - Gerätebeschreibung Geräteübersicht Reset-Taste Kontroll-LED Signalisiert nach der Montage die Betriebsbereitschaft und im Be- trieb eine aktive Kommunikation Typenschild (seitlich angebracht) Ein- und Ausschalten Das Modul besitzt keinen separaten Ein-/Ausschalter. Es wird zusam- men mit dem Reinigungsautomaten ein- und ausgeschaltet. Nach jedem Einschalten benötigt das Modul ca.

  • Page 8: Kontroll-Led

    AP-Modus. Der Neustart ist abgeschlossen, wenn die LED am Modul konstant grün oder gelb leuchtet. Update der Ein Update der Modul Firmware kann per Miele App oder per Tasten- Firmware druck initiiert werden. Die Anweisungen dazu finden Sie im Kapitel „Firmware Update“.

  • Page 9: Sicherheitshinweise Und Warnungen

    Verwendung, Umbauten und Veränderungen sind unzu- lässig und möglicherweise gefährlich.  Das Kommunikationsmodul darf nur durch den Miele Kundendienst oder eine entsprechend qualifizierte Fachkraft installiert, in Betrieb genommen und gewartet werden. Reparaturen sind ausschließlich dem Miele Kundendienst vorbehalten. Durch unsachgemäße Repara- turen können erhebliche Gefahren für den Benutzer entstehen!

  • Page 10: Einbau Und Installation

    *INSTALLATION* de - Einbau und Installation Reichweite und Verfügbarkeit des WLAN-Signals Die Reichweite bzw. Signalstärke des WLAN ist von der baulichen Umgebung abhängig. Wände und Decken aus Stahlbeton, Metallo- berflächen, mit Metall bedampfte Folien und Glasscheiben, sowie Brandschutzkonstruktionen können das Signal dämpfen oder ablen- ken und dadurch die Reichweite einschränken.

  • Page 11: Installation

    *INSTALLATION* de - Einbau und Installation Installation  Vergleichen Sie vor dem Einbau des Kommunikationsmoduls unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild des Moduls mit denen auf dem Typenschild ihres Rei- nigungsautomaten. Die Daten müssen übereinstimmen, damit das Modul keinen Schaden nimmt.

  • Page 12: Schnittstelle Konfigurieren

    - Schnittstelle konfigurieren Schnittstelle am Reinigungsautomaten aktivieren Das Modul XKM 3100 WCDS nutzt die Konfigurationseinstellungen der RS232-Schnittstelle ihres Reinigungsautomaten. Rufen Sie das Menü zur Konfiguration der RS232-Schnittstelle über  Erweiterte Einstellungen Schnittstelle RS232 den Eingabepfad auf. Modus Terminal Drucker...

  • Page 13: App Herunterladen

    Für die Anmeldung per App benötigen Sie: - Ein Tablet, auf dem die Miele App DataDiary installiert ist. - Die Seriennummer Ihres Miele Moduls XKM 3100 WCDS. Diese fin- den Sie auf dem Typenschild. Schalten Sie den Reinigungsautomaten ein. Nach ca. 30 Sekunden ...

  • Page 14: Betrieb

    Dazu stehen Ihnen zwei verschiedene Vorge- hensweisen zur Verfügung: Update über die Miele App DataDiary. Update direkt über das Modul XKM 3100 WCDS in Ihrem Reini- gungsautomaten. Hierfür muss das Modul über einen WPS-fähi- gen Router mit dem Internet verbunden werden.

  • Page 15: Firmware Update Über Das Modul

    de - Betrieb Firmware Update Für das Update benötigen Sie: über das Modul - Einen WPS-fähigen Router, der mit dem Internet verbunden ist. Schalten Sie den Reinigungsautomaten ein. Nach ca. 30 Sekunden  ist das Modul betriebsbereit. Drücken Sie die Taste am Modul für ca. 3-8 Sekunden, bis die LED ...

  • Page 16: Ihr Beitrag Zum Umweltschutz

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsor- genden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatteri-...
  • Page 17 Protokolsprog ændres ....................26 App downloades ....................... 27 Wi-fi-forbindelse oprettes....................27 Drift ........................... 28 Protokol aflæses efterfølgende..................28 Firmware Update....................... 28 Opdatering af firmware via Miele appen ............... 28 Firmware-opdatering via modulet ................. 29 Miljøbeskyttelse....................... 30 Bortskaffelse af emballagen ..................... 30...

  • Page 18: Vejledning Til Brugsanvisningen

    da - Vejledning til brugsanvisningen Advarsler  Advarsler indeholder informationer vedrørende sikkerhed. De advarer mod mulige skader på personer og ting. Læs venligst advarslerne omhyggeligt, og følg opfordringerne og forholdsreglerne. Anvisninger Anvisninger indeholder informationer, som brugeren skal være sær- ligt opmærksom på. Yderligere infomationer og bemærkninger Yderligere informationer og bemærkninger vises med en ramme om- kring.

  • Page 19: Anvendelsesområder

    - Anvendelsesområder Med kommunikationsmodulet XKM 3100 WCDS er det muligt at op- rette en trådløs forbindelse mellem nedenfor anførte rengørings- og desinfektionsmaskiner og en tablet. Hertil skal Miele DataDiary-appen være installeret på tabletten. Miele DataDiary-appen er en procesdokumentation. Appen kan hen- tes gratis fra en app-store.

  • Page 20: Medfølgende Udstyr

    Wi-fi-standard 802.11 b/g/n Temperatur under drift Maks. 80 °C Godkendelser UL recognized component -mærkning 2004/108/EG EMV direktiv, 2006/95/EG lavspændingsdirektiv, 2011/65/EU RoHS direktiv 2014/53/EU RED-direktiv Producentens adresse Miele & Cie. KG Miele & Cie. KG, Carl- Miele-Straße 29, 33332 Gütersloh, Germany...

  • Page 21: Beskrivelse Af Kommunikationsmodulet

    da - Beskrivelse af kommunikationsmodulet Oversigt Reset-tast Kontrol-LED Signalerer efter monteringen, at modulet er driftsklart, og under brug, at kommunikationen er aktiv. Typeskilt (anbragt på siden), Tænd/Sluk Modulet har ingen separat tænd/sluk-kontakt. Det tændes og slukkes sammen med rengøringsmaskinen. Når modulet tændes, bruger det ca. 30 sekunder til initialisering. Først da kan data overføres, eller indstillinger på...

  • Page 22: Kontrol-Led

    AP-tilstand. Genstart kan ikke ske, hvis LED på modulet lyser konstant grønt eller gult. Firmware Update Opdatering af Firmware kan udføres via Miele appen eller ved tryk på en tast. Se anvisningerne i afsnittet Firmware Update.

  • Page 23: Råd Om Sikkerhed Og Advarsler

    ændringer må absolut frarådes og kan muligvis være farlig.  Kommunikationsmodulet må kun installeres, vedligeholdes og ta- ges i brug af Miele Teknisk Service eller en anden uddannet fagmand. Reparationer må udelukkende foretages af Miele Teknisk Service eller en anden uddannet fagmand. Reparationer foretaget af ukyndige kan medføre betydelig risiko for brugeren.

  • Page 24: Indbygning Og Installation

    *INSTALLATION* da - Indbygning og installation Wi-fi-signalets tilgængelighed og rækkevidde Wi-fi-signalets rækkevidde og styrke afhænger af forholdene på op- stillingsstedet. Betonvægge og lofter i stålbeton, metaloverflader og glaspaneler samt brandbeskyttelsessikring kan dæmpe eller forstyrre signalet og derved begrænse rækkevidden Hvis rengøringsmaskinen fx er opstillet under en bordplade af metal eller er omgivet af metalskabe, kan signalet være næsten helt afskær- met.

  • Page 25: Installation

    *INSTALLATION* da - Indbygning og installation Installation  Før installation af kommunikationsmodulet skal tilslutningsdata (spænding og frekvens) på modulets typeskilt sammenlignes med oplysningerne på typeskiltet på din rengøringsmaskine. Dataene skal stemme overens, så modulet ikke beskadiges. Spørg i tvivlstil- fælde en uddannet fagmand. Noter serienummeret på...

  • Page 26: Interface Konfigureres

    30 sekunder er modulet driftsklart. Protokolsprog RS232-interfacet understøtter kun et begrænset antal sprog. Derfor ændres indstilles sproget i protokoller separat fra sproget på Miele rengø- ringsmaskiner og i Miele DataDiary-appen. Kald menuen til konfiguration af RS232-interface frem via program-  meringsstien...

  • Page 27: App Downloades

    Wi-fi-forbindelse oprettes Til tilmelding via app skal der bruges: - En tablet, som Miele DataDiary-appen skal være installeret på. - Serienummeret på dit Miele XKM 3100 WCDS-modul. Det finder du på typeskiltet. Tænd din Miele rengøringsmaskine. Efter ca. 30 sekunder er modu- ...

  • Page 28: Protokol Aflæses Efterfølgende

    Kontroller, at din internetforbindelse eller din router er konfigureret tilsvarende. Modulets aktuelle firmware-version kan ses via appen. Opdatering af Miele DataDiary appen er forsynet med en Update Wizard, der kan firmware via Miele opdatere modulets firmware. appen Til opdatering kræves: - Administratorrettigheder til Miele appen.

  • Page 29: Firmware-Opdatering Via Modulet

    Firmware-opdate- Til opdatering kræves: ring via modulet - En WPS-kompatibel router, der er tilsluttet internettet. Tænd din Miele rengøringsmaskine. Efter ca. 30 sekunder er modu-  let driftsklart. Tryk på tasten på modulet i ca. 3-8 sekunder, til LED på modulet ...

  • Page 30: Miljøbeskyttelse

    da - Miljøbeskyttelse Bortskaffelse af emballagen Emballagen beskytter mod transportskader. Emballagematerialerne er valgt ud fra miljø- og affaldstekniske hensyn og kan således genbru- ges. Genbrug af emballagematerialerne sparer råstoffer og mindsker af- faldsproblemerne. Emballagen bør derfor afleveres på nærmeste gen- brugsstation/opsamlingssted.
  • Page 31 Establishing the WiFi connection ..................41 Operation.......................... 42 Retrospective output of reports ..................42 Firmware Update....................... 42 Firmware update via the Miele app ................42 Firmware update via the module................... 43 Caring for the environment .................... 44 Disposal of the packing material ..................44...

  • Page 32: Notes About These Instructions

    en - Notes about these instructions Important warnings  Information which is important for safety is highlighted in a thick framed box with a warning symbol. This alerts you to the potential danger of injury to people or damage to property. Read these warning notes carefully and observe the procedural instructions and codes of practice they describe.

  • Page 33: Intended Use

    - Intended use The communication module supplied XKM 3100 WCDS enables a WiFi connection to be established between one of the Miele washer- disinfectors listed below and a tablet. The Miele app DataDiary must be installed on the tablet for this.

  • Page 34: Items Supplied

    - Items supplied Items supplied - Communication module XKM 3100 WCDS Technical data Voltage, See data plate connected load, fuse rating Baud rate 9600 (Setting on washer-disinfectors) Parity None (Setting on washer-disinfectors) Stop bits WiFi standard 802.11 b/g/n Temperature during oper- Up to max.

  • Page 35: Guide To The Appliance

    en - Guide to the appliance Machine overview Reset button Indicator LED indicates operational readiness after installation and active com- munication when in operation Data plate (located on the side) Switching on and off The module does not have a separate On/Off switch. It is switched on and off together with the washer-disinfector.

  • Page 36: Control Leds

    LED on the module lights up steady green or yellow. Firmware update An update of the module Firmware can be initialised from the Miele app or by pressing the button. Instructions for this can be found in “Firmware update”.

  • Page 37: Warning And Safety Instructions

     The communication module must only be installed, commissioned and serviced by Miele service or by a suitably qualified person. Repairs are only to be undertaken by Miele Service. Repair work by unqualified persons could be dangerous.  Check the communication module carefully before installation for any visible damage.

  • Page 38: Fitting And Installation

    *INSTALLATION* en - Fitting and installation Range and availability of WiFi signal The WiFi range or signal strength is dependent on the structural envir- onment. Reinforced concrete walls and ceilings, metal surfaces, metal-vaporised films, glass screens and fire protection constructions can muffle or divert the signal, therefore reducing the range.

  • Page 39: Installation

    *INSTALLATION* en - Fitting and installation Installation  Before fitting the communication module compare the connec- tion data (voltage and frequency) on the data plate with that on the data plate of your washer-disinfector. If the data does not match, the module could sustain damage.

  • Page 40: Configuring The Interface

    - Configuring the interface Activating the interface on the washer-disinfector The module XKM 3100 WCDS uses the configuration settings of the RS232 interface of the washer-disinfector. Open the menu for configuring the RS232 interface via Further set-  tings...

  • Page 41: Downloading The App

    To connect via the app you will need: - A tablet with the Miele app DataDiary installed on it. - The serial number of your Miele module XKM 3100 WCDS. This can be found on the data plate. Switch the washer-disinfector on. After approx. 30 seconds the ...

  • Page 42: Operation

    The current module Firmware version can be selected via the app. Firmware update The Miele app DataDiary has an Update wizard which you can use to via the Miele app update the module Firmware. For the update you will need: - Administrator rights for the Miele app.

  • Page 43: Firmware Update Via The Module

    en - Operation Firmware update For the update you will need: via the module - A WPS-enabled router that is connected to the internet. Switch the washer-disinfector on. After approx. 30 seconds the  module is ready for operation. Press the button on the module for approx. 3-8 seconds until the ...

  • Page 44: Caring For The Environment

    Instead, please make use of officially designated collection and dis- posal points to dispose of and recycle electrical and electronic appli- ances in your local community, with your dealer or with Miele, free of charge. By law, you are solely responsible for deleting any personal data from the old appliance prior to disposal.
  • Page 45 Lectura posterior de los protocolos .................. 56 Actualización del firmware ....................56 Actualización del firmware a través de la aplicación de Miele ........56 Actualización del firmware a través del módulo............57 Su contribución a la protección del medio ambiente ..........58...

  • Page 46: Indicaciones Para Las Instrucciones

    es - Indicaciones para las instrucciones Advertencias  Las advertencias contienen información concerniente a la segu- ridad. Advierten sobre posibles daños personales y materiales. Lea las advertencias detenidamente y cumpla los requisitos de ma- nejo indicados y las normas de procedimiento. Observaciones Las advertencias contienen información que debe tenerse espe- cialmente en cuenta.

  • Page 47: Finalidad

    El presente módulo de comunicación XKM 3100 WCDS permite esta- blecer la comunicación inalámbrica entre uno de las lavadoras desin- fectadoras suministradas de Miele y una tableta. Para ello en la table- ta debe estar instalada la aplicación DataDiary de Miele.

  • Page 48: Volumen De Suministro

    - Volumen de suministro Volumen de suministro - Módulo de comunicación XKM 3100 WCDS Datos técnicos Tensión, Ver la placa de características potencia nominal, fusibles Velocidad transmisión 9600 (Ajuste en la lavadora desinfectadora) Paridad none (Ajuste en la lavadora desinfectadora) Bits de parada Estándar de WiFi...

  • Page 49: Descripción Del Aparato

    es - Descripción del aparato Vista general del aparato Tecla Reset LED de control señaliza la operatividad después del montaje y una comunicación activa durante el funcionamiento Placa de características (colocada lateralmente) Conexión y desconexión El módulo no dispone de interruptores separados de Conexión/Des- conexión.

  • Page 50: Led De Control

    AP. El reinicio finaliza cuando el LED del módulo se ilumina de forma constante en color verde o amarillo. Actualización del La actualización del firmware del módulo se puede iniciar mediante la firmware aplicación de Miele o pulsando la tecla. Encontrará las instrucciones al respecto en el capítulo «Actualización del firmware».

  • Page 51: Advertencias E Indicaciones De Seguridad

    La puesta en funcionamiento, el mantenimiento y la reparación del módulo de comunicaciones se realizarán exclusivamente por el Servi- cio Post-Venta Miele o por personal técnico autorizado y cualificado. Las reparaciones quedan reservadas exclusivamente para el Servicio Post-Venta de Miele. ¡La realización de trabajos de reparación por...

  • Page 52: Montaje E Instalación

    *INSTALLATION* es - Montaje e instalación Alcance y disponibilidad de la señal inalámbrica El alcance o la intensidad de la señal WiFi depende del entorno cons- tructivo. Las paredes y cubiertas de hormigón armado, las superficies metálicas, las láminas amortiguadas con metal y los cristales, así co- mo las estructuras contra el fuego pueden amortiguar o desviar la se- ñal y en consecuencia limitar el alcance de la misma.

  • Page 53: Instalación

    *INSTALLATION* es - Montaje e instalación Instalación  Antes de montar el módulo de comunicación es imprescindible que compare los datos de conexión (tensión y frecuencia) de la placa de características del módulo con los de la placa de caracte- rísticas de su lavadora desinfectadora.

  • Page 54: Configuración De La Interfaz

    - Configuración de la interfaz Activar la interfaz en la lavadora desinfectadora El módulo XKM 3100 WCDS utiliza los ajustes de configuración de la interfaz RS232 de su lavadora desinfectadora. Acceda al menú para configurar la interfaz RS232 a través de la ruta ...

  • Page 55: Descargar La Aplicación

    Para el registro en la app necesitará: - Una tableta que tenga instalada la aplicación DataDiary de Miele. - El número de serie de su módulo Miele XKM 3100 WCDS. Encon- trará estos datos en la placa de características. Encienda la lavadora desinfectadora. El módulo estará listo para ...

  • Page 56: Funcionamiento

    Para ello dispone de dos procedimientos diferentes: Actualización a través de la aplicación DataDiary de Miele. Actualización directa a través del módulo XKM 3100 WCDS en su lavadora desinfectadora. En este caso el módulo deberá es- tar conectado a Internet mediante un router compatible con WPS.

  • Page 57: Actualización Del Firmware A Través Del Módulo

    es - Funcionamiento Actualización del Para realizar la actualización necesitará: firmware a través - Un router compatible con WPS que esté conectado a Internet. del módulo Encienda la lavadora desinfectadora. El módulo estará listo para  funcionar después de aprox. 30 segundos. Pulse la tecla del módulo durante aprox.

  • Page 58: Su Contribución A La Protección Del Medio Ambiente

    Miele. Usted es el único responsable legal de borrar cualquier dato personal disponible en el aparato a eliminar. La ley obliga a retirar sin destruir las pilas y baterías utilizadas que no estén totalmente inacce-...
  • Page 59 Consulter les protocoles ....................70 Mise à jour du micrologiciel....................70 Mise à jour du micrologiciel via l'application Miele ............70 Mise à jour du micrologiciel via le module ..............71 Votre contribution à la protection de l'environnement ..........72...

  • Page 60: Remarques

    fr - Remarques Avertissements  Attention ! Les remarques accompagnées de ce symbole contiennent des informations relatives à la sécurité : elles aver- tissent qu'il y a risque de dommages corporels ou matériels. Lisez attentivement ces avertissements et respectez les consignes de manipulation qu'ils contiennent.

  • Page 61: Champ D'application

    Le terme « module » servira en général à désigner le module de communication. Questions et problèmes techniques Miele reste à votre disposition pour répondre à vos questions ou vous aider en cas de problème technique. Vous trouverez nos coordonnées à la fin du mode d'emploi du laveur-désinfecteur ou...

  • Page 62: Accessoires Fournis

    - Accessoires fournis Accessoires fournis - Module de communication XKM 3100 WCDS Caractéristiques techniques Tension, Voir plaque signalétique Valeur de raccordement, Protection par fusible Débit en bauds 9600 (réglage sur le laveur) Parité none (réglage sur le laveur) Bit d'arrêt Norme Wi-Fi 802.11 b/g/n...

  • Page 63: Description De L'appareil

    fr - Description de l'appareil Vue d'ensemble Touche Reset Diode de contrôle Une fois le montage effectué, signale que l'appareil est prêt à fonc- tionner et, s'il est en marche, qu'une communication est activée Plaque signalétique apposée sur le côté Mise en marche et arrêt Le module ne possède aucun bouton Marche/Arrêt séparé.

  • Page 64: Diode De Contrôle

    Mise à jour du Il est possible de démarrer une mise à jour du micrologiciel via l'appli- micrologiciel cation Miele ou en appuyant sur la touche. Pour davantage d'informations, référez-vous au chapitre « Mise à jour du micrologiciel ».

  • Page 65: Consignes De Sécurité Et Mises En Garde

    Les travaux d'installation, de mise en service et de maintenance du module de communication doivent être effectués par un profession- nel agréé ou un technicien Miele uniquement. Le service après-vente Miele est seul habilité à procéder aux réparations. Des réparations non conformes peuvent entraîner de graves dangers pour l’utilisateur.

  • Page 66: Montage Et Installation

    *INSTALLATION* fr - Montage et installation Portée et disponibilité du signal Wi-Fi La portée et la force du signal Wi-Fi dépendent des conditions d'ins- tallation. Les murs et plafonds en béton armé, les surfaces métal- liques, les vitres et films métallisés ainsi que les matériaux coupe-feu peuvent affaiblir ou dévier le signal et donc limiter sa portée.

  • Page 67: Installation

    *INSTALLATION* fr - Montage et installation Installation  Avant d'installer le module de communication, vérifiez que les données de raccordement (tension et fréquence) qui figurent sur sa plaque signalétique correspondent à celles qui figurent sur la plaque signalétique du laveur-désinfecteur. Les données doivent coïncider pour que le module ne soit pas endommagé.

  • Page 68: Configurer L'interface

    - Configurer l'interface Activer l'interface sur le laveur-désinfecteur Le module XKM 3100 WCDS utilise la configuration de l'interface RS232 du laveur-désinfecteur. Accédez au menu pour configurer l'interface RS232 via le chemin  Réglages suppl. Interface RS232 d'accès Mode Terminal...

  • Page 69: Télécharger L'application

    Pour la connexion à l'application, vous avez besoin : - d'une tablette avec l'application Miele DataDiary installée, - du numéro de série de votre module Miele XKM 3100 WCDS. Ces indications figurent sur la plaque signalétique. Allumez le laveur-désinfecteur. Le module est prêt à l'emploi au ...

  • Page 70: Fonctionnement

    Vous avez deux options : Mise à jour via l'application Miele DataDiary. Mise à jour directe via le module XKM 3100 WCDS sur votre la- veur-désinfecteur. Dans ce cas, le module doit être connecté à Internet via un routeur compatible WPS.

  • Page 71: Mise À Jour Du Micrologiciel Via Le Module

    fr - Fonctionnement Mise à jour du mi- Prérequis pour la mise à jour : crologiciel via le - Routeur compatible WPS connecté à Internet. module Allumez le laveur-désinfecteur. Le module est prêt à l'emploi au  bout de 30 s environ. Appuyez sur la touche du module pendant env.

  • Page 72: Votre Contribution À La Protection De L'environnement

    Faites appel au service d'enlèvement mis en place par votre com- mune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'ap- pareil.
  • Page 73 Funzionamento ........................ 84 Visualizzare i protocolli successivamente ................. 84 Aggiornamento Firmware ....................84 Aggiornamento Firmware tramite l'app di Miele ............84 Aggiornamento del Firmware tramite il modulo ............85 Il Vostro contributo alla tutela dell'ambiente ..............86 Smaltimento imballaggio ....................86...
  • Page 74 it - Alcune indicazioni sulle istruzioni d'uso Avvertenze  Le avvertenze contengono informazioni rilevanti per la sicurez- za. Mettono in guardia da eventuali danni fisici e materiali. Leggere attentamente le avvertenze e rispettare le modalità d'uso e le regole di comportamento ivi riportate. Indicazioni Le indicazioni contengono informazioni importanti e sono da legge- re con particolare attenzione.

  • Page 75: Domande E Problemi Tecnici

    - Destinazione d'uso Il modulo di comunicazione disponibile XKM 3100 WCDS consente la regolazione di una connessione WLAN tra una delle macchine specia- li per il lavaggio e la disinfezione e un tablet. In questo caso sul tablet deve essere installata l'app di Miele DataDiary.

  • Page 76: Dotazione

    Direttiva 2004/108/CE sulla compatibilità elettromagnetica, direttiva 2006/95/CE relativa alla bassa tensione, direttiva 2011/65/UE in merito a sostanze pericolose nelle apparecchiature elettriche ed elettroniche direttiva 2014/53/UE sulle apparecchiature radio Indirizzo del produttore Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germania...

  • Page 77: Struttura Apparecchio

    it - Descrizione apparecchio Struttura apparecchio Tasto reset dopo il montaggio segnala che la macchina è pronta per il funzio- namento mentre quando è in funzione segnala la comunicazione attiva Targhetta dati (applicata di lato) Accensione e spegnimento Il modulo non è dotato di un interruttore di accensione e spegnimento separato.

  • Page 78: Led Di Controllo

    è concluso quando il LED sul modulo si accende di verde o di giallo. Aggiornamento Un aggiornamento del modulo Firmware può essere inizializzato tra- del Firmware mite app di Miele o premendo un tasto. Le rispettive istruzioni sono riportate al capitolo “Aggiornamento Firmware”.

  • Page 79: Indicazioni Per La Sicurezza E Avvertenze

    Il modulo di comunicazione è predisposto esclusivamente per i settori di impiego citati nelle istruzioni d'uso. Qualsiasi altro impiego e qualsiasi altra modifica non sono consentiti e possono rappresentare un pericolo. Miele non è responsabile di danni causati da un utilizzo errato o non previsto della macchina. ...

  • Page 80: Ampiezza E Disponibilità Del Segnale Wlan

    *INSTALLATION* it - Montaggio e installazione Ampiezza e disponibilità del segnale WLAN L'ampiezza e/o l'intensità del segnale del WLAN dipende dalle condi- zioni strutturali. Pareti e soffitti in cemento armato, superfici in metal- lo, pellicole vaporizzate con metallo e lastre di vetro nonché strutture antincendio possono attenuare o deviare il segnale e quindi limitare l'ampiezza.

  • Page 81: Installazione

    *INSTALLATION* it - Montaggio e installazione Installazione  Prima del montaggio del modulo di comunicazione confrontare assolutamente i dati di allacciamento (tensione e frequenza) sulla targhetta dati del modulo con quelli sulla targhetta dati della mac- china. I dati devono corrispondere affinché i moduli non si danneg- gino.

  • Page 82: Attivare L'interfaccia Sulla Macchina Speciale Per Il Lavaggio

    - Configurare l'interfaccia Attivare l'interfaccia sulla macchina speciale per il la- vaggio. Il modulo XKM 3100 WCDS sfrutta le impostazioni di configurazione dell'interfaccia RS 232 della macchina speciale. Accedere al menù per la configurazione dell'interfaccia RS 232 tra- ...

  • Page 83: Scaricare L'app

    Per la connessione tramite app occorre: - un tablet sul quale è installata l'app di Miele DataDiary. - Il numero di serie del modulo Miele XKM 3100 WCDS. Rilevare que- ste informazioni dalla targhetta dati. Accendere la macchina speciale per il lavaggio. Dopo ca. 30 secon- ...

  • Page 84: Visualizzare I Protocolli Successivamente

    La versione Firmware attuale del modulo si può visualizzare tramite la app. Aggiornamento L'app di Miele DataDiary dispone di una procedura guidata per l'ag- Firmware tramite giornamento, grazie alla quale è possibile aggiornare il Firmware del l'app di Miele modulo.

  • Page 85: Aggiornamento Del Firmware Tramite Il Modulo

    it - Funzionamento Aggiornamento Per l'aggiornamento serve: del Firmware tra- - un router predisposto per WPS collegato a internet. mite il modulo Accendere la macchina speciale per il lavaggio. Dopo ca. 30 secon-  di il modulo è pronto per il funzionamento. Premere il tasto sul modulo per ca.

  • Page 86: Il Vostro Contributo Alla Tutela Dell'ambiente

    Inoltre è necessario conservare l’im- ballaggio anche per l’eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di guasti e/o danni. Riciclare i materiali permette da un lato di ridurre il volume degli scarti mentre dall’altro rende possibile un utilizzo più...
  • Page 87 WiFi-verbinding tot stand brengen..................97 Bediening ......................... 98 Protocollen achteraf uitlezen ..................... 98 Firmware-update ....................... 98 Firmware-update via de Miele-app ................98 Firmware-update via de module ................... 99 Een bijdrage aan de bescherming van het milieu ............100 Het verpakkingsmateriaal ....................100...
  • Page 88 nl - Inleiding Waarschuwingen  Waarschuwingen bevatten veiligheidsrelevante informatie. U wordt gewaarschuwd voor mogelijk persoonlijk letsel en materiële schade. Lees dergelijke waarschuwingen goed en houdt u zich aan de be- treffende instructies en gedragsregels. Opmerkingen Opmerkingen worden op deze manier aangeduid en bevatten infor- matie waarmee u speciaal rekening moet houden.

  • Page 89: Vragen En Technische Problemen

    - Bestemming Met de communicatiemodule XKM 3100 WCDS kunt u een WiFi-ver- binding maken tussen een van de onderstaande reinigings- en desin- fectieapparaten van Miele en een tablet. Hiervoor moet de Miele-app DataDiary op de tablet zijn geïnstalleerd. De Miele-app DataDiary is voor de procesdocumentatie. De app is gratis en verkrijgbaar via de betreffende App Stores.

  • Page 90: Bijgeleverd

    - Bijgeleverd Bijgeleverd - Communicatiemodule XKM 3100 WCDS Technische gegevens Spanning, Zie typeplaatje aansluitwaarde, zekering Baudrate 9600 (instelling op reinigingsautomaat) Pariteit None (instelling op reinigingsautomaat) Stopbits WiFi-standaard 802.11 b/g/n Temperatuur in bedrijf tot max. 80 °C Keurmerken UL Recognized Component -kenmerk...

  • Page 91: Overzicht Apparaat

    nl - Algemeen Overzicht apparaat Reset-toets Controle-LED Geeft na de montage aan dat het apparaat bedrijfsklaar is en tij- dens bedrijf dat er sprake is van een actieve communicatie. Typeplaatje (aan zijkant aangebracht) In- en uitschakelen De module heeft geen aparte Aan/Uit-schakelaar. De module wordt samen met de reinigingsautomaat in- en uitgeschakeld.

  • Page 92: Controle-Led

    AP-modus. De herstart is afgesloten als de LED op de module con- stant groen of geel brandt. Update van de Een update van de module-firmware kan met de Miele-app of met de firmware toets op de module worden geïnitieerd. De aanwijzingen hiervoor vindt u in de rubriek “Firmware-update”.
  • Page 93  De communicatiemodule mag alleen door Miele of door een ge- kwalificeerd vakman worden geïnstalleerd, in gebruik genomen en onderhouden. Reparaties mogen uitsluitend door Miele worden uitge- voerd. Ondeskundig uitgevoerde reparaties kunnen grote risico’s voor de gebruiker opleveren.

  • Page 94: Reikwijdte En Beschikbaarheid Wifi-Signaal

    *INSTALLATION* nl - Inbouw en installatie Reikwijdte en beschikbaarheid WiFi-signaal De reikwijdte en de sterkte van het WiFi-signaal zijn afhankelijk van de bouwtechnische situatie. Wanden en plafonds van gewapend be- ton, metalen oppervlakken, alsmede folies en glas met een metaal- laagje kunnen het signaal dempen of van richting doen veranderen en zo de reikwijdte beperken.

  • Page 95: Installatie

    *INSTALLATION* nl - Inbouw en installatie Installatie  Vergelijk, voordat u de communicatiemodule inbouwt, de aan- sluitgegevens (spanning en frequentie) op het typeplaatje van de module met die op het typeplaatje van de reinigingsautomaat. Deze gegevens moeten beslist overeenkomen om schade aan de modu- le te voorkomen.

  • Page 96: Interface Op Reinigingsautomaat Activeren

    - Interface configureren Interface op reinigingsautomaat activeren De module XKM 3100 WCDS gebruikt de configuratie-instellingen van de RS232-interface van uw reinigingsautomaat. Roep hiervoor het menu voor de configuratie van de RS232-interfa-  Extra instellingen Interface RS232 ce op via het invoerpad...

  • Page 97: App Downloaden

    Voor de aanmelding via de app dient u te beschikken over: - Een tablet waarop de Miele-app DataDiary is geïnstalleerd. - Het serienummer van uw Miele-module XKM 3100 WCDS. De ge- gevens vindt u op het typeplaatje. Schakel de reinigingsautomaat in. Na ca. 30 seconden is de module ...

  • Page 98: Protocollen Achteraf Uitlezen

    Soms kan een update van de module-firmware nodig zijn. Hierbij kunt u kiezen uit twee verschillende mogelijkheden: Update via de Miele-app DataDiary. Update via de module XKM 3100 WCDS in uw reinigingsauto- maat. Hiervoor moet de module via een voor WPS geschikte router met internet worden verbonden.

  • Page 99: Firmware-Update Via De Module

    nl - Bediening Firmware-update Voor de update heeft u het volgende nodig: via de module - Een voor WPS geschikte router die met internet is verbonden. Schakel de reinigingsautomaat in. Na ca. 30 seconden is de module  gebruiksklaar. Druk ca. 3-8 seconden op de toets op de module, totdat de LED op ...

  • Page 100: Het Verpakkingsmateriaal

    Lever het apparaat in bij een gratis, gemeentelijk inzameldepot voor elektrische en elektronische apparaten, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te danken apparaat. U bent wettelijk verplicht om niet compleet ingebouwde gebruikte bat- terijen en accu's alsmede lampen die onbeschadigd kunnen worden verwijderd, te verwijderen.
  • Page 101 Tworzenie połączenia WiFi ....................111 Obsługa ..........................112 Późniejsze odczytywanie raportów ................... 112 Aktualizacja oprogramowania układowego............... 112 Aktualizacja oprogramowania układowego poprzez aplikację Miele ......112 Aktualizacja oprogramowania układowego poprzez moduł.......... 113 Ochrona środowiska naturalnego ................. 114 Utylizacja opakowania transportowego ................114...
  • Page 102 pl - Wskazówki dotyczące instrukcji Ostrzeżenia  Ostrzeżenia zawierają informacje dotyczące bezpieczeństwa. Ostrzegają one przed możliwymi szkodami rzeczowymi i osobowy- Ostrzeżenia należy starannie przeczytać i przestrzegać podanych w nich wymagań i zasad dotyczących postępowania. Wskazówki Wskazówki zawierają informacje, na które należy zwrócić szczegól- ną...

  • Page 103: Pytania I Problemy Techniczne

    - Przeznaczenie Występujący moduł komunikacyjny XKM 3100 WCDS umożliwia kon- figurację połączenia WiFi pomiędzy wymienionymi poniżej automata- mi myjąco-dezynfekującymi Miele i tabletem. Na tablecie musi być przy tym zainstalowana aplikacja Miele DataDiary. Aplikacja Miele DataDiary służy do dokumentacji procesowej. Aplika- cja jest dostępna bezpłatnie w każdym sklepie z aplikacjami.

  • Page 104: Zakres Dostawy

    - Zawartość zestawu Zakres dostawy - Moduł komunikacyjny XKM 3100 WCDS Dane techniczne Napięcie, patrz tabliczka znamionowa moc przyłączeniowa, zabezpieczenie Przepustowość 9600 (ustawienie na automacie myjącym) Bity Parzystość none (ustawienie na automacie myjącym) Bit kontrolny Standard WiFi 802.11 b/g/n Temperatura robocza do maks.

  • Page 105: Przegląd Urządzenia

    pl - Opis urządzenia Przegląd urządzenia Przycisk reset Kontrolka LED Po montażu sygnalizuje gotowość do pracy, a podczas pracy ak- tywną komunikację. Tabliczka znamionowa (umieszczona z boku) Włączanie i wyłączanie Moduł nie posiada oddzielnego włącznika/wyłącznika. Jest on włą- czany i wyłączany razem z myjnią. Po każdym włączeniu moduł...

  • Page 106: Kontrolka Led

    LED na module świeci się stale na zielo- no lub na żółto. Aktualizacja opro- Aktualizacja oprogramowania układowego modułu może zostać zaini- gramowania mo- cjowana przez aplikację Miele lub przez naciśnięcie przycisku. dułu Wskazówki można znaleźć w rozdziale „Aktualizacja oprogramowania układowego“.
  • Page 107  Moduł komunikacyjny może być instalowany, uruchamiany i kon- serwowany wyłącznie przez serwis Miele lub odpowiednio wykwalifi- kowanego specjalistę. Naprawy są zastrzeżone wyłącznie dla serwisu Miele. Nieprawidłowo przeprowadzone naprawy mogą być przyczyną poważnych zagrożeń dla użytkownika! ...

  • Page 108: Zasięg I Dostępność Sygnału Wifi

    *INSTALLATION* pl - Montaż i instalacja Zasięg i dostępność sygnału WiFi Zasięg ew. siła sygnału WiFi jest uzależniona od otoczenia budowla- nego. Ściany i sufity z żelazobetonu, powierzchnie metalowe, folie i szyby szklane powlekane metalem, jak również konstrukcje przeciw- pożarowe mogą tłumić lub odbijać sygnał, ograniczając w ten sposób zasięg.

  • Page 109: Instalacja

    *INSTALLATION* pl - Montaż i instalacja Instalacja  Przed montażem modułu komunikacyjnego należy koniecznie porównać dane przyłączeniowe (napięcie i częstotliwość) na ta- bliczce znamionowej modułu z danymi zamieszczonymi na tablicz- ce znamionowej myjni. Dane muszą być zgodne, żeby moduł nie został...

  • Page 110: Aktywacja Złącza Na Automacie Myjącym

    - Konfiguracja złącza Aktywacja złącza na automacie myjącym Moduł XKM 3100 WCDS wykorzystuje ustawienia konfiguracyjne złą- cza RS232 automatu myjącego. Wywołać menu konfiguracji złącza RS232 przez ścieżkę Więcej  ustawień Złącza RS232 Tryb Terminal Drukarka Tryb Terminal W menu wybrać...

  • Page 111: Pobieranie Aplikacji

    Tworzenie połączenia WiFi Do logowania przez aplikację będą potrzebne: - Tablet, na którym jest zainstalowana aplikacja Miele DataDiary. - Numer seryjny modułu Miele XKM 3100 WCDS. Znajduje się on na tabliczce znamionowej. Włączyć automat myjący. Po ok. 30 sekundach moduł jest gotowy ...

  • Page 112: Późniejsze Odczytywanie Raportów

    W tym celu dostępne są dwa różne sposoby postępowania: Aktualizacja poprzez aplikację Miele DataDiary. Aktualizacja bezpośrednio poprzez moduł XKM 3100 WCDS w automacie myjącym. Moduł musi być przy tym połączony z in- ternetem za pośrednictwem routera z funkcjonalnością WPS.
  • Page 113 pl - Obsługa Aktualizacja opro- Do aktualizacji wymagane są: gramowania ukła- - Router z funkcjonalnością WPS, który jest połączony z internetem. dowego poprzez Włączyć automat myjący. Po ok. 30 sekundach moduł jest gotowy  moduł do pracy. Naciskać przycisk na module przez ok. 3-8 s, aż LED na module za- ...

  • Page 114: Utylizacja Opakowania Transportowego

    Zamiast tego należy przekazać stare urządzenie do systemu nieod- płatnego zbierania i utylizacji starych urządzeń elektrycznych i elek- tronicznych, w punktach prowadzonych przez gminę, sprzedawcę lub firmę Miele. Za usunięcie ewentualnych danych osobowych z utylizo- wanego urządzenia zgodnie z obowiązującym prawem odpowiada użytkownik. Są Państwo prawnie zobowiązani do usunięcia z urzą- dzenia wszelkich baterii i akumulatorów oraz źródeł...
  • Page 115 Funcionamento ........................ 126 Consultar posteriormente o protocolo ................126 Atualizar firmware......................126 Atualização de firmware através da App Miele............. 126 Atualização de firmware através do módulo ..............127 O seu contributo para proteção do ambiente .............. 128 Eliminação da embalagem de transporte ................. 128...
  • Page 116 pt - Indicações sobre as instruções Avisos  Os avisos contêm informações relacionadas com a segurança, alertando para possíveis danos pessoais e materiais. Leia os avisos com atenção e observe as indicações mencionadas. Indicações As indicações contêm informações que devem ser tidas em conta. Informações adicionais e observações As informações adicionais e as observações são apresentadas num quadro.

  • Page 117: Perguntas E Problemas Técnicos

    O presente módulo de comunicação XKM 3100 WCDS permite confi- gurar uma ligação WLAN entre um dos aparelhos de limpeza Miele abaixo mencionados e um Tablet. Para este efeito, a app Miele Data- Diary tem de estar instalada no Tablet.

  • Page 118: Equipamento Fornecido

    - Equipamento fornecido Equipamento fornecido - Módulo de comunicação XKM 3100 WCDS Dados Técnicos Tensão, Consulte a placa de caraterísticas potência de ligação, proteção Vel. transmissão 9600 (ajuste na máquina de lavar e desinfetar) Paridade none (regulação na máquina de lavar e desin-...

  • Page 119: Visão Geral De Aparelhos

    pt - Descrição do aparelho Visão geral de aparelhos Tecla Reset LED de controlo Sinaliza, após a montagem, a operacionalidade e, em funciona- mento, sinaliza a comunicação ativa. Placa de caraterísticas (na lateral) Ligar e desligar O módulo não tem qualquer botão de ligar e desligar em separado, sendo ligado e desligado em conjunto com a máquina de lavar.

  • Page 120: Led De Controlo

    Atualização do A atualização do firmware do módulo pode ser iniciada através da firmware app Miele ou da pressão de um botão. As instruções para esse fim podem ser consultadas no capítu- lo«Atualização de firmware».
  • Page 121  O módulo de comunicação só pode ser instalado e ligado pelo serviço de assistência técnica Miele ou por um técnico qualificado que proceda de acordo com as normas em vigor. As reparações só podem ser efetuadas pelo serviço de assistência técnica Miele. As reparações executadas indevidamente podem ter consequências...

  • Page 122: Alcance E Disponibilidade Do Sinal De Wlan

    *INSTALLATION* pt - Montagem e instalação Alcance e disponibilidade do sinal de WLAN O alcance ou a intensidade do sinal de WLAN está dependente do ambiente estrutural. As paredes e tetos em betão armado, as superfí- cies de metal, as chapas e placas de vidro cobertas por metal, assim como as construções de proteção contra incêndios, podem atenuar ou desviar o sinal, assim limitando o alcance do sinal.

  • Page 123: Instalação

    *INSTALLATION* pt - Montagem e instalação Instalação  Antes de instalar compare os dados de ligação do módulo de comunicação (tensão e frequência) mencionados na placa de cara- terísticas do módulo com os da placa de caraterísticas da máquina de lavar e desinfetar. Os dados devem corresponder para que o módulo não seja danificado.

  • Page 124: Ativar A Interface Na Máquina De Lavar E Desinfetar

    - Configurar a interface Ativar a interface na máquina de lavar e desinfetar O módulo XKM 3100 WCDS usa os ajustes de configuração da inter- face RS232 da máquina de lavar e desinfetar. Ativar para isso o menu configuração da interface RS232 através ...

  • Page 125: Descarregar A App

    Para o registo através da App necessita de: - Um Tablet, no qual esteja instalada a App Miele DataDiary. - O número de série do seu módulo Miele XKM 3100 WCDS. Este encontra-se na placa de caraterísticas. Ligue a máquina de lavar e desinfetar. Após cerca de 30 segundos, ...

  • Page 126: Consultar Posteriormente O Protocolo

    Pode consultar versão atual de firmware do módulo através da App. Atualização de fir- A App Miele DataDiary possui um assistente de atualização, com o mware através da qual é possível atualizar o firmware do módulo. App Miele.
  • Page 127 pt - Funcionamento Atualização de fir- Para a atualização necessita: mware através do - Um router compatível com WPS, que esteja ligado à Internet. módulo Ligue a máquina de lavar e desinfetar. Após cerca de 30 segundos,  o módulo está pronto a funcionar. Prima a tecla no módulo durante cerca de 3-8 segundos, até...

  • Page 128: Eliminação Da Embalagem De Transporte

    Em vez disso, utilize os pontos oficiais de recolha criados para a en- trega e reciclagem gratuita de equipamentos elétricos e eletrónicos da sua junta de freguesia, de distribuidores Miele ou da Miele. A eli- minação de eventuais dados pessoais do equipamento em fim de vi- da útil é...
  • Page 129 sv - Innehåll Om bruksanvisningen ..................... 130 Användningsområde ....................... 131 Frågor och tekniska problem..................... 131 I leveransen ingår ......................132 Leveransinnehåll........................ 132 Tekniska data ........................132 Beskrivning av kommunikationsmodulen ..............133 Översikt ..........................133 Starta och stänga av ......................133 Kontrollampa (LED) ......................
  • Page 130 sv - Om bruksanvisningen Varningar  Textrutor med dessa symboler innehåller säkerhetsinformation och varnar för eventuella person- och sakskador. Läs noggrant igenom varningarna och beakta alla uppmaningar och förhållningsregler. Instruktioner Anvisningarna innehåller information som måste beaktas särskilt. Ytterligare information och kommentarer Ytterligare information och kommentarer står i en enkel ram.

  • Page 131: Frågor Och Tekniska Problem

    - PG 8582 - PG 8582 CD - PG 8583 - PG 8583 CD - PG 8591 - PG 8592 - PG 8593 Frågor och tekniska problem Vid frågor eller tekniska problem, vänder du dig till Miele. Kontakt- uppgifter hittar du på baksidan av bruksanvisningen för maskinen eller på www.miele-professional.se...

  • Page 132: Leveransinnehåll

    - I leveransen ingår Leveransinnehåll - Kommunikationsmodul XKM 3100 WCDS Tekniska data Spänning, Se typskylt anslutningseffekt och säkring Baudrate 9600 (Inställning på diskdesinfektorn) Paritet none (Inställning på diskdesinfektorn) Stoppbits Wifi-standard 802.11 b/g/n Temperatur vid drift Upp till max 80 °C Godkännandemärken...

  • Page 133: Översikt

    sv - Beskrivning av kommunikationsmodulen Översikt Resetknapp Kontrollampa Indikerar att kommunikationsmodulen är driftklar efter monteringen och en aktiv kommunikation under drift Typskylt (finns på sidan) Starta och stänga av Modulen har ingen separat på/av-knapp. Den startas och stängs av tillsammans med diskdesinfektorn. Efter varje start behöver modulen ca.

  • Page 134: Kontrollampa (Led)

    sv - Beskrivning av kommunikationsmodulen Kontrollampa (LED) Kontrollampan ger information om kommunikationsmodulens status. Lysdiod Status LYSER GRÖNT Modulen är redo att användas och det finns en wifi-anslutning. LYSER GULT Modulen är redo att användas och en wifi-an- slutning kan upprättas. BLINKAR GRÖNT En wifi-anslutning upprättas med hjälp av WPS.
  • Page 135  Kommunikationsmodulen får endast installeras, tas i drift och un- derhållas av Miele service eller motsvarande kvalificerad fackman. Reparationer ska endast göras av Miele service. Ej fackmässigt utför- da reparationer kan innebära allvarlig fara för användaren!  Kontrollera kommunikationsmodulen för att se om den har synliga skador.

  • Page 136: Wifi-Signalens Räckvidd Och Tillgänglighet

    *INSTALLATION* sv - Montering och installation Wifi-signalens räckvidd och tillgänglighet Räckvidden respektive signalstyrkan hos wifi beror på hur rummen är uppbyggda. Väggar och tak av stålbetong, metallytor, folier och glas- skivor med metall, såväl som brandskyddskonstruktioner kan dämpa signalen eller avleda den och på så vis minska räckvidden. Om diskdesinfektorn till exempel står under en bänkskiva av metall eller är omgiven av metallskåp, skärmas signalen nästan fullständigt Modulutrymme...

  • Page 137: Installation

    *INSTALLATION* sv - Montering och installation Installation  Innan du monterar kommunikationsmodulen ska du jämföra an- slutningsdata (spänning och frekvens) på kommunikationsmodul- ens typskylt med dem på diskdesinfektorns typskylt. Dessa måste överensstämma för att inte kommunikationsmodulen ska gå sön- der. Hör efter med en elektriker vid tveksamhet. Anteckna serienumret på...

  • Page 138: Aktivera Gränssnittet På Diskdesinfektorn

    - Konfigurera gränssnitt Aktivera gränssnittet på diskdesinfektorn Modulen XKM 3100 WCDS använder konfigurationsinställningarna hos RS232-gränssnittet på din diskdesinfektor. Välj konfigureringsmenyn för RS232-gränssnittet via inställningsvä-  Fler inställningar Gränssnitt RS232 Läge Terminal Skrivare Läge Terminal Välj i menyn valet och bekräfta med OK.

  • Page 139: Ladda Ner App

    Upprätta wifi-anslutning För att göra en inloggning med appen behöver du: - En surfplatta som Miele-appen DataDiary är installerad på. - Miele-modulens XKM 3100 WCDS serienummer. Detta hittar du på typskylten, Starta diskdesinfektorn. Efter ca. 30 sekunder är modulen redo att ...

  • Page 140: Läsa Av Protokoll Senare

    En uppdatering av modulens fasta programvara kan krävas med ojämna mellanrum. Två olika tillvägagångssätt är möjliga: Uppdatering med Mieles app DataDiary. Uppdatering direkt med modulen XKM 3100 WCDS i din disk- desinfektor. För detta måste modulen vara ansluten till internet med en WPS-kompatibel router.

  • Page 141: Uppdatering Av Fast Programvara Via Modulen

    sv - Använda maskinen Uppdatering av För uppdateringen behöver du: fast programvara - En WPS-kompatibel router som är ansluten till internet. via modulen Starta diskdesinfektorn. Efter ca. 30 sekunder är modulen redo att  användas. Tryck på knappen på modulen i ca. 3-8 sekunder, tills lampan på ...

  • Page 142: Transportförpackning

    sv - Bidra till att skona miljön Transportförpackning Förpackningen skyddar mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara. Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall. Hantering av uttjänt maskin Uttjänade elektriska och elektroniska produkter innehåller i många fall material som kan återanvändas.
  • Page 144 Manufacturer: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Manufacturing site: Miele & Cie. KG Mielestraße 2 33611 Bielefeld Germany Internet: www.miele.com/professional Änderungen vorbehalten/2022-03-09 M.-Nr. 10 820 752 / 02 0297...

Table des Matières
