Connecter les câbles électriques et installer
le démarreur électrique (s'il y en a un)
Les moteurs CS8.5 (spéc. 92xxxx), CS10, CS12
avec démarreurs à inertie
1. Monter le démarreur électrique avec le panneau
carter. Monter et serrer les deux vis hexagonales
au couple de 30 Nm (265 in. lb.). Laisser les trois
vis du panneau de couvercle pour l'instant.

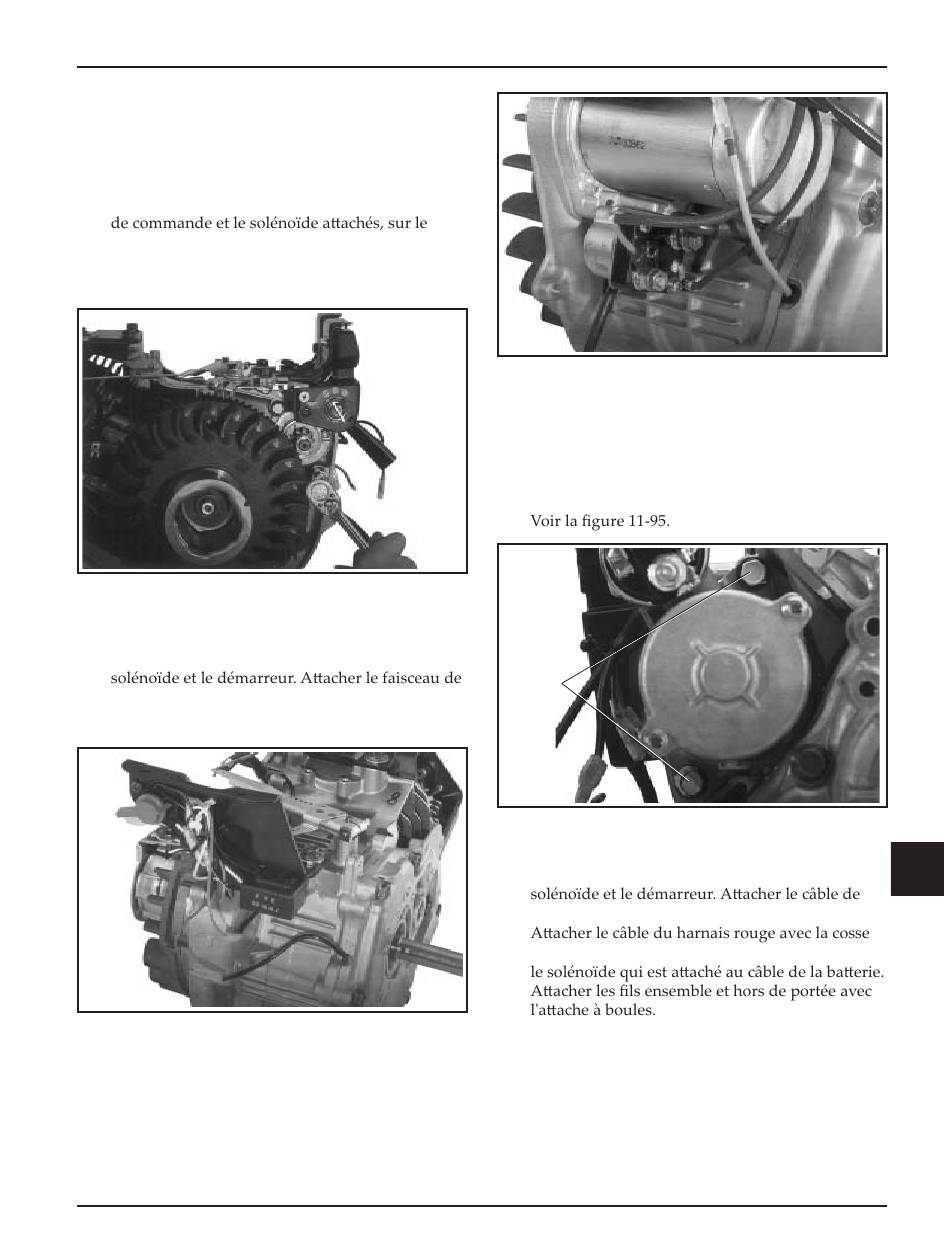

Figure 11-92. CS8.5 (spéc. 92xxxx), CS10, CS12 :
Installation du démarreur électrique.
2. Connecter les câbles électriques pour l'Oil Sentry
le module d'allumage, l'interrupteur à clé, le
câble rouge/blanc à la borne du solénoïde opposée
à la borne contenant le câble du démarreur.
Figure 11-93. CS8.5 (spéc. 92xxxx), CS10, CS12 :
Reconnecter les câbles électriques.
Figure 11-94. CS8.5 (spéc. 92xxxx), CS10, CS12 :
Reconnecter le câble du faisceau de câble/solénoïde.
Les moteurs CS8.5 (spéc. 95xxxx), CS10, CS12
avec démarreurs à solénoïde
1. Aligner et monter le moteur du démarreur
électrique au carter. Monter et serrer les deux vis
hexagonales au couple de 30 Nm (265 in. lb.).
™
,
Vis de
montage
Figure 11-95. Montage du démarreur avec solénoïde.
2. Connecter les câbles électriques pour l'Oil Sentry
le module d'allumage, l'interrupteur à clé, le
faisceau rouge/blanc à la borne à cosse du solénoïde.
à anneau à la borne principale (supérieure) sur
Section 11
Remontage
™
,
11
11.25
