Section 11
Remontage

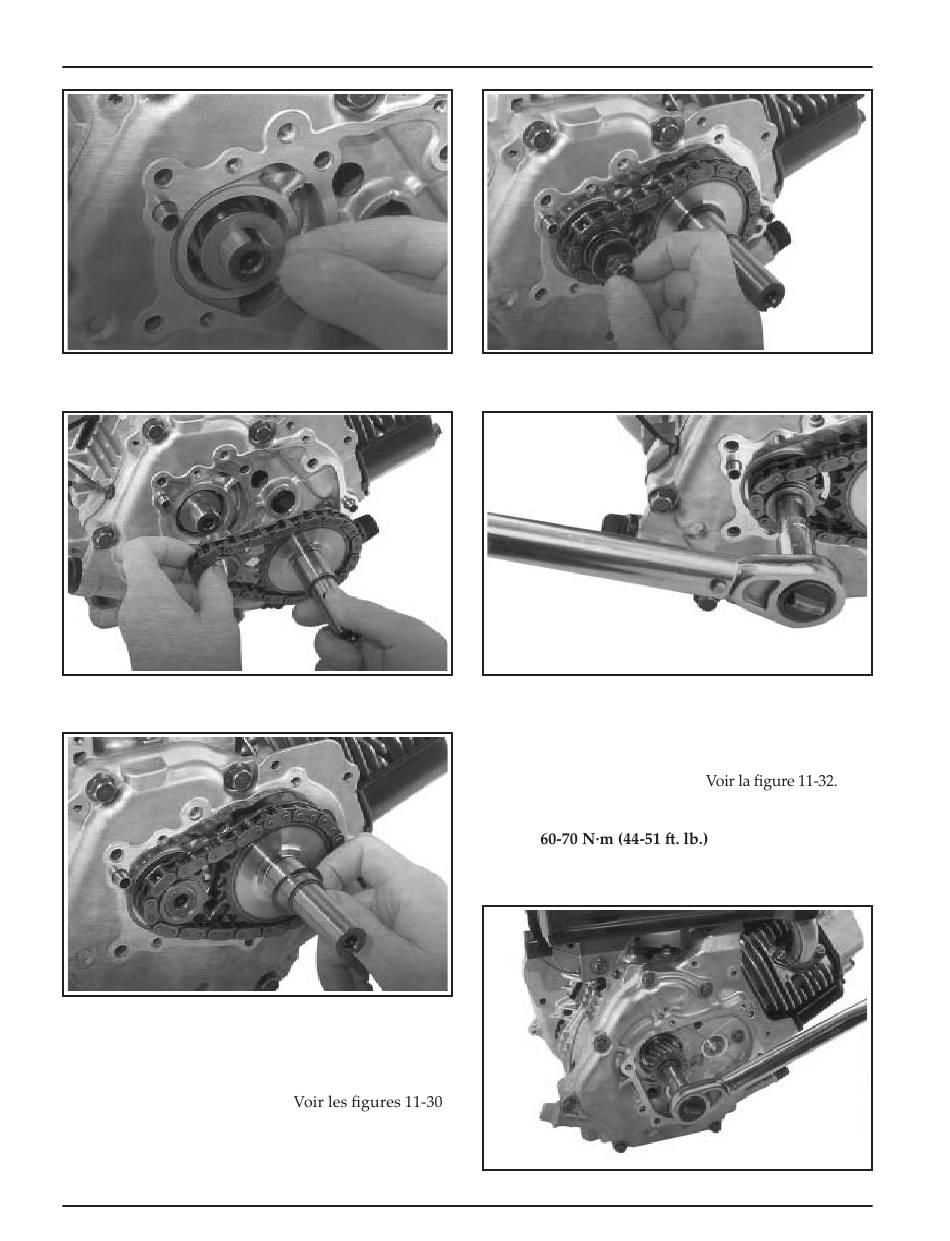

Figure 11-27. CS4, CS6. Installation de la rondelle
de butée.
Figure 11-28. CS4, CS6. Installation des roues
dentées et de la chaîne.
Figure 11-29. CS4, CS6. Installation de la rondelle
ondulée.
Installer la vis à bride hexagonale et la rondelle plate
dans le vilebrequin. Serrer la vis au couple de
20-24 N·m (177-212 in. lb.).
et 11-31.
11.8
Figure 11-30. Installation de la rondelle et du boulon
de montage.
Figure 11-31. Serrage des boulons de montage.
CS8.5-12 : Installer la clé dans la rainure du
vilebrequin. Installer l'engrenage du vilebrequin sur
le vilebrequin du moteur. Fixer avec la rondelle plate
et la vis à bride hexagonale.
Régler le couple de la vis ainsi :
CS8.5 (spéc. 92xxxx), CS10, CS12 :
Les moteurs CS8.5 (spéc. 95xxxx) :
22 N·m (195 in.lb.)
Figure 11-32.
