Section 11
Remontage

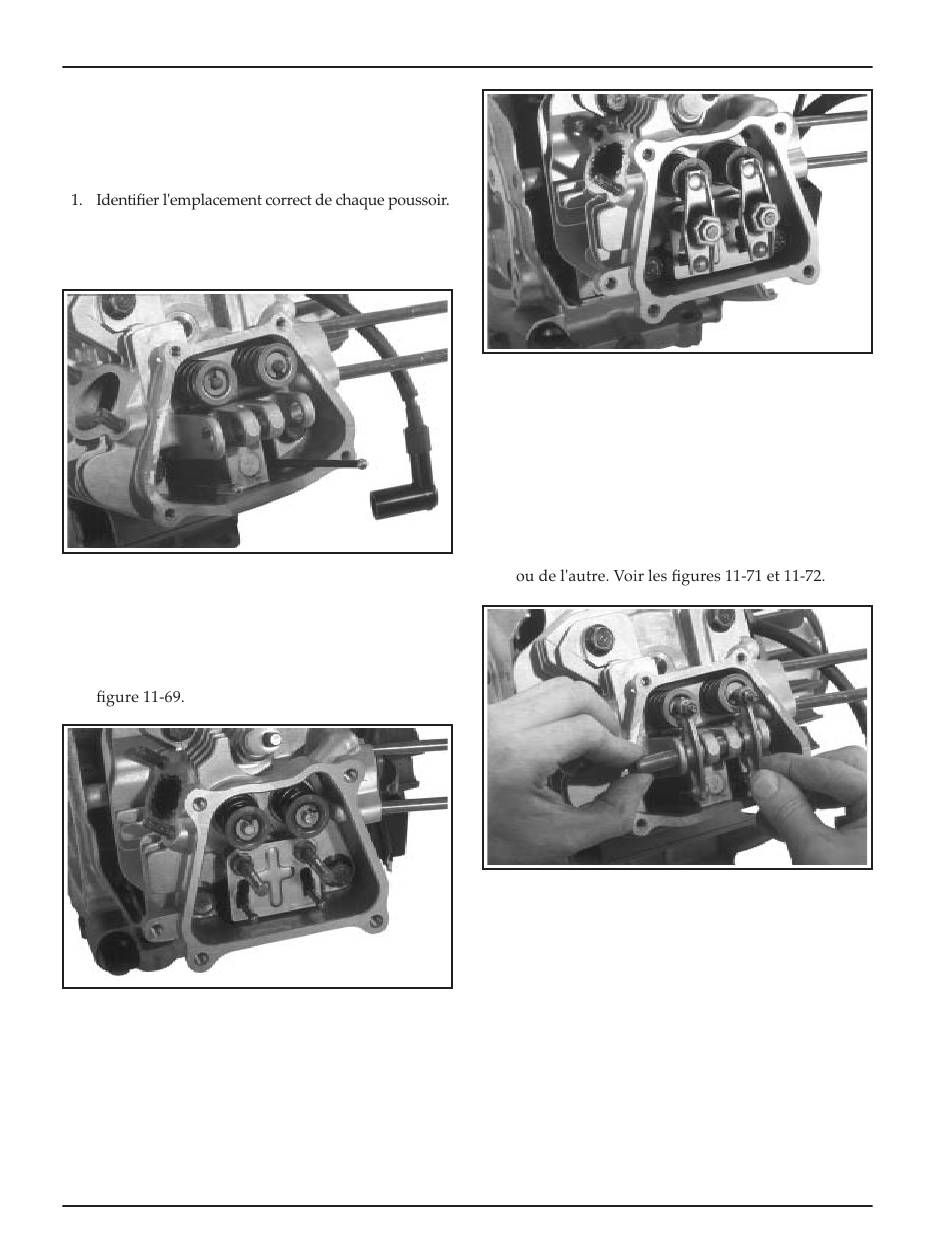

Installation des poussoirs, des culbuteurs,
des goujons et de l'arbre à culbuteurs
REMARQUE : Les poussoirs doivent toujours être
installés dans leur emplacement d'origine.
Tremper les bouts des poussoirs dans de l'huile
moteur et les installer dans leur emplacement
respectif, en les calant dans leur douille.
Figure 11-68. Installation des poussoirs.
2. CS4, CS6, CS8.5 (spéc. 95xxxx ) : Installer la
plaque de guidage de poussoir en alignant les
trous pour les goujons de l'arbre à culbuteurs.
Visser les goujons de l'arbre à culbuteur et serrer
sur un couple de 10 N·m (88,5 in. lb.). Voir la
Figure 11-69. CS4, CS6, CS8.5 (spéc. 95xxxx).
3. CS4, CS6, CS8.5 (spéc. 95xxxx ) : Monter les bras
de culbuteurs, régleurs et contre-écrous sur les
goujons et les poussoirs.
11.18
Figure 11-70. CS4, CS6, CS8.5 (spéc. 95xxxx).
Bras de culbuteurs montés en position.
CS8.5 (spéc. 92xxxx), CS10, CS12 : Installer les
ensembles de bras de culbuteur et de régleur
dans leur emplacement d'origine. Caler les
poussoirs dans l'extrémité à coupelle des bras de
culbuteur. Huiler l'arbre du bras de culbuteur
et l'installer à travers les supports de culasse et
les bras de culbuteur. Centrer l'arbre du bras de
culbuteur pour qu'il ne dépasse pas d'un côté
Figure 11-71. CS8.5 (spéc. 92xxxx), CS10, CS12 :
Montage des bras de culbuteur et de l'arbre de pivot.
