Exemples d'applications

8 Exemples d'applications
Ce chapitre décrit les exemples d'applications de l'Option
de sécurité MCB 152.
8.1 Raccordement des entrées digitales de
sécurité
Cette section contient des exemples de raccordement de
l'entrée digitale de sécurité intégrée conforme aux normes
EN ISO 13849-1 et EN CEI 62061. Les exemples s'appliquent
dans les cas où tous les composants sont installés dans
une armoire de commande.

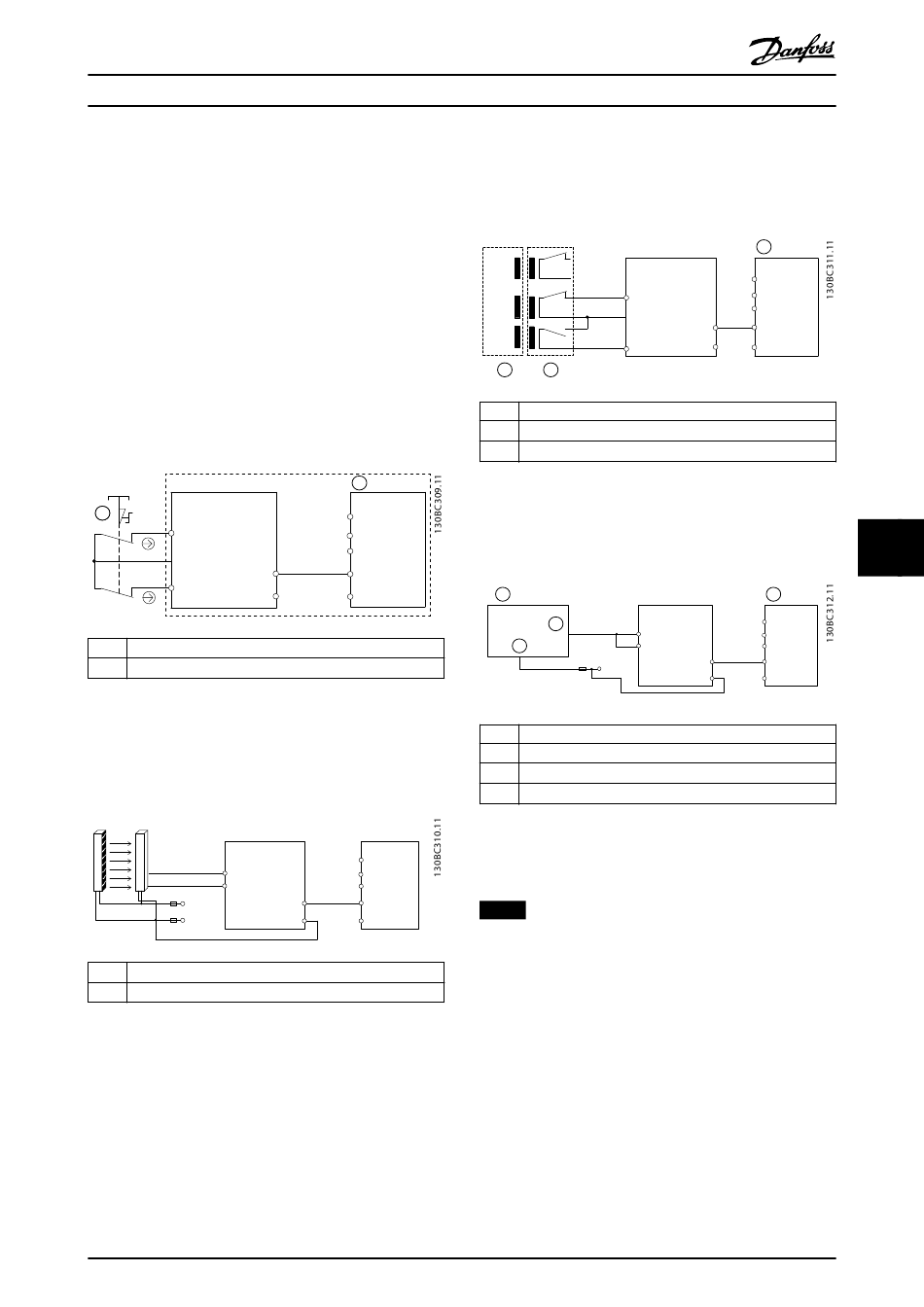

Raccordement d'un capteur, d'un bouton-poussoir ou
d'un interrupteur de fin de course
MCB15x
A
1
10
12
3
11
A Interrupteur d'arrêt d'urgence à 2 voies
B ®
VLT AutomationDrive FC 302
Illustration 8.1 Raccordement d'un capteur, p. ex. bouton-
poussoir champignon d'arrêt d'urgence à 2 voies ou
interrupteur de fin de course
Raccordement d'un capteur électronique
B
MCB15x
OSSD 1
Tx
Rx
1
OSSD 2
3
24 V DC
0 V
A ®
VLT AutomationDrive FC 302
B Barrière immatérielle.
Illustration 8.2 Raccordement d'un capteur électronique, p. ex.
barrière immatérielle de sécurité
MG37F104
Manuel d'utilisation
B
12
37
20
A
12
37
12
11
20
Danfoss A/S © 10/2014 Tous droits réservés.
Raccordement d'un capteur antivalent
MCB15x
1
10
3
B
A
A Actionneur
B Commutateur
C ®
VLT AutomationDrive FC 302
Illustration 8.3 Raccordement d'un capteur antivalent, p. ex.
interrupteur magnétique
Raccordement d'un module de sortie digitale
A
MCB15x
b
1
24 V DC
c
3
0 V
A PLC de sécurité
f Sortie de sécurité
c GND
D ®
VLT AutomationDrive FC 302
Illustration 8.4 Raccordement d'un module de sortie digitale,
p. ex. PLC de sécurité à 1 voie
AVIS!
Le niveau de sécurité est déclassé lorsque les entrées
sont utilisées à 1 voie uniquement.
