Configuration de l'option d...

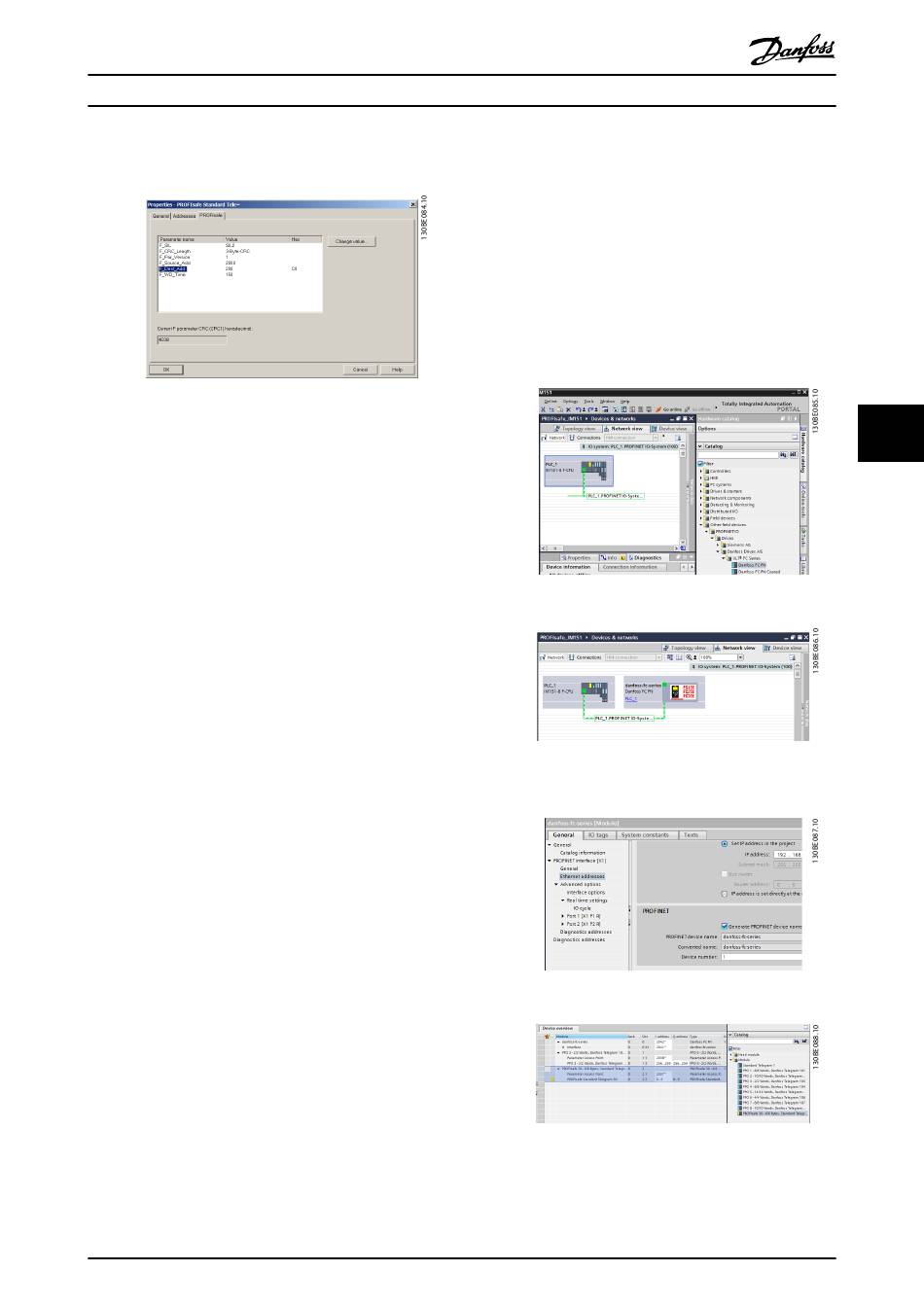

8. Sélectionner l'onglet PROFIsafe dans la boîte de
dialogue Properties.
9. Modifier les réglages nécessaires.
Les 3 paramètres suivants peuvent être modifiés mais
normalement, seul le paramètre F_Dest_Add doit l'être :
•
F_Source_Add - adresse PROFIsafe du maître
PROFIsafe.
•
F_Dest_Add - adresse de destination de l'option
de sécurité MCB 152. Cette adresse doit être la
même que dans le logiciel de programmation
MCT-10, par. 42-61 Destination Address.
•
F_WD_Time - temps de surveillance de la
connexion PROFIsafe.
Temps de surveillance
Le réglage du temps de surveillance dépend de la vitesse
de la connexion du PROFINET et du nombre de dispositifs.
Plage valide : 67-65535 ms.
Valeur par défaut : 150 ms.
Si l'option de sécurité ne reçoit pas de nouveau
télégramme PROFIsafe valide dans ce délai, l'option de
sécurité entre en état de sécurité. Le temps de surveillance
est configuré sur une valeur suffisamment longue pour
éviter les fausses alertes et assez courte pour détecter les
erreurs de communication. La formule qui permet de
calculer le temps de surveillance minimum est la suivante :
F_WD_Time = 2 * BT + HAT + DAT
•
BT = Durée du cycle du bus.
•
HAT = Temps d'acquittement de l'hôte.
•
DAT = Temps d'acquittement du dispositif.
Utiliser le temps de surveillance pour calculer le temps de
réponse de la fonction de sécurité (SFRT) du système. Pour
plus d'informations, consulter la description du profil
PROFIsafe sur le site www.profibus.com.
6.5 Configuration PROFIsafe avec Siemens
TIA Portal
Cette section explique comment configurer la communi-
cation du bus de terrain PROFIsafe entre l'option de
sécurité MCB 152 et un dispositif Siemens avec Siemens
TIA Portal.
MG37F104
Manuel d'utilisation
6.5.1 Configurer le matériel
Configurer la communication PROFINET avec le F-PLC en
utilisant le Guide d'installation du VLT
1.
2.
3.
4.
5.
Danfoss A/S © 10/2014 Tous droits réservés.
®
Sur le portail SIEMENS TIA, sélectionner Open the
project view. Double-cliquer sur Devices and
Networks. La boîte de dialogue Hardware Configu-
ration s'ouvre.
Sélectionner le dispositif Danfoss dans la vue du
réseau puis le faire glisser dans l'espace de
travail :
La vue du projet affiche le F-PLC et le dispositif
Danfoss :
Nommer le dispositif Danfoss. Le nom doit être le
même que celui présenté au par. 12-08 Nom
d'hôte :
Sélectionner le protocole d'E/S suivant : PROFIsafe
30 -6/6 Bytes, Standard Telegram 30.
PROFINET MCA 120.
