Installation

4 Installation
4.1 Consignes de sécurité
Voir le chapitre 2 Sécurité pour connaître les consignes de
sécurité générales.

4.2 Vue d'ensemble de l'installation

Cette section contient une vue d'ensemble générale du
processus d'installation et de mise en service.
1
2
3
MCT 10
1 Installation de l'option de sécurité
2 Configuration des paramètres
3 Mise en service

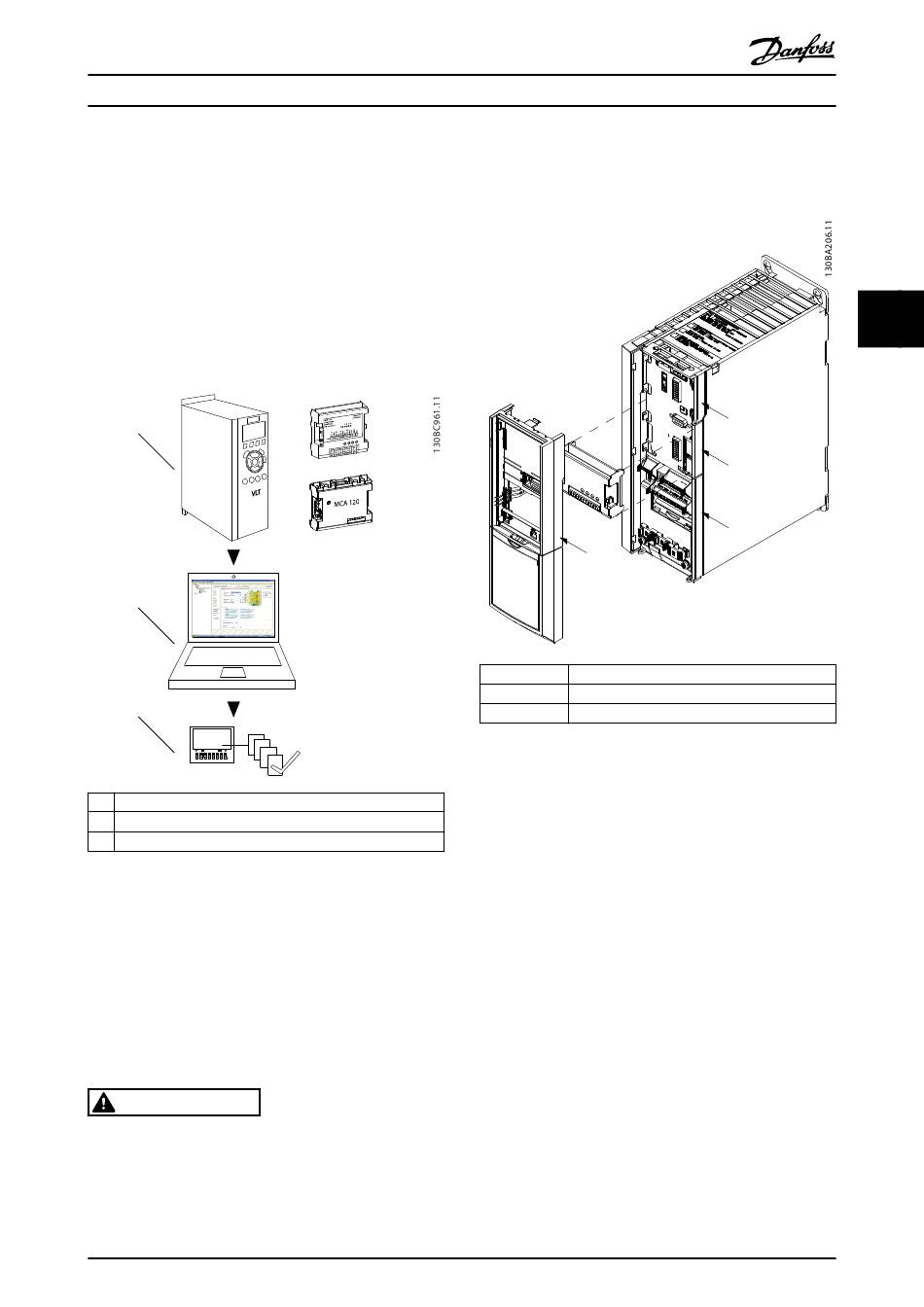

Illustration 4.1 Vue d'ensemble de l'installation et de la mise
en service
4.3 Éléments fournis
•
Option de sécurité MCB 152.
•
Manuel d'utilisation de l'option de sécurité MCB
152.
4.4 Installation
ATTENTION
®
Placer le VLT AutomationDrive FC 302 avec l'option de
sécurité, notamment la connexion entre la sortie S37
(Y32/12 sur l'option de sécurité MCB 152) et la borne
d'entrée 37 (X44/12 sur la carte de commande) dans un
environnement IP54.
MG37F104
Manuel d'utilisation
+ +
Danfoss A/S © 10/2014 Tous droits réservés.
Keypad
Frame
A Emplacement d'option A
B Emplacement d'option B
D Emplacement d'option D
Illustration 4.2 Comment installer l'option de sécurité
1. Couper l'alimentation du variateur de fréquence.
2. Retirer le LCP, la protection borniers et le châssis
du LCP du variateur de fréquence.
3. Noter le numéro de série et le numéro de
commande de l'option de sécurité. Utiliser ces
informations pour le processus de mise en
service.
4. Installer l'option de sécurité dans l'emplacement
B.
4.5 Installation électrique
Afin de garantir la conformité CEM de l'installation et du
câblage, lire les instructions contenues dans les manuels
suivants :
•
Manuel d'utilisation du VLT
301/FC 302.
•
Manuel d'installation du VLT
A
B
D
®
AutomationDrive FC
®
PROFINET MCA 120.
