fil d'alimentation rouge correspondant qui sort du
nouveau porte-fusibles.
10. Fixez le porte-fusibles et le faisceau sur le châssis à côté
des porte-fusibles existants, au moyen des deux vis (n°
10-24 x 3/4") et deux contre-écrous (n° 10-24) comme
illustré à la Figure 12.
11. Trouvez un emplacement adéquat près du
porte-fusibles sur lequel apposer l'autocollant relatif
aux fusibles. Vérifiez que la surface est propre et sèche,
et collez l'autocollant.
12. Montez les fusibles et les disjoncteurs thermiques :
A. Montez le fusible 30 A dans les emplacements
des fusibles de levage de rampes droite et gauche
(Figure 12).
B. Montez le fusible de 10 A dans l'emplacement du
fusible d'alimentation du système de pulvérisation
(Figure 12).
13. Faites passer le faisceau de câblage par l'ouverture du
plancher, sous le socle du siège, et en arrière le long
du câblage existant.

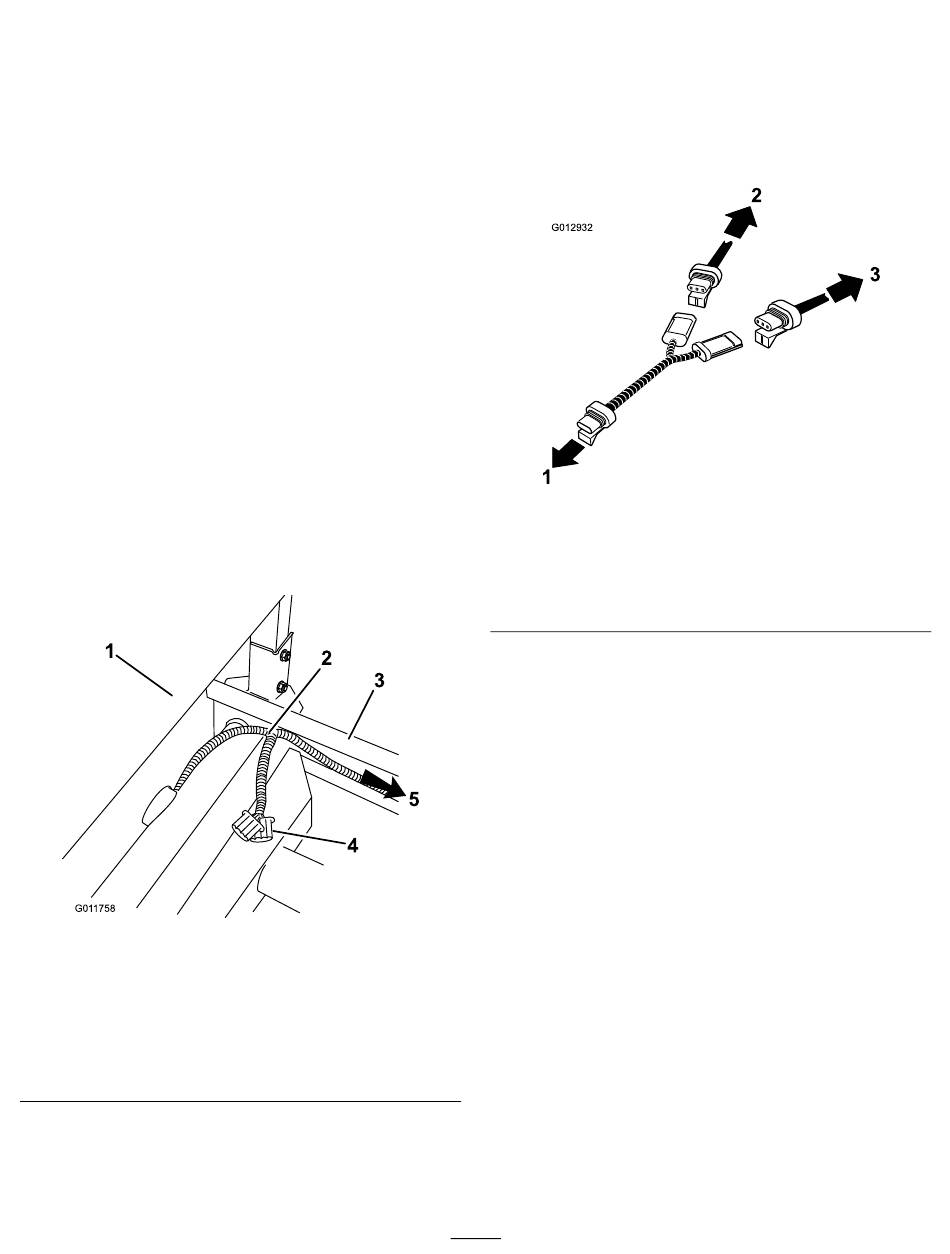

14. Sur le couvercle du ROPS, derrière l'ensemble siège,
faites passer le faisceau de câblage qui se trouve
sous le siège au-dessus du bâti. Assurez-vous que le
connecteur d'alimentation du système de pulvérisation
est bien sorti de sous le véhicule (Figure 13).
1
G011758
Figure 13
1. Couvercle du ROPS
2. Faisceau de câblage
3. Bâti gauche
15. Acheminez le faisceau le long du châssis puis
ramenez-le à l'endroit où le capteur de vitesse et
connecté au faisceau existant (Figure 9).
2
3
5
4
4. Connecteur d'alimentation
du système de
pulvérisation
5. Faisceau de câblage
ramené vers capteur de
vitesse
16. Débranchez le capteur de vitesse du faisceau de câblage
existant et branchez-le au connecteur électrique du
faisceau du système de pulvérisation.
17. Montez le faisceau de câblage en Y entre le capteur
de vitesse et les faisceaux de câblage du système de
pulvérisation et existant. Branchez le capteur de vitesse
au faisceau de câblage existant et au faisceau de câblage
du système de pulvérisation (Figure 14).
G012932
1
1. Brancher au capteur de
vitesse
2. Brancher au faisceau de
câblage existant
18. Utilisez les attaches pour fixer le faisceau au câblage
existant et éloignez-le des pièces mobiles et sources
de chaleur.
19. Pour monter le capot, procédez comme suit :
A. Connectez les éclairages.
B. Insérez les languettes de montage supérieures
dans les fentes du châssis.
C. Insérez les languettes de montage inférieures dans
les fentes du châssis.
D. Engagez bien le capot dans les rainures supérieure,
latérales et inférieure.
17
2
Figure 14
3. Brancher au faisceau de
câblage du système de
pulvérisation
3
