6.3.2 Remplacement de la plaque Multi Disc
1 Ecrou à oreille
2 Cache du contre-palier
3 Vis sans tête
4
Bague intérieure du
contre-palier
5 Vis à tête hexagonale
avec rondelles
6 Plaque du contre-palier
7a Bouchon Multi Disc
7b Plaque Multi Disc avec
barres de décollement
7c Vis à tête cylindrique à six
pans creux avec rondelles
7d Vis à tête hexagonale
BA-RC40, 03.11.2016
Les numéros entre parenthèses dans le chapitre suivant se rapportent à cette
illustration.
●
Lisez et respectez les consignes de sécurité du chapitre 6.3.1.
●
Immobilisez le Bioselect en observant les instructions du
chapitre 6.3.1.
●
Avec la version à réglage mécanique, desserrez les quatre
anneaux de serrage (8) sur la plaque de recouvrement (9) et
enlevez la plaque de recouvrement (9) en la soulevant.
●
Desserrez la vis de tension (10) ou, avec la version à réglage
pneumatique, évacuez la pression.
●
Desserrez les écrous à oreille (1) du cache (2) du contre-
palier et enlevez le cache (2) en le soulevant.
●
Desserrez les deux vis sans tête (3) sur la bague intérieure
(4) du contre-palier.
www.boerger.de / www.borger.fr

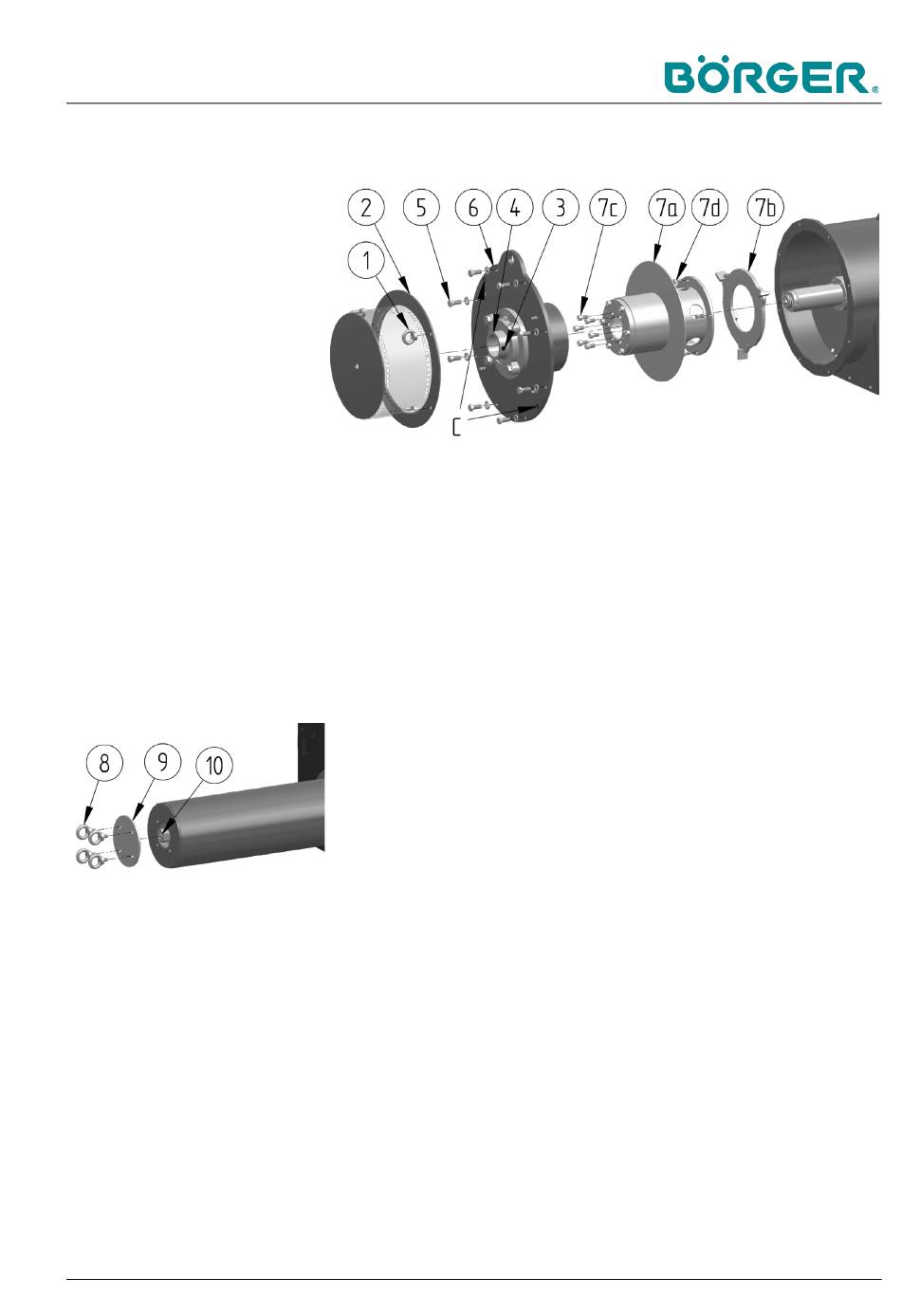

Figure 6.3.2 Remplacement de la plaque Multi Disc
