Entretien

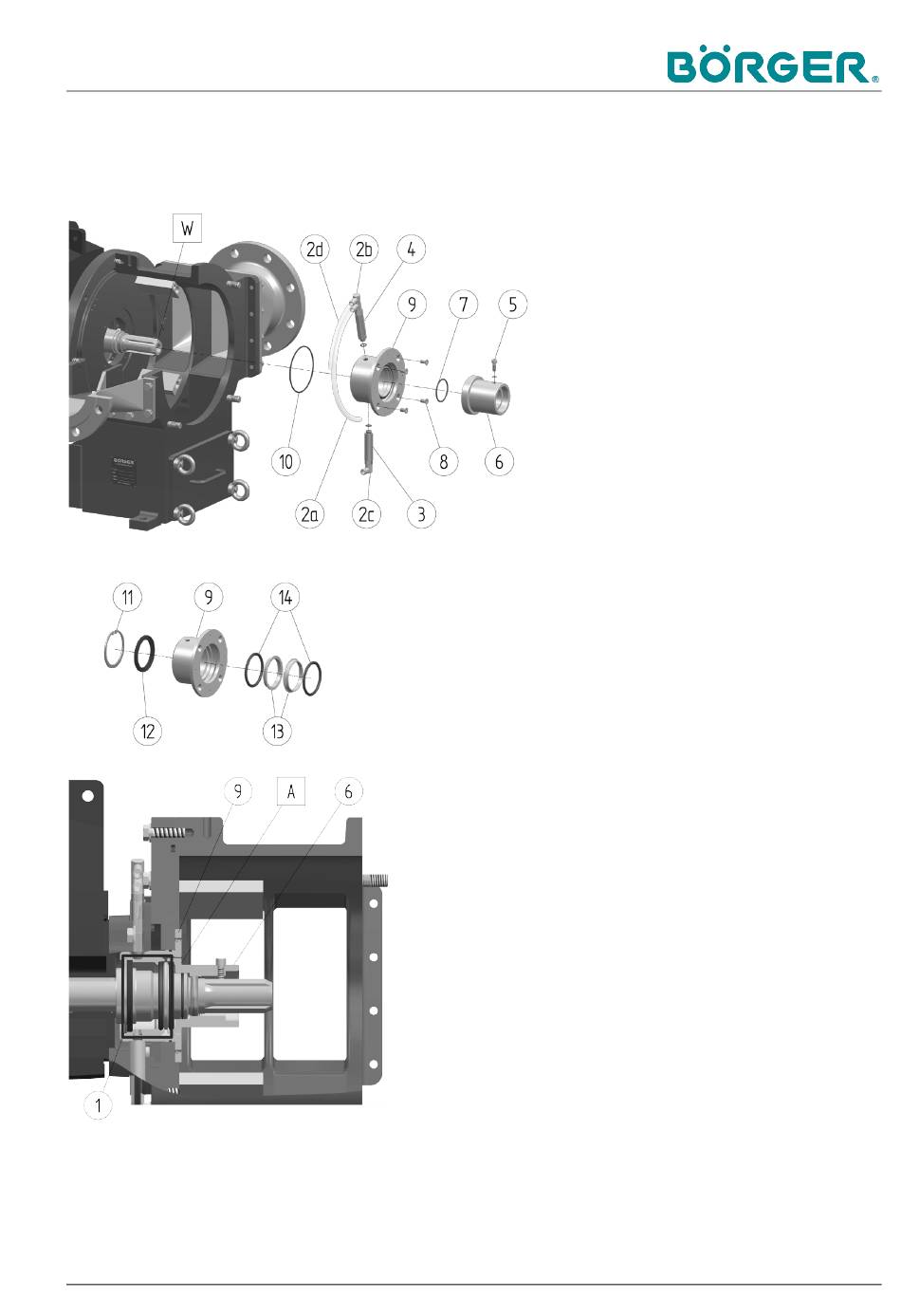

6.3.6 Remplacement de la garniture mécanique et du joint à lèvres
Versions de type P150, P300
BA-MC_P, 12.08.2016
1 Chambre intermédiaire
2a Tuyau souple de l'affichage de
niveau de remplissage
2b Raccordement vissé ouverture de
remplissage
2c Raccordement vissé orifice de purge
2d Tuyau souple de l'ouverture de
sécurité
3 Ouverture de purge (adaptateur avec
joint torique)
4 Ouverture de remplissage
(adaptateur avec joint torique)
5 Vis à tête cylindrique à six pans
creux et joint
6 Support de grain tournant avec
filetage
7 Joint torique
8 Vis à tête fraisée
9 Support du grain fixe
10 Joint torique
11 Circlip
12 Joint à lèvre
13 Face de frottement de garniture
mécanique
14 Joint torique
A Collier d'arrêt support du grain
tournant
W Arbre de commande à profil cannelé
www.boerger.de / www.borger.fr
97
