3.3.1.2
Entrée/sortie

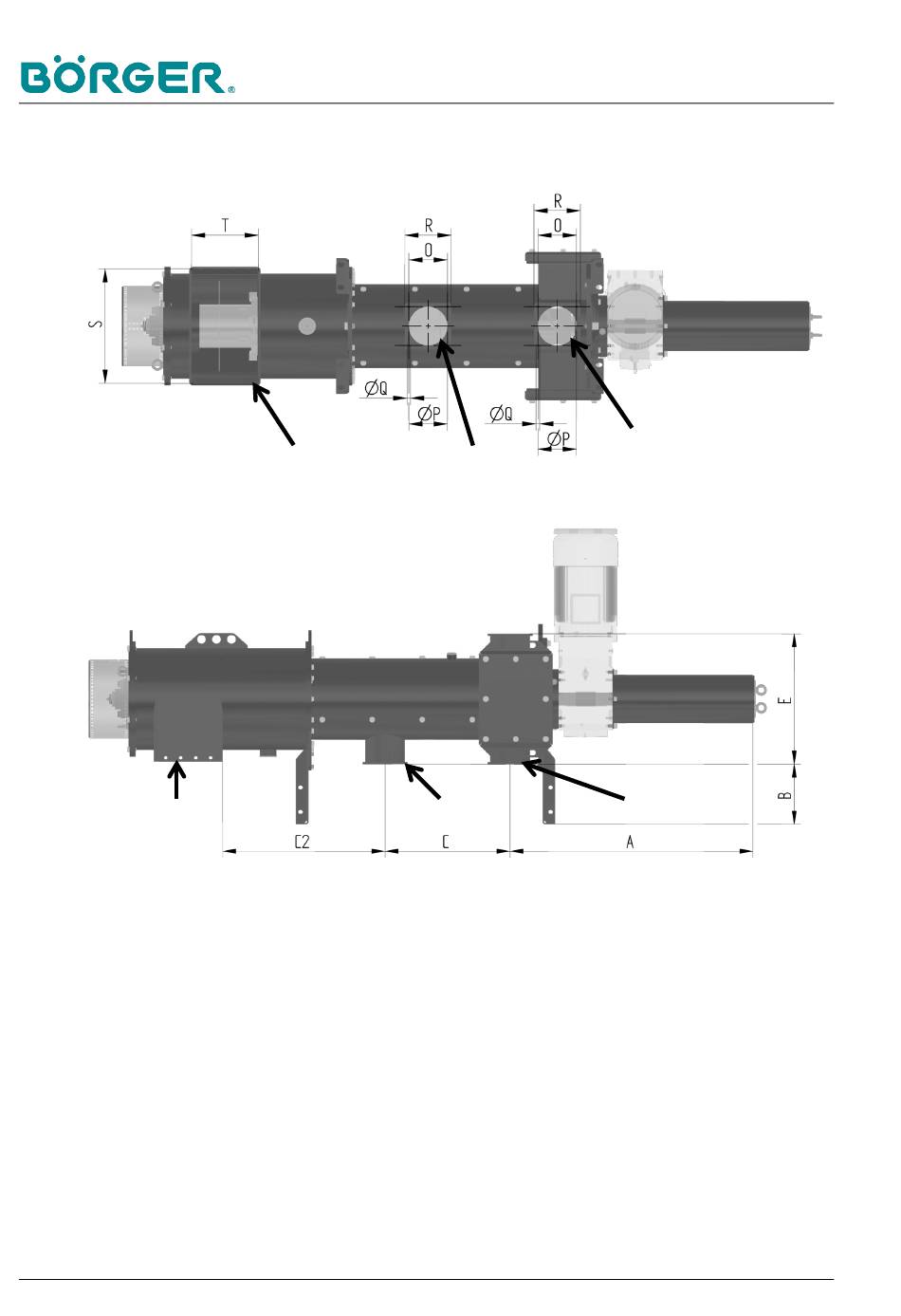

Figure 3.3.1.2-1 Dimensions Entrée/Sortie
Sortie 2
Figure 3.3.1.2-2 Dimensions Entrée/Sortie
32
Sortie 2
Sortie 1
Entrée (substrat)
L'unité d'alimentation du séparateur dispose de deux raccords
soudés, chacun équipé d'une bride carrée 6", le raccord non utilisé
étant fermé par une bride pleine.
Sortie (phase liquide et matière épaisse)
Par défaut, le corps du séparateur est équipée d'une bride carrée
6''. Des raccords de réduction pour des brides DIN ou d'autres
raccords sont disponibles en option, ainsi que les variantes de
raccordement correspondantes. Le corps du contre-palier est doté
d'une deuxième sortie pour la matière épaisse.
www.boerger.de / www.borger.fr
Sortie 1
Description du produit
Entrée
Entrée
BA-RC40, 03.11.2016
