6.3.7 Remplacement de la zone de compression ou de la zone de compression
filtrante

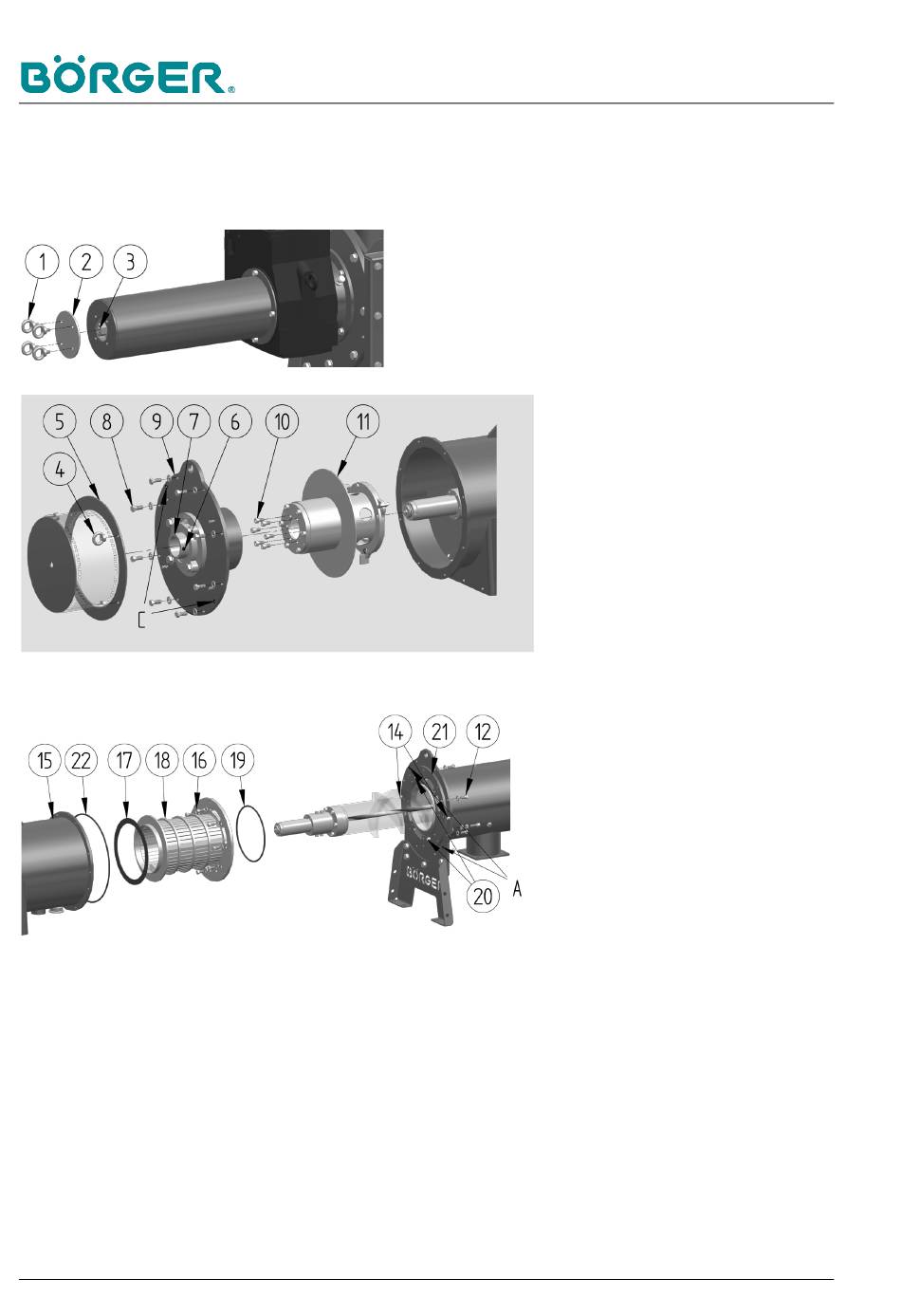

Figure 63.7. Remplacement de la zone de compression ou de la zone de
compression filtrante
88
●
Immobilisez le Bioselect en observant les instructions du
chapitre 6.3.1.
Veillez à vider autant que possible le Bioselect et coupez le
avec temporisation à la fin de l'alimentation (lors de la livraison
avec commande RC-Control, lancez le programme «
Fonctionnement à vide »).
www.boerger.de / www.borger.fr
1 Anneaux de serrage (4x)
2 Plaque de recouvrement
3 Vis de tension
4 Écrous à oreille
5 Cache du contre-palier
6 Vis sans tête
7
Bague intérieure du contre-palier
8 Vis à tête hexagonale avec
rondelles (8x)
9 Plaque du contre-palier avec
cache
10 Vis à tête cylindrique à six pans
creux et rondelles (6x)
11 Multi Disc
12 Vis à tête hexagonale avec
rondelles (8x)
14 Goupilles cylindriques (2x)
15 Corps du contre-palier
16 Vis à tête hexagonale avec
rondelles (8x)
17 Joint en caoutchouc mousse
18 Zone de compression filtrante ou
zone de compression
19 Joint torique
20 Goupilles cylindriques (2x)
21 Plaque d'adaptateur
22 Joint torique
A Trous de démontage
Les numéros entre parenthèses dans le
chapitre suivant se rapportent à cette
illustration.
BA-RC40, 03.11.2016
Entretien
