6.3.3 Démontage/remise en état de l'unité de serrage
1 Vis à tête cylindrique à
six pans creux
2 Cache du ressort de
tension
3 Vis de tension
4 Goupille élastique
5 Ressort de tension
74
Les numéros entre parenthèses dans le chapitre suivant se rapportent à cette
●
Lisez et respectez les consignes de sécurité du chapitre 6.3.1.
●
Immobilisez le Bioselect en observant les instructions du
chapitre 6.3.1.
●
Desserrez la vis de tension en observant les consignes du
chapitre 6.3.2.
●
Desserrez les quatre vis à tête cylindrique à six pans creux (1)
sur le cache (2) du ressort de tension et retirez le cache (2) en
le soulevant.
●
Retirez la vis de tension (3), la goupille élastique (4) et le
ressort de tension (5).
●
Installez le nouveau ressort de tension (5) avec la goupille
élastique (4) et la vis de tension (3).
●
Montez le cache (2) de l'unité de serrage et resserrez les vis à
tête cylindrique à six pans creux (1).
●
Serrez la vis de tension (3) avec la précontrainte préalable,
jusqu'à ce qu'une précontrainte suffisante soit atteinte sur le
Multi Disc (7a, 7b dans la fig. 6.3.2).
●
Corrigez, si nécessaire, la précontrainte en observant les
instructions du chapitre 5.2.
●
Montez la plaque de recouvrement en observant les
consignes du chapitre 6.3.2.
www.boerger.de / www.borger.fr

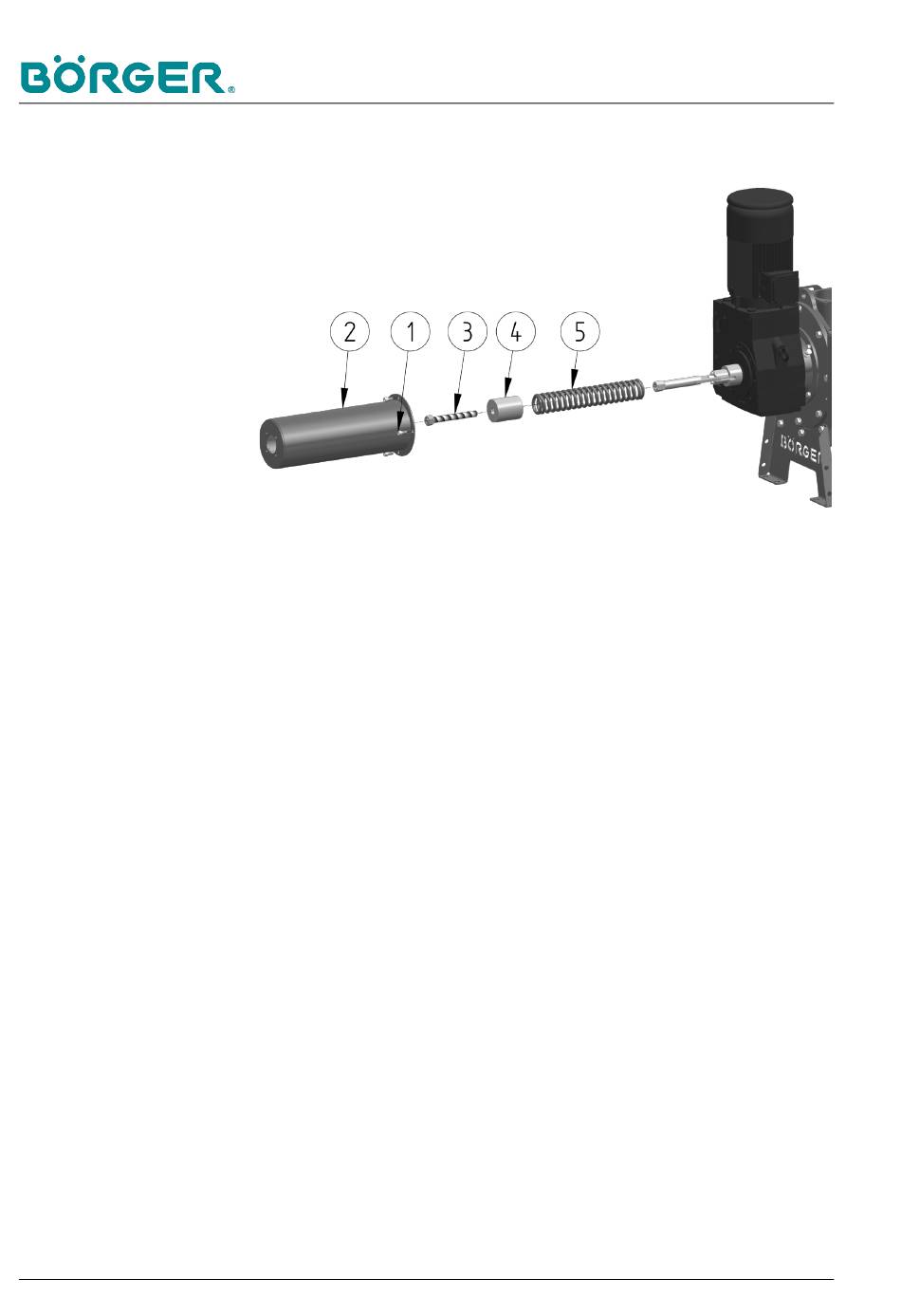

Figure 6.3.3.1 Unité de serrage à réglage mécanique
