Entretien
BA-RC40, 03.11.2016
●

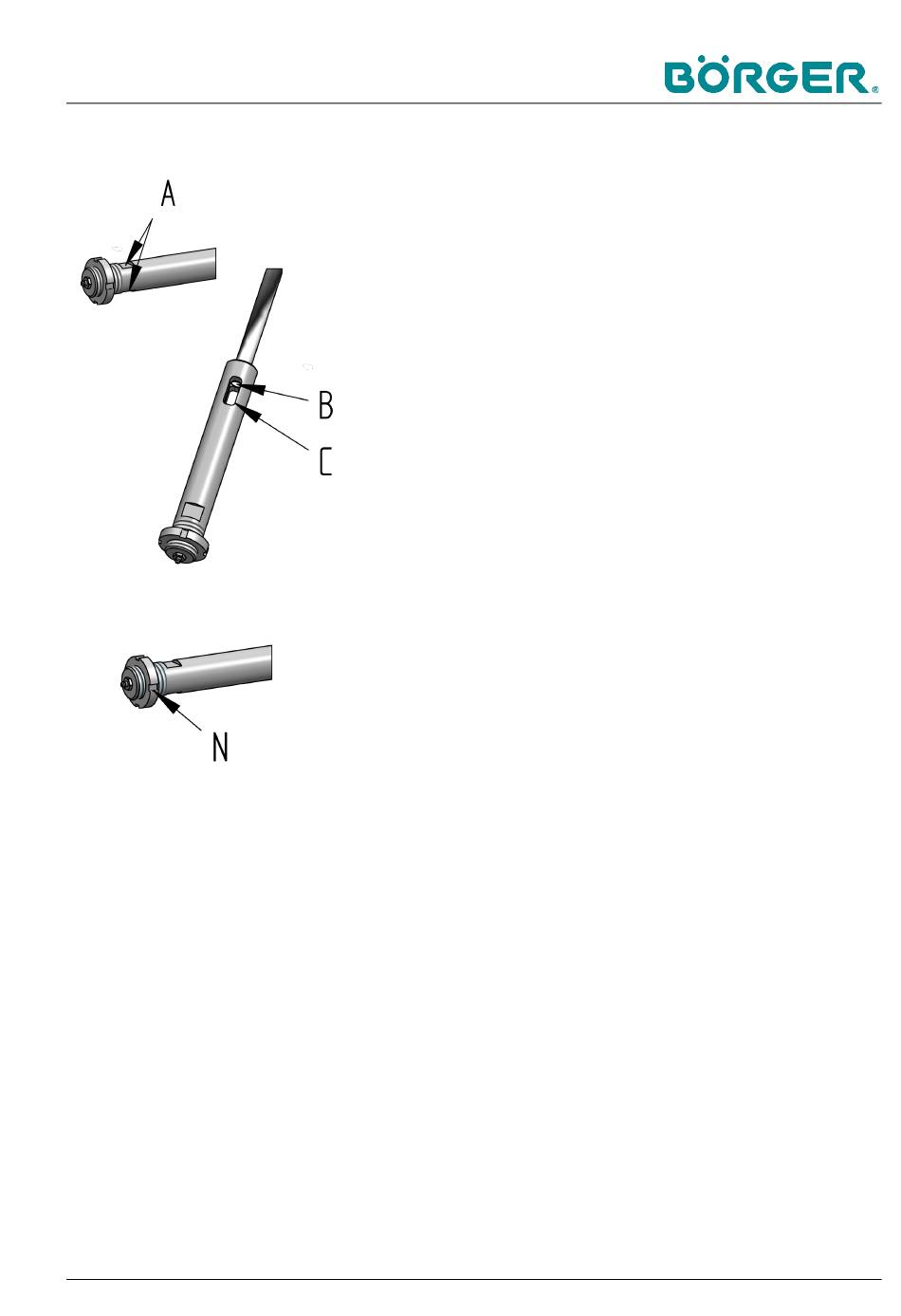

Poussez la tige filetée (5) du côté de la motorisation.
●
Tournez le boulon d'entraînement avec les écrous cannelés
(4) à l'aide des deux surfaces de clé [A] sur la tige filetée,
jusqu'à ce que l'extrémité de la tige filetée [B] soit au même
niveau que le trou longitudinal [C] du boulon d'entraînement.
●
Montez la douille d'entraînement (3), jusqu'à ce que le trou
longitudinal de la douille d'entraînement se recouvre avec le
trou longitudinal [C] du boulon d'entraînement (4) et de la
bride de fixation (7). Poussez le bloc d'entraînement (2) avec
les deux vis à tête hexagonale et rondelles dans la douille
d'entraînement (3) et resserrez les deux vis à tête hexagonale
avec rondelles (1) préalablement desserrées.
●
Montez le Multi Disc en observant les consignes du chapitre
6.3.2.
●
Ajustez les écrous cannelés [N] de façon telle, que l'écart
entre le Multi Disc et la zone de compression soit minimal,
mais que les plaques ne frottent pas l'une contre l'autre.
●
Montez l'unité de serrage en observant les consignes du
chapitre 6.3.3.
