vom Ansaugstutzen ab, wie in der Abbildung darge-
stellt.
6. Schrauben Sie die Überwurfmutter an der Gasarmatur
(3) ab.
7. Ziehen Sie die zwei Stecker an der Gasarmatur ab.
8. Ziehen Sie den Stecker, ggf. die beiden Stecker am
Gebläsemotor (2) ab, indem Sie die Rastnase ein-
drücken.
1
6
4
5

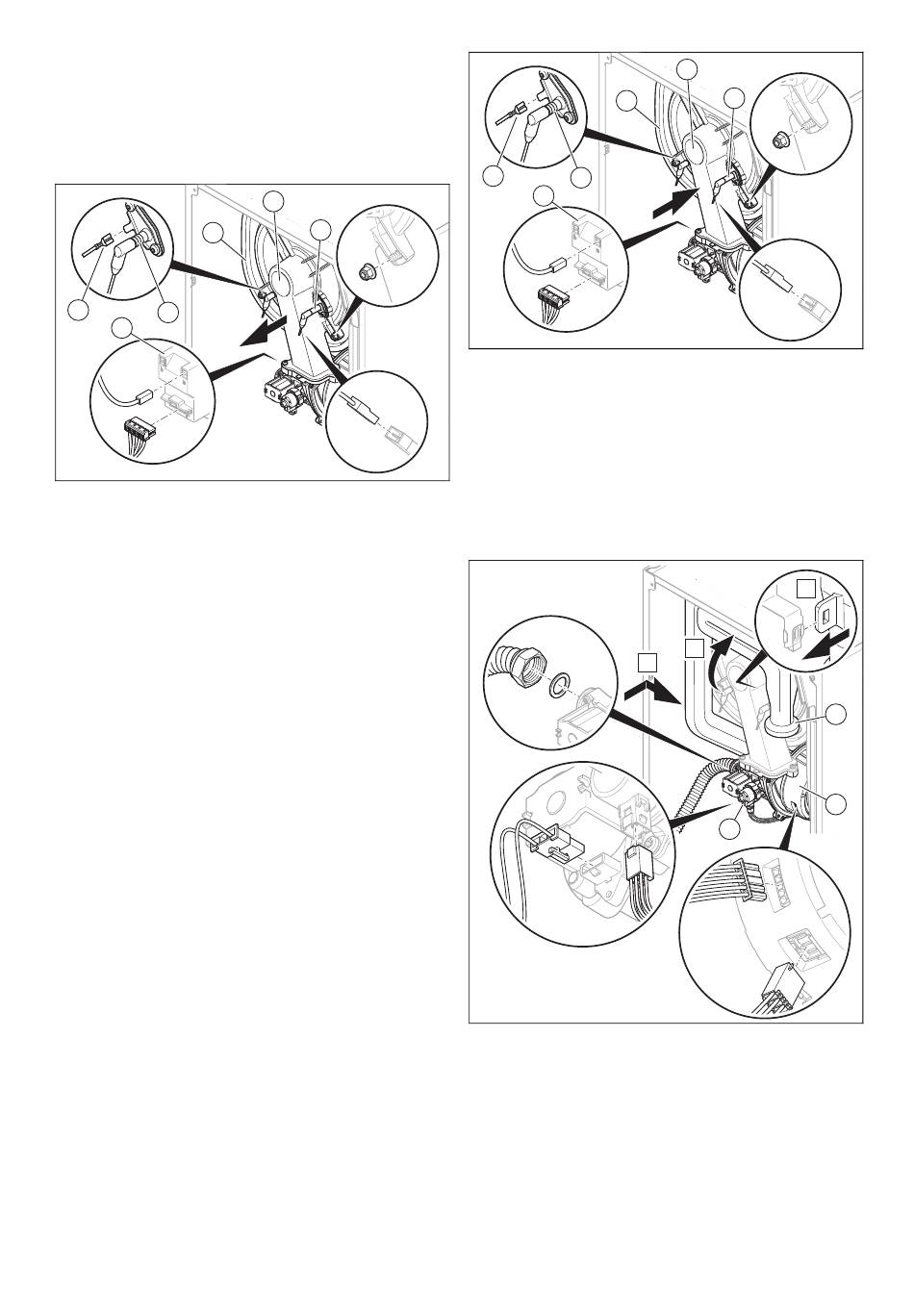

9. Ziehen Sie das Erdungskabel (6) von der Zünd-
elektrode (4), die zwei Stecker vom Zündtransformator
(5) und den Stecker des Kabels der Regelungselek-
trode (3) ab.
10. Schrauben Sie die vier Muttern vom Brennerflansch (2)
ab.
11. Ziehen Sie das komplette Thermo-Kompaktmodul vom
Wärmetauscher (1) ab.
12. Prüfen Sie den Brenner und die Brenner-Dämmmatte
auf Beschädigungen. (→ Seite 31)
13. Prüfen Sie den Wärmetauscher auf Beschädigungen.
Ergebnis:
Wärmetauscher beschädigt
▶
Tauschen Sie den Wärmetauscher aus.
(→ Seite 36)
14. Prüfen Sie den Wärmetauscher auf Verschmutzungen.
Ergebnis:
Wärmetauscher verschmutzt
▶
Reinigen Sie den Wärmetauscher. (→ Seite 31)
15. Prüfen Sie die Dämmmatte des Wärmetauschers auf
Beschädigungen.
Ergebnis:
Dämmmatte beschädigt
▶
Tauschen Sie die Dämmmatte aus (→ Ersatzteilan-
leitung Dämmmatte Wärmetauscher).
30
2
3
4x
10.2.2 Thermo-Kompaktmodul einbauen
1
6
4
5
1. Stecken Sie das Thermo-Kompaktmodul auf den
Wärmetauscher (1).
2. Ziehen Sie die vier neuen Muttern über Kreuz fest, bis
der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker das Erdungskabel (6) von der
Zündelektrode (4), die zwei Stecker am Zündtransfor-
mator (5) und den Stecker des Kabels der Regelungs-
elektrode (3) wieder auf.
4. Stecken Sie den Stecker, ggf. die beiden Stecker am
Gebläsemotor (2) wieder auf.
5. Stecken Sie die zwei Stecker an der Gasarmatur (3)
wieder auf.
Alternative 1:
6.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
Installations- und Wartungsanleitung 0020282231_02
2
3
4x
C
B
A
3
1
2
