Couple de serrage: 40 Nm
8.
Alternative 2:
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage : 15 Nm + 60°
9.
Branchez les deux connecteurs du mécanisme gaz.
10.
Vérifiez l'étanchéité du mécanisme gaz et des rac-
cords. (→ page 96)
11.
Montez la protection avant. (→ page 94)
12.
Allumez le produit. (→ page 91)
13.
Si le décalage relevé comporte 5 caractères, réglez le
code diagnostic D.052 sur les 3 premiers caractères.
(→ page 90)
14.
Si le décalage relevé comporte 3 caractères, réglez le
code diagnostic D.052. (→ page 90)
15.
Quittez les codes diagnostic. (→ page 90)
16.
Contrôlez la teneur en CO₂. (→ page 94)

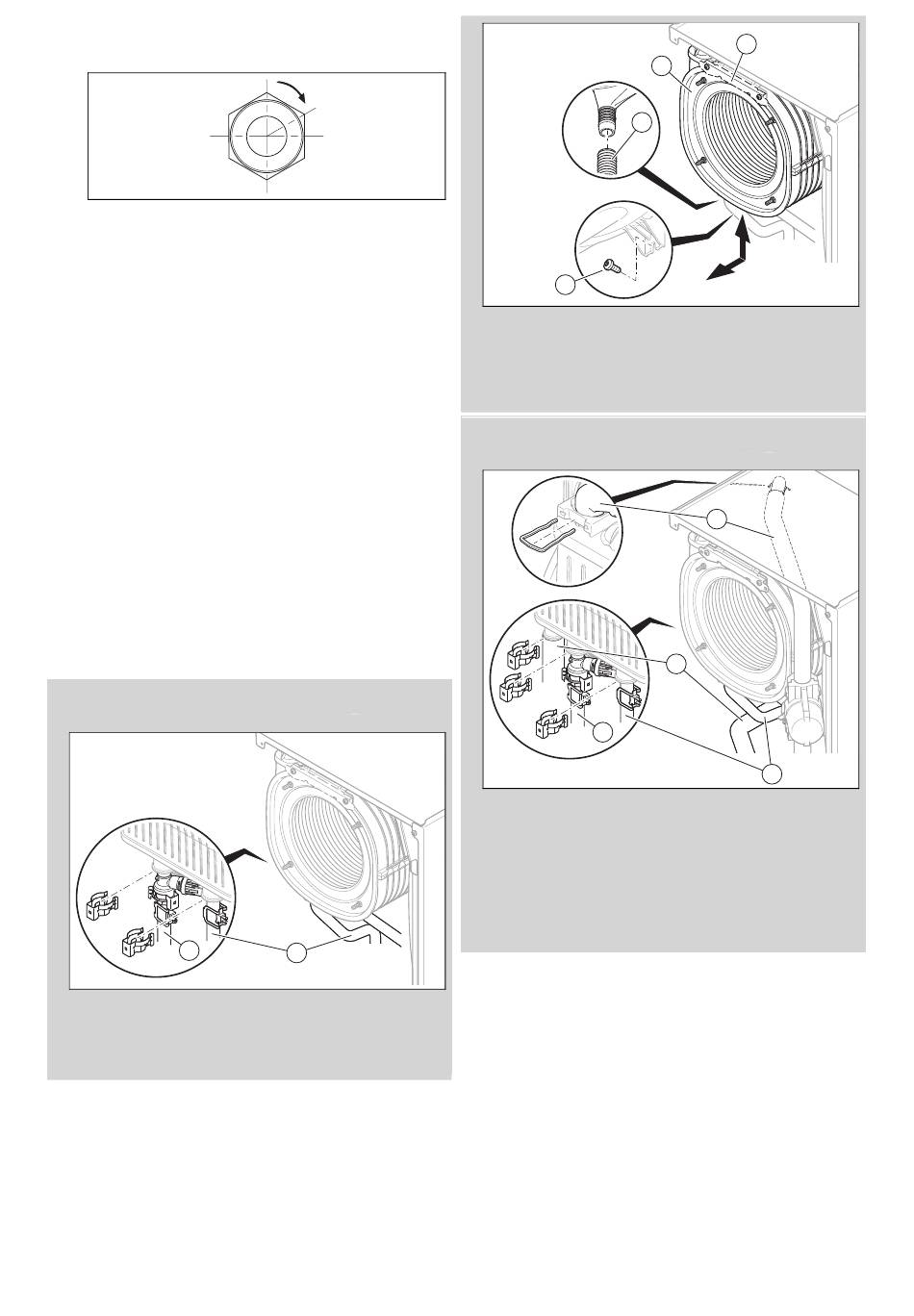

11.6.6 Remplacement de l'échangeur de chaleur
1.
Démontez la pièce de raccordement pour conduit du
système ventouse. (→ page 86)
2.
Démontez l'habillage latéral. (→ page 107)
3.
Démontez le module compact thermique.
(→ page 102)
Validité: Produit sans production d'eau chaude sanitaire intégrée ET sauf
VCW 43CF/1-7 I (N-BE)
2
▶
Retirez les agrafes du tube de départ (1) et du tube de
retour (2).
▶
Déconnectez les tubes de départ/retour de l'échan-
geur thermique.
0020282231_02 Notice d'installation et de maintenance
60°
1
4
1×
3
▶
Débranchez le tuyau d'évacuation des condensats (4)
de l'échangeur thermique (1).
▶
Si l'échangeur thermique est fixé avec un support (2),
retirez les deux vis du support avant, puis retirez le
support.
Validité: Produit avec production d'eau chaude sanitaire intégrée ET sauf
VCW 43CF/1-7 I (N-BE)
4
▶
Retirez l'agrafe de l'entrée d'eau froide (1) et désolida-
risez le tube de l'échangeur thermique.
▶
Retirez l'agrafe de la conduite d'eau chaude à la sortie
de l'échangeur thermique (2).
▶
Retirez les agrafes du tube de départ (3) et du tube de
retour (4).
▶
Désolidarisez les tubes de départ, de retour et d'eau
chaude sanitaire de l'échangeur thermique.
2
1
1
2
3
109
