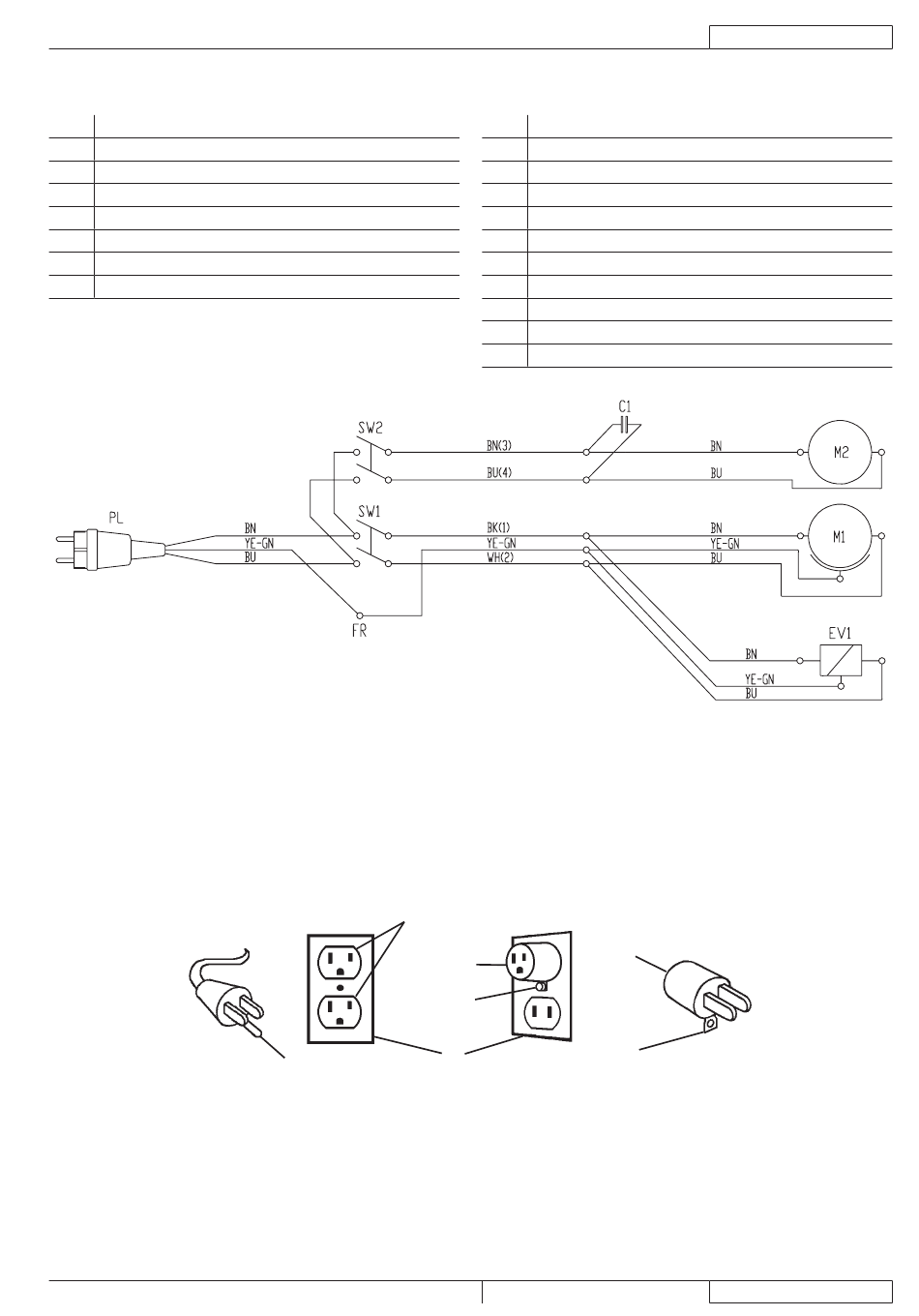

DIAGRAMA ELÉCTRICO
Legenda
C1 Supressor
EV1 Electroválvula água
FR Chassis
M1 Motor da escova/porta-feltro
M2 Motor do sistema de aspiração
PL Tomada
SW1 Interruptor escova/porta-feltro
SW2 Interruptor do sistema de aspiração
LIGAÇÃO À TERRA
(Ver Fig. 2)
A. Perno de ligação à terra
B. Tomada com ligação à terra
C. Caixa de tomada com ligação à terra
D. Adaptador
E. Parafuso metálico
F. Adaptador
G. Lingueta de parafuso de ligação à terra
B
C
A
Figura 2
Razor E17
INSTRUÇÕES DE USO
Código das cores
BK Preto
BU Azul
BN Castanho
GN Verde
GY Cinzento
OG Cor de laranja
PK Rosa
RD Vermelho
VT Roxo
WH Branco
YE Amarelo
F
D
E
G
909 6311 000(3)2009-11
PORTUGUÊS
S310239A
S310183B
9
