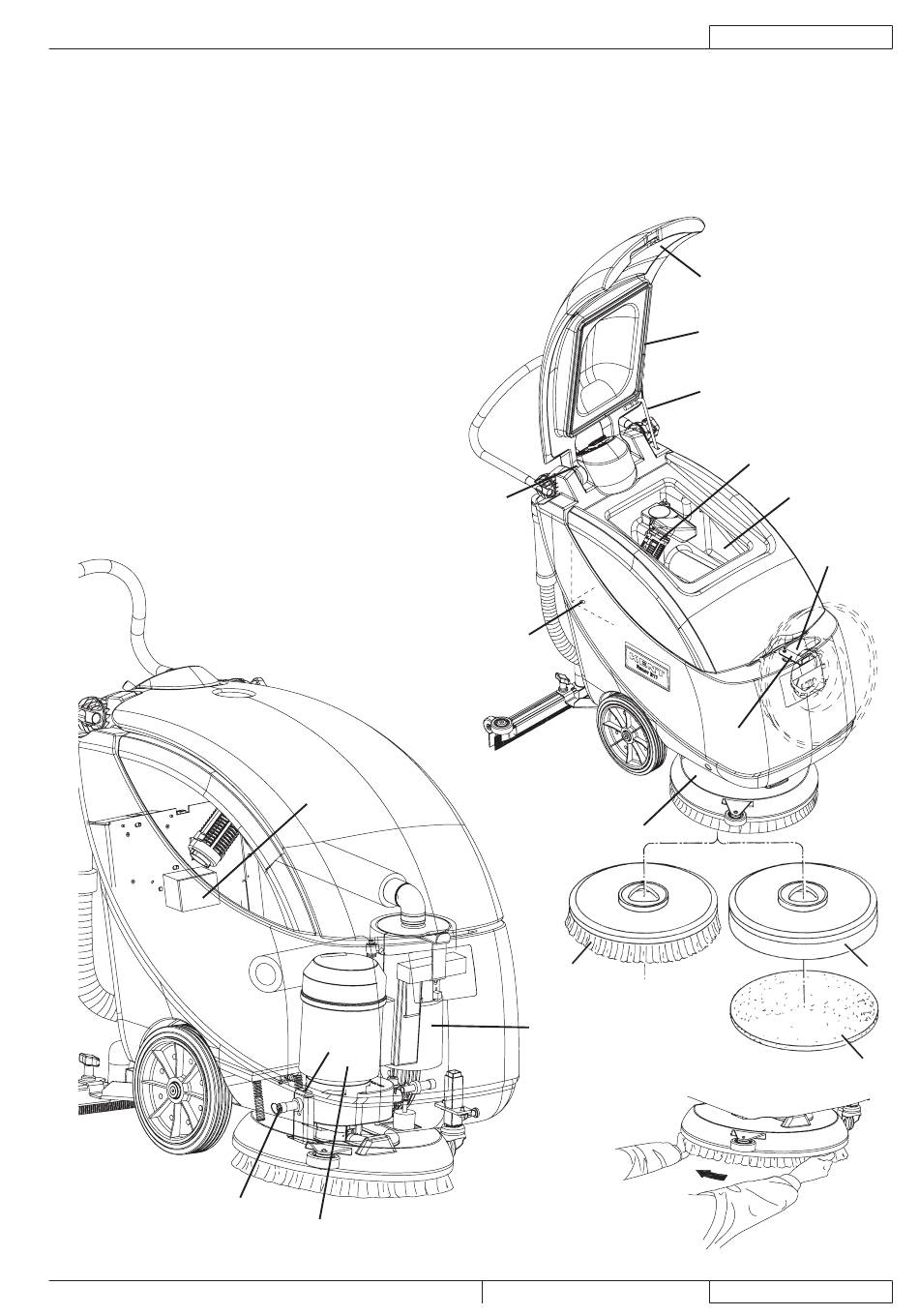

ESTRUCTURA DE LA MÁQUINA (Sigue)
31. Tapa del depósito del agua de recuperación (abierta)
32. Guarnición de la tapa del depósito del agua de
recuperación
33. Soporte del cepillo/portafieltro
34. Compartimiento del depósito del agua de recuperación
35. Boca de llenado del depósito de la solución detergente
36. Rejilla de aspiración con cierre automático de flotador
37. Orificio de drenaje del agua de recuperación
38. Motor del sistema de aspiración
39. Motor cepillo/portafieltro
40. Cabezal portacepillos/portafieltros
41. Tornillo de ajuste de la velocidad de marcha de la máquina
42. Cepillo
43. Portafieltro
44. Fieltro
45. Caja eléctrica
46. Tornillo
47. Orificio de compensación
48. Barra de soporte de la tapa (colocada)
49. Sentido de rotación para enganche del cepillo/portafieltro
45
41
46
39
Razor E17
INSTRUCCIONES DE USO
47
37
40
42
38
49
909 6311 000(3)2009-11
ESPAÑOL
31
32
48
36
34
35
33
43
44
S311248K
7
