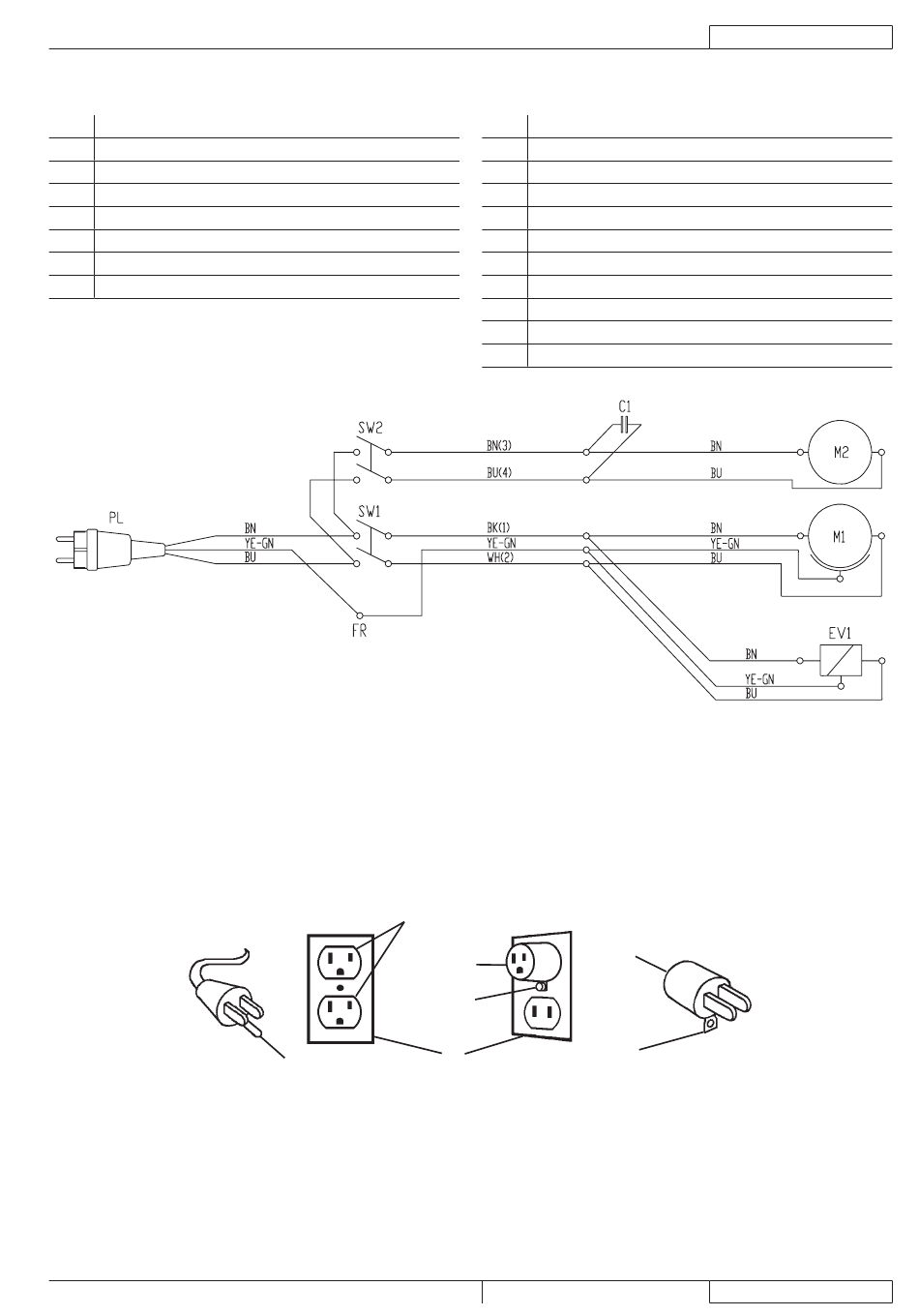

SCHEMA ELECTRIQUE

Légende
C1 Suppresseur
EV1 Electrovanne eau
FR Cadre
M1 Moteur brosse / plateau support disque
M2 Moteur système d'aspiration
PL Fiche
SW1 Interrupteur brosse / plateau support disque
SW2 Interrupteur système d'aspiration

CONNEXION A TERRE

(Voir Fig. 2)
A. Broche de mise à la terre
B. Prise électrique de terre
C. Boîte de sortie mise à la terre
D. Adaptateur
E. Vis métallique
F. Adaptateur
G. Vis de mise à la terre
INSTRUCTIONS D'UTILISATION
B
C
A
Figura 2
Razor E17
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
F
D
E
G
909 6311 000(3)2009-11
FRANÇAIS
S310239A
S310183B
