KENT Razor E17 Instructions D'utilisation page 27

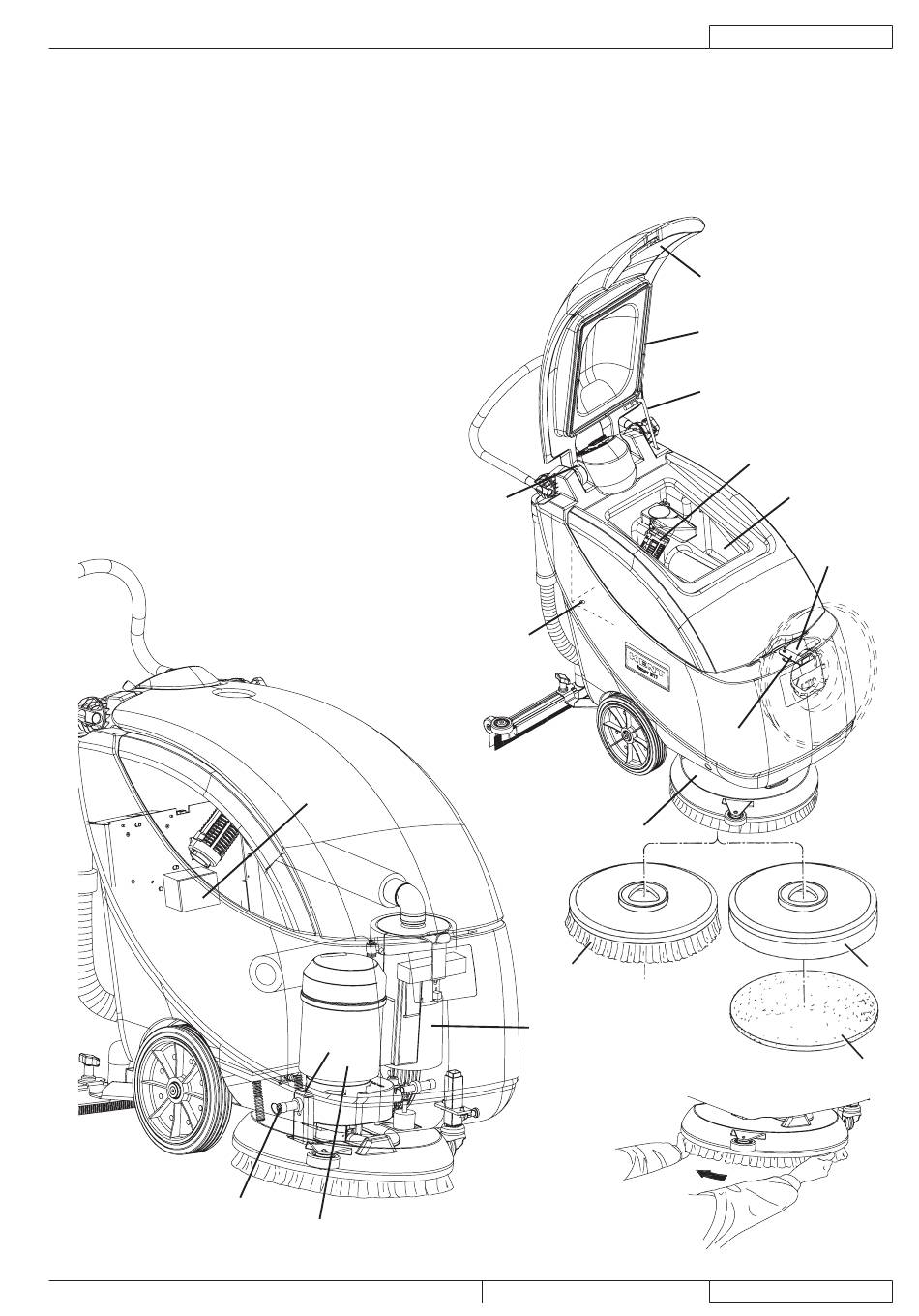

STRUCTURE DE LA MACHINE (suite)
31. Couvercle réservoir eau de récupération (ouvert)
32. Joint d'étanchéité couvercle réservoir eau de récupération
33. Support brosse / plateau support disque
34. Compartiment réservoir eau de récupération
35. Goulotte de remplissage réservoir solution
36. Grille d'aspiration avec fermeture automatique à flotteur
37. Orifice de drainage eau de récupération
38. Moteur système d'aspiration
39. Moteur brosse / plateau support disque
40. Tête porte-brosses / plateaux support disque
41. Vis de réglage vitesse d'avance machine
42. Brosse
43. Plateau support disque
44. Disque
45. Boîte à bornes
46. Vis
47. Orifice de compensation
48. Tige de blocage couvercle (insérée)
49. Sens de rotation pour accrochage brosse / plateau support
disque
45
41
46
39
Razor E17
INSTRUCTIONS D'UTILISATION
47
37
40
42
38
49
909 6311 000(3)2009-11
FRANÇAIS
31
32
48
36
34
35
33
43
44
S311248K
7
