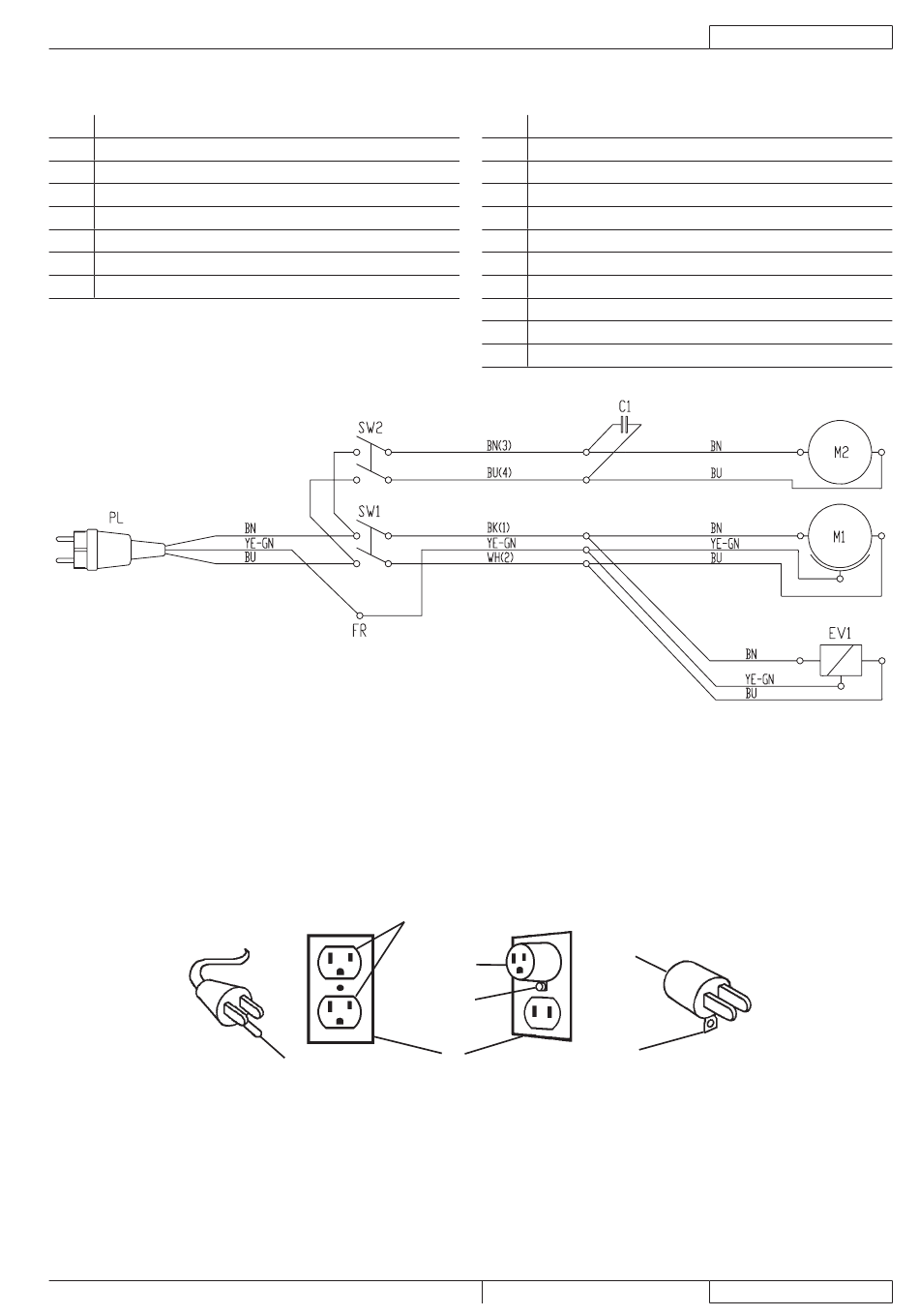

ESQUEMA ELÉCTRICO
Leyenda
C1 Supresor
EV1 Electroválvula agua
FR Bastidor
M1 Motor cepillo/portafieltro
M2 Motor del sistema de aspiración
PL Enchufe
SW1 Interruptor cepillo/portafieltro
SW2 Interruptor del sistema de aspiración

PUESTA A TIERRA

(Véase Fig. 2)
A. Patilla de tierra
B. Toma de corriente con puesta a tierra
C. Caja del receptáculo con toma de tierra
D. Adaptador
E. Tornillo metálico
F. Adaptador
G. Lengüeta del tornillo de puesta a tierra
B
C
A
Figura 2
Razor E17
INSTRUCCIONES DE USO
Códigos color
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
F
D
E
G
