Installation

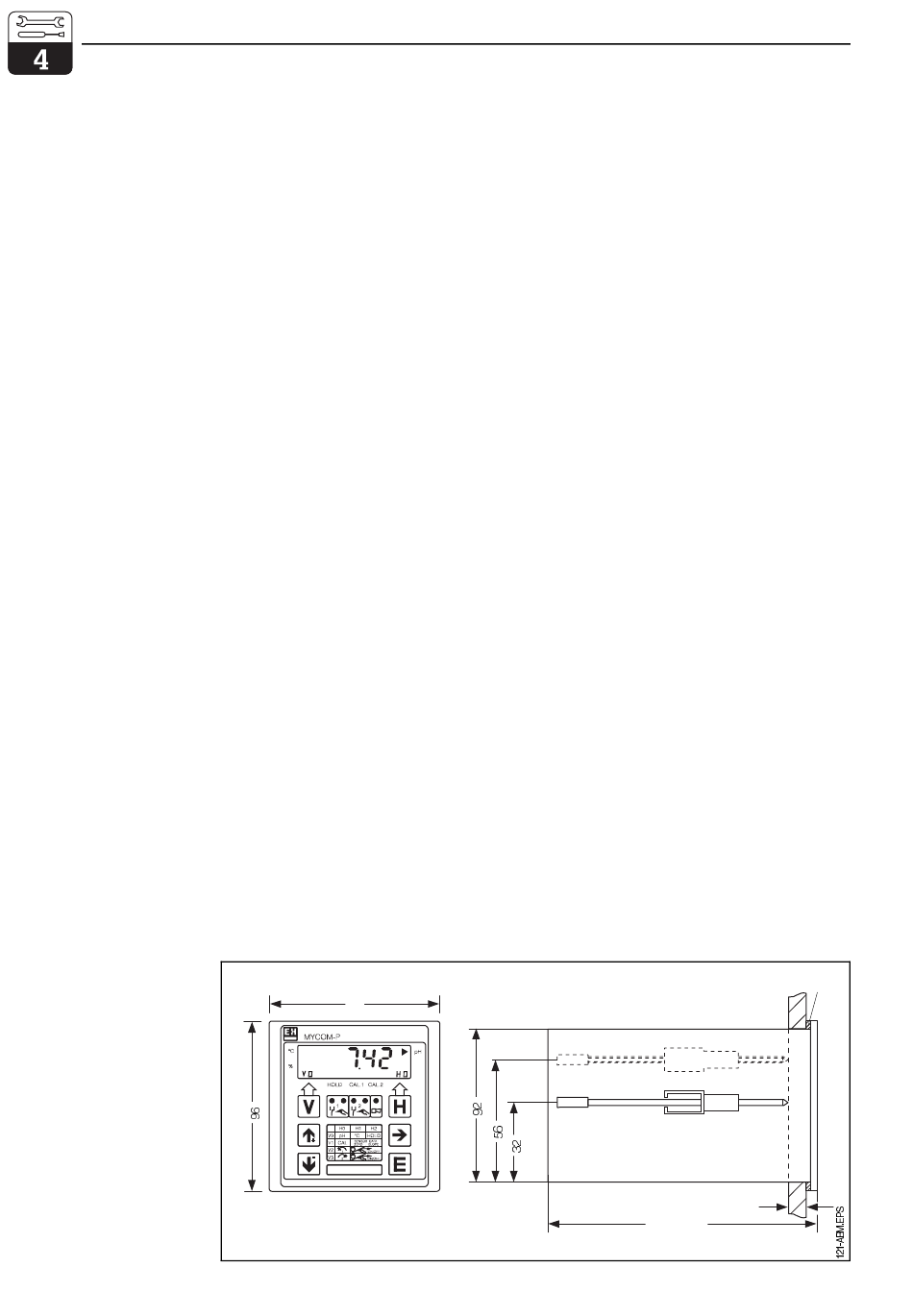

Fig. 4.1 :
Dimensions de l'appareil
Mycom CPM 121-P
8
4.
Installation
4.1
Stockage et transport
Le matériel utilisé pour le stockage ou le trans-
port de l'appareil doit garantir une protection
contre les chocs et l'humidité.
4.2
Déballage
• A la réception, inspecter le colis afin de
détecter une éventuelle détérioration due au
transport. En cas de dommage, informer la
poste ou le transporteur. Tout matériel
endommagé doit être conservé jusqu'à la
résolution du litige !
• S'assurer que le contenu n'a pas été
endommagé !
En cas de dommage, informer la poste ou le
transporteur ainsi que le fabricant.
• Vérifier que le colisage est complet et
correspond aux documents et à votre
commande
L'ensemble MYCOM CPM 121 livré
comprend :
• 2 éléments de fixation du boîtier
(réf. : 50047795)
• 1 connecteur Submin D (seulement pour
les appareils avec interface digitale
réf. : 50051998)
• Instructions de montage et de mise en
service
• Carte(s) d'identification de l'appareil
4.3
Montage
L'appareil peut être monté de la manière
suivante :
• CPM 121-P : – montage en armoire
électrique
• CPM 151-P : – montage en armoire
électrique
– montage mural
– montage sur mât
96
Découpe :
+0,5
+0,5
92
x 92
mm
mycom CPM 121-P / 151-P
Une protection optimale est assurée par
l'emballage d'origine, qu'il est donc conseillé
de conserver.
L'ensemble MYCOM CPM 151 livré
comprend :
• 1 set de fixation du boitier
(réf. : 50061357)
• 1 plaque signalétique (réf. : 50061359)
• Instructions de montage et de mise en
service
• Carte(s) d'identification de l'appareil
En cas de doute, veuillez vous adresser à
votre agence régionale Endress + Hauser
(voir adresses en fin de document).
Dimensions du CPM 121-P
La découpe requise selon DIN 43 700 est
92
+0,5
x 92
+0,5
mm.
L'appareil est installé à l'aide des éléments
de montage fournis. La profondeur de
montage nécessaire est de 180 mm env.
(compris dans la livraison)
max. 45
max. 176,5
Joint plat
