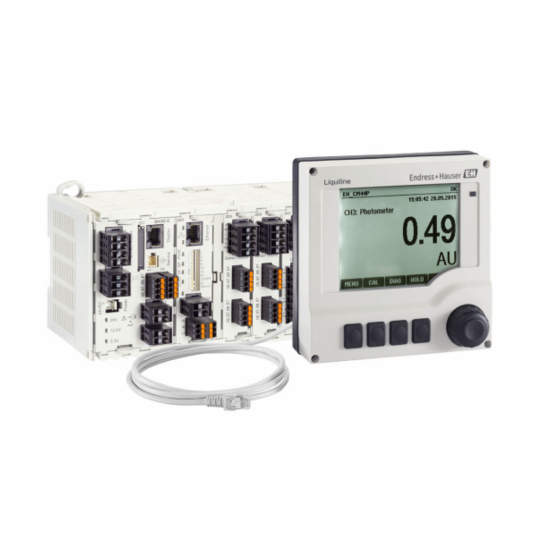

Page 1 Products Solutions Services BA01954C/14/FR/03.23-00 71630426 2023-08-24 Valable à partir de la version 01.07.00 Manuel de mise en service Liquiline CM44P Transmetteur multivoie 4 fils universel pour spectromètres de process et capteurs Memosens...
Page 3 Liquiline CM44P Sommaire Sommaire Informations relatives au Intégration système ....51 document ......5 Serveur Web .
Page 4 Sommaire Liquiline CM44P Réparation ..... . 175 14.1 Généralités ......175 14.2 Pièces de rechange .
Page 5 Liquiline CM44P Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6 En complément de ce manuel de mise en service, les manuels suivants sont disponibles sur les pages produit de notre site Internet : • Manuel d' i nstructions condensées pour Liquiline CM44P, KA01450C • Manuel de mise en service pour Memosens, BA01245C •...
Page 7 Utilisation conforme 2.2.1 Environnement non explosible Le Liquiline CM44P est un transmetteur multivoie destiné au raccordement de spectromètres de process et de capteurs numériques avec technologie Memosens en zones non explosibles. L' a ppareil est destiné à une utilisation dans les applications suivantes : •...
Page 8 Consignes de sécurité de base Liquiline CM44P 2.2.4 Environnement de montage (appareil encastrable uniquement) L' a ppareil et les alimentations associées peuvent être utilisés avec les tensions suivantes : 24 V AC, 24 V DC ou 100 à 230 V AC ; de plus, ils satisfont à l' i ndice de protection IP20.
Page 9 Liquiline CM44P Consignes de sécurité de base Sécurité du produit 2.5.1 État actuel de la technique Ce produit a été construit et contrôlé dans les règles de l' a rt, il a quitté nos locaux dans un état technique parfait. Les directives et normes internationales en vigueur ont été...
Page 10 Description de l' a ppareil Liquiline CM44P Description de l'appareil Boîtier fermé (appareil de terrain) Affichage Capot de protection climatique (en option) Navigateur Câble de capteur ou de sortie courant Câble d' a limentation Touches programmables, affectation en fonction du...
Page 11 Liquiline CM44P Description de l' a ppareil Appareil ouvert avec module de communication capteur type 2DS Ex-i A0045639  3 Exemple d' a ppareil de terrain avec module de communication capteur type 2DS Ex-i et couvercle d' a fficheur ouvert (sans câblage) Câble de l' a fficheur...
Page 12 Description de l' a ppareil Liquiline CM44P Vue d'ensemble (appareil encastrable) Appareil encastrable pour zone non explosible A0039727  4 Appareil avec afficheur externe en option (sans câble) Module de base Bornier Protection contre les contacts, module aveugle Alimentation externe...
Page 13 Liquiline CM44P Description de l' a ppareil Affectation des emplacements et des ports Slots BASE2-E Ports  5 Codage des slots et des ports du module hardware • Les entrées sont affectées aux voies de mesure dans l' o rdre croissant des slots et des ports.
Page 14 Description de l' a ppareil Liquiline CM44P Plan des bornes Les bornes ont un nom unique, ainsi déterminé : N° slot : n° port : borne Exemple, contact NO d'un relais Appareil avec 2 entrées pour capteurs numériques, 4 sorties courant et 4 relais •...
Page 15 Liquiline CM44P Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises 1. Vérifier que l' e mballage est intact.  Signaler tout dommage constaté sur l' e mballage au fournisseur. Conserver l' e mballage endommagé jusqu' à la résolution du problème.
Page 16 4. Cliquer sur l' a perçu du produit.  Une nouvelle fenêtre s' o uvre. Saisir ici les informations relatives à l' a ppareil, y compris la documentation du produit. Adresse du fabricant Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 70839 Gerlingen Allemagne...
Page 17 Liquiline CM44P Montage Montage Conditions de montage 5.1.1 Dimensions Ø9 (0.35) 199 (7.38) 128 (5.04) 95 (3.74) 237 (9.33) A0012396  8 Dimensions du boîtier de terrain en mm (in) 5.1.2 Plaque de montage 4 x 6.5 (0.26) 80 (3.15) 125 (4.92)
Page 18 Montage Liquiline CM44P 5.1.3 Capot de protection climatique AVIS Effet des conditions climatiques (pluie, neige, ensoleillement direct, etc.) Possibilité de dysfonctionnement jusqu' à la défaillance totale du transmetteur ! ‣ En cas de montage en extérieur, toujours utiliser un capot de protection climatique (accessoire).
Page 19 Liquiline CM44P Montage 5.1.4 Dimensions (appareil encastrable) 205.5 (8.09) TS 35 97 (3.82) TS 35 220 (8.66) A0039730  11 Dimensions en mm (inch) 5.1.5 Montage sur rail DIN selon IEC 60715 ATTENTION En pleine charge, l'alimentation peut devenir très chaude Risque de brûlure !
Page 20 Montage Liquiline CM44P ATTENTION Condensation sur l'appareil Risque pour la sécurité de l' u tilisateur ! ‣ L' a ppareil satisfait à l' i ndice de protection IP20. Il est conçu uniquement pour les environnements avec humidité sans condensation. ‣...
Page 21 Liquiline CM44P Montage 5.1.6 Montage sur paroi 205.5 (8.09) 4 x Ø 4.5 (0.18) A0027859  13 Gabarit de perçage pour montage mural en mm (in) 5.1.7 Montage de l'afficheur externe La plaque de montage sert également de gabarit de perçage. Les repères latéraux vous aident à...
Page 22 Montage Liquiline CM44P A0033044  15 Montage sur colonne Capot de protection climatique (en option) Rondelles élastiques et écrous (kit de montage sur mât) Plaque de montage sur mât (kit de montage sur Tube ou mât (rond/carré) mât) Rondelles élastiques et écrous (kit de montage Plaque de montage sur mât)
Page 23 Liquiline CM44P Montage 5.2.2 Montage sur rail A0012668  18 Montage sur garde-corps Capot de protection climatique (en option) Tube ou mât (rond/carré) Plaque de montage sur mât (kit de montage sur Plaque de montage mât) Rondelles élastiques et écrous (kit de montage Tiges filetées (kit de montage sur mât)
Page 24 Montage Liquiline CM44P 5.2.3 Montage sur paroi ≥ 340 (13.4) A0027798  22 Montage mural A0012686  21 Dégagement de montage en mm (in) 4 perçages Plaque de montage Vis Ø 6 mm (non fournies) La taille des trous dépend des chevilles utilisées. Chevilles et vis doivent être fournies par le client.
Page 25 Liquiline CM44P Montage A0025890 A0025891  25 Démontage  26 Démontage 1. Maintenez la languette de retenue enfoncée. 2. Poussez l' a ppareil vers le haut hors du support. 3. Retirez l' a ppareil par l' a vant. Endress+Hauser...
Page 26 Montage Liquiline CM44P Montage de l'appareil de mesure (appareil encastrable) 5.3.1 Montage sur rail DIN La procédure de montage est la même pour tous les appareils Liquiline. L' e xemple montre un CM448R. 1. À la livraison, les pattes de fixation pour montage sur rail DIN sont "repliées".
Page 27 Liquiline CM44P Montage 5.3.3 Montage de l'afficheur externe en option ATTENTION Trous de perçage à arêtes vives, non ébavurés Risque de blessure, risque d' e ndommager le câble de l' a fficheur ! ‣ Ébavurer tous les trous de perçage. En particulier, veiller à ce que le perçage central du câble d' a ffichage soit correctement ébavuré.
Page 28 Montage Liquiline CM44P 4 x Ø 8 (0.31) Ø 20 (0.79)  27 Diamètre des trous de perçage en mm (in) Percer les trous. →  14,  21 Tirer le câble d' a ffichage à travers le perçage central.
Page 29 Liquiline CM44P Montage Positionner la plaque de montage à l' i ntérieur sur les vis (a), la faire glisser vers le bas (b) et serrer les vis (c).  L' a fficheur est à présent installé et opérationnel.  28 Afficheur installé...
Page 30 Raccordement électrique Liquiline CM44P Raccordement électrique Conditions de raccordement 6.1.1 Via HART (p. ex. via modem HART et FieldCare) A0039620  29 HART via modem Module appareil Base2L, H ou E : sortie courant 1 avec HART Modem HART pour raccordement à un PC, p. ex. Commubox FXA191 (RS232) ou FXA195...
Page 31 Liquiline CM44P Raccordement électrique ≤ 180°  30 Desserrer les vis du boîtier en croix avec un  31 Ouvrir le couvercle de l' a fficheur, angle tournevis cruciforme. d' o uverture max. 180˚ (dépend de la position de montage) 1.
Page 32 Raccordement électrique Liquiline CM44P 6.2.2 Rail de montage des câbles A0048299  32 Rail de montage des câbles et sa fonction (appareil de terrain) A0025366  33 Rail de montage pour les bornes de terre fonctionnelle (appareil encastrable) Rail de montage des câbles Colliers de câble (fixation et mise à...
Page 33 Liquiline CM44P Raccordement électrique 5. Poser le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des colliers de câble et que les fils puissent être posés facilement jusqu' a u connecteur du module électronique.
Page 34 Raccordement électrique Liquiline CM44P 6.2.5 Raccordement de la tension d'alimentation – – – – – – L+ N- PE Power L/+ N/– PE L/+ N/– * A0039626 A0039624  37 Raccordement de l' a limentation, exemple du  38 Schéma de raccordement complet, exemple du...
Page 35 Liquiline CM44P Raccordement électrique Raccordement de la tension d'alimentation 1. Faire passer le câble d' a limentation par l' e ntrée de câble appropriée pour l' i ntroduire dans le boîtier. 2. Raccorder le fil de terre de l' a limentation au boulon fileté prévu à cet effet sur le rail de montage des câbles.
Page 36 Raccordement électrique Liquiline CM44P Raccordement des capteurs 6.3.1 Types de capteur pour zone non explosible Capteurs avec protocole Memosens Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire...
Page 37 Liquiline CM44P Raccordement électrique 6.3.3 Montage du bornier pour le module de communication capteur 2DS Ex-i A0045451 1. Monter le conduit de câbles avec l' a lésage central sur le filetage du module de communication capteur 2DS Ex-i. 2. Serrer le conduit de câbles.
Page 38 Raccordement électrique Liquiline CM44P 1. Raccordement direct du câble de capteur Raccorder le câble de capteur au connecteur de borne du SEM, ou 2DS, ou du module BASE2E. 2. En cas de raccordement via connecteur M12 (capteurs Memosens uniquement) Raccorder le connecteur mâle du capteur à un connecteur femelle capteur M12 précédemment installé...
Page 39 Liquiline CM44P Raccordement électrique Raccordement de Memosens via connecteur M12 (appareil de terrain uniquement) Uniquement pour raccordement en zone non explosible. Les versions avec connecteur femelle M12 prémonté sont livrées câblées. Version sans connecteur femelle M12 prémonté Insérer un connecteur femelle...
Page 40 Raccordement électrique Liquiline CM44P Ex-i Sensor Sensor A0045659  49 Capteurs sans tension d' a limentation supplémentaire sur le module de communication capteur 2DS Ex-i Les capteurs à sécurité intrinsèque destinés à un usage en atmosphère explosible peuvent uniquement être raccordés au module de communication capteur 2DS Ex-i.
Page 41 Liquiline CM44P Raccordement électrique 6.4.1 Entrées et sorties numériques Module DIO – – – – – –  51 Schéma de  50 Module câblage 6.4.2 Entrées courant Module 2AI – –  52 Module  53 Schéma de câblage...
Page 42 Raccordement électrique Liquiline CM44P 6.4.3 Sorties courant – – – – – –  55 Schéma de  56 Module  57 Schéma de  54 Module câblage câblage 6.4.4 Relais Module 2R Module 4R  58 Module  59 Schéma de...
Page 43 Liquiline CM44P Raccordement électrique Exemple : raccordement de l'unité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline ! Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
Page 44 Raccordement électrique Liquiline CM44P Raccordement de PROFIBUS DP ou Modbus RS 485 6.5.1 Module 485DP 128/SW Service DGND Termi- nation A0050400  65 Schéma de A0050399  64 Module raccordement Borne PROFIBUS DP Non connecté DGND LED sur la face avant du module Désignation...
Page 45 Liquiline CM44P Raccordement électrique 6.5.2 Module 485 MB 128/SW Service DGND Termi- nation RS485 A0050402  67 Schéma de A0050401  66 Module raccordement Borne Modbus RS485 DGND LED sur la face avant du module Désignation Couleu Description Alimentation La tension d' a limentation est présente et le module est initialisé.
Page 46 Raccordement électrique Liquiline CM44P 6.5.3 Raccordement via connecteur M12 (appareil de terrain uniquement) PROFIBUS DP Pièce en Y M12 Câblage dans la pièce en Y M12 Affectation des broches des connecteurs mâle et femelle  70 Connecteur mâle (à gauche) et femelle (à...
Page 47 Liquiline CM44P Raccordement électrique Ethernet, serveur Web, PROFINET Raccordement interne Affectation des broches des connecteurs mâle et femelle  75 Connecteur mâle (à gauche) et femelle (à droite) Blindage (raccord fileté)  74 Prise Ethernet Endress+Hauser...
Page 48 Raccordement électrique Liquiline CM44P 6.5.4 Terminaison de bus Il existe 2 possibilités pour la terminaison du bus : 1. Terminaison interne (via le commutateur DIP sur la platine du module) "OFF" "ON"  76 Commutateur DIP pour la terminaison interne ‣...
Page 49 Liquiline CM44P Raccordement électrique on off on off on off A0026776 A0026777 A0026778  78 Adresse PROFIBUS valide  79 Adresse Modbus valide 195  80 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,...
Page 50 Raccordement électrique Liquiline CM44P Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettre l' a ppareil en service que s' i l est possible de répondre par oui à toutes les questions suivantes.
Page 51 Liquiline CM44P Intégration système Intégration système Serveur Web Versions sans bus de terrain : un code d' a ctivation est nécessaire pour le serveur Web. 7.1.1 Raccordement ‣ Raccorder le câble de communication de l' o rdinateur au port Ethernet du module BASE2.
Page 52 Au lieu d' u tiliser un navigateur Internet, il est également possible d' u tiliser FieldCare pour la configuration via Ethernet. Les DTM Ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 53 Liquiline CM44P Intégration système 2. Raccorder la Commubox via le port USB de l' o rdinateur sur lequel est installé FieldCare. FieldCare Service FXA291 A0039618  83 Vue d' e nsemble du raccordement 7.2.2 Établissement de la connexion de données 1.
Page 54 Intégration système Liquiline CM44P 7.3.2 PROFIBUS DP La communication via PROFIBUS DP est possible avec le module 485DP et la version d' a ppareil appropriée. ‣ Raccorder le câble de données PROFIBUS aux bornes du module de bus de terrain, comme décrit .
Page 55 Liquiline CM44P Options de configuration Options de configuration Aperçu 8.1.1 Éléments d'affichage et de configuration A0011764  84 Aperçu de la configuration (exemple de l' a ppareil de terrain) Afficheur (avec rétroéclairage rouge en cas de défaut) Navigateur (fonction de rotation et de pression) Touches programmables (fonction selon le menu) 8.1.2...
Page 56 Options de configuration Liquiline CM44P Accès au menu de configuration via afficheur local 8.2.1 Concept de configuration ‣ ‣ Appuyer sur la touche programmable : sélectionner Tourner le navigateur : déplacer le curseur dans le directement le menu menu Menu/Language English Čeština...
Page 57 Liquiline CM44P Options de configuration 2. Choisissez de verrouiller les touches avec ou sans mot de passe.  Les touches sont verrouillées. Il n' e st plus possible de faire d' e ntrée. Dans la barre des touches programmables, apparaît le symbole A la livraison, le mot de passe est 0000.
Page 58 Options de configuration Liquiline CM44P 8.3.5 Texte défini par l'utilisateur • L' u tilisateur affecte une désignation individuelle. • Entrer un texte. L' u tilisateur peut utiliser les caractères de l' é diteur à cette fin (lettres majuscules et minuscules, chiffres et caractères spéciaux).
Page 59 Liquiline CM44P Mise en service Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ! ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
Page 60 Mise en service Liquiline CM44P 9.2.2 Comportement de l'affichage Menu/Opération/Affichage Fonction Options Info Contraste 5 à 95 % Adapter les réglages de l' é cran à l' e nvironnement de travail. Réglage par défaut 50 % Rétroéclairage = Automatique Le rétroéclairage se désactive après un court Rétroéclairage...
Page 61 Liquiline CM44P Mise en service Menu/Opération/Personnalisation des écrans Fonction Options Info Valeur mesurée Sélection Différentes valeurs principales, secondaires et Dépend de l' e ntrée brutes peuvent être affichées selon le type Source de données est d' e ntrée. une entrée Réglage par défaut...
Page 62 Configuration Liquiline CM44P Configuration 10.1 Afficheur 10.1.1 Touches programmables en mode de mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU, CAL et DIAG , vous accédez directement au menu logiciel spécifique.
Page 63 Liquiline CM44P Configuration Type de capteur Valeur principale Valeur mesurée Toutes les valeurs principale/secondaire Conductivité, mesure Conductivité, Conductivité, résistivité, Valeur principale, Valeur brute, conductive résistivité, concentration, Température concentration température Oxygène, optique et Oxygène Oxygène, température Pression partielle, Saturation , ampérométrique Concentration, Température...
Page 64 Configuration Liquiline CM44P Heartbeat et catégorie NAMUR Le statut Heartbeat indique l' é tat du capteur ou de l' a ppareil alors que les catégories NAMUR (F, C, M, S) évaluent la fiabilité de la valeur mesurée. Ces deux conditions peuvent être corrélées mais ce n' e st pas obligatoire.
Page 65 Liquiline CM44P Configuration 10.2 Réglages généraux 10.2.1 Réglages de base Menu/Configurer/Configuration générale Fonction Options Info ‣ Tag appareil Texte libre, 32 caractères Choisir un nom pour le transmetteur ; utiliser par ex. la désignation du point de mesure. Unité Température Sélection...
Page 66 Configuration Liquiline CM44P Menu/Configurer/Configuration générale/Date/heure Fonction Options Info Configuration étendue ‣ Format date Sélection Sélectionnez un format de date. • JJ.MM.AAAA • AAAA-MM-JJ • MM-JJ-AAAA Réglage par défaut JJ.MM.AAAA ‣ Format heure Sélection Choisissez entre le mode d' a ffichage 12 •...
Page 67 Liquiline CM44P Configuration La manière dont les registres doivent sauvegarder les données est définie ici. Il existe en outre la possibilité de définir des registres individuels . 1. Entrer un nom de registre. 2. Sélectionner la valeur mesurée qui doit être enregistrée.
Page 68 Configuration Liquiline CM44P Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info Recherche heure 0:00:01 à 1:00:00 Intervalle de temps minimal entre deux entrées Format : H:MM:SS Réglage par défaut 0:01:00 Registre de données Sélection Mémoire circulaire • Mémoire circulaire Lorsque la mémoire est pleine, l' e ntrée actuelle •...
Page 69 Liquiline CM44P Configuration Menu/Configurer/Configuration générale/Registres Fonctionnement Options Info ‣ Avert. débordement Sélection Choisir si un message de diagnostic doit être • Off reçu lorsque la mémoire de remplissage du Registre d\'évènements = • On registre correspondant est pleine. Remplissage mémoire Réglage par défaut...
Page 70 Configuration Liquiline CM44P 10.2.5 Configuration étendue Réglages de diagnostic La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/(Configuration générale ou Entrées<Voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag.
Page 71 Liquiline CM44P Configuration Adresse bus HART La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/Configuration générale/Configuration étendue/HART Fonction Options...
Page 72 Configuration Liquiline CM44P Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Réglages Mode de transmission Sélection Le mode de transmission est affiché en fonction • TCP de la version commandée. • RTU Dans le cas de la transmission RS485, vous • ASCII pouvez choisir entre RTU et ASCII .
Page 73 Liquiline CM44P Configuration Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Login Webserver Sélection Vous pouvez activer et désactiver ici la gestion • Off des utilisateurs. Cela permet de créer plusieurs • On comptes utilisateurs avec accès par mot de passe.
Page 74 Configuration Liquiline CM44P Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activer Sélection Cette option permet de désactiver la • Off communication. Le logiciel n' e st alors accessible • On que via la configuration sur site. Réglage par défaut Réglages Réglages liaison Sélection...
Page 75 Gestion des données Mise à jour du firmware Contacter Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour le régulateur et leur compatibilité avec les versions précédentes. Version actuelle du firmware : Menu/Diagnostic/Information système.
Page 76 Configuration Liquiline CM44P 2. Allez à Menu/Configurer/Configuration générale/Configuration étendue/ Gestion données/Charger config. .  Une liste de toutes les configurations disponibles sur la carte SD s' a ffiche. Un message d' e rreur s' a ffiche s' i l n' y a pas de configuration valide sur la carte.
Page 77 Liquiline CM44P Configuration Fonctions activées par un code d' a ctivation : Fonction Code d'activation commençant par Seconde entrée Memosens 062... Désactivation du bus de terrain au retrait du module 485DP/485MB 0B0... 2 sorties courant (module BASE2-E uniquement) 081... 2) 3) Serveur Web 351...
Page 78 Configuration Liquiline CM44P 10.3 Entrées 10.3.1 Spectromètre Réglages de base Identification du spectromètre Menu/Configurer/Entrées/Chemin : Type capteur Fonction Options Info Voie Sélection • Off L' a ffichage de la voie est activé en mode mesure • On Réglage par défaut La voie n' e st pas affichée en mode mesure, qu' u n...
Page 79 Liquiline CM44P Configuration Configuration étendue Format de température et période de mesure Menu/Configurer/Entrées/Spectromètre/Configuration étendue Fonction Options Info ‣ Format température Sélection Pour la spécification du nombre de • #.# décimales. • #.## Réglage par défaut P riode mesure Sélection • Défaut •...
Page 80 Configuration Liquiline CM44P Réglages d' é talonnage Critères de stabilité Définir la variation autorisée de la valeur mesurée, qui ne doit pas être dépassée pendant une certaine période pendant l' é talonnage. Si la différence admissible est dépassée, l' é talonnage ne sera pas autorisé et sera annulé automatiquement.
Page 81 Liquiline CM44P Configuration Comportement du diagnostic La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé. Menu/Configurer/(Configuration générale ou Entrées<Voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag.
Page 82 Configuration Liquiline CM44P Spectre Menu/Configurer/Entrées/Spectromètre/Configuration étendue/Spectre Fonction Options Info Spectre Sélection Détermine le type d' a ffichage du spectre et de • Intensité stockage du spectre • Absorbance • Référence Réglage par défaut Absorbance ‣ Enregistrement Sélection Pour spécifier si un spectre doit être écrit ou •...
Page 83 Liquiline CM44P Configuration Réglage par défaut du capteur Il est possible de restaurer ici les réglages par défaut du capteur. Menu/Configurer/Entrées/Chemin : Type capteur/Configuration étendue Capteur usine par défaut 2. Répondre à l' i nvite : OKlorsque l' i nvite pour le logiciel de l' a ppareil apparaît.
Page 84 Configuration Liquiline CM44P 10.4 Sorties 10.4.1 Sorties courant La version de base a toujours deux sorties courant. Il est possible de configurer des sorties courant supplémentaires avec des modules d' e xtension. Réglage de la gamme de sortie courant ‣...
Page 85 Liquiline CM44P Configuration Valeur mesurée en fonction de la Source de données Source de données Valeur mesurée Spectromètre Sélection • L* • a* • b* • Température pH verre Sélection • Valeur brute mV pH ISFET • pH • Température Redox Sélection...
Page 86 Configuration Liquiline CM44P Source de données Valeur mesurée Sélection • Température • CAS • Transmission • Absorbance • DCO • DBO Régulateur 1 Sélection • Bipolaire Régulateur 2 (uniquement pour les sorties courant) • Unipolaire+ • Unipolaire- Fonctions mathématiques Toutes les fonctions mathématiques peuvent également être utilisées comme source de données et la valeur calculée comme valeur mesurée.
Page 87 Liquiline CM44P Configuration Délivrer l'état d'un contact de seuil Fonction = Contact de seuil Fonctionnement Options Info Source de données Sélection Sélectionner le contact de seuil par lequel l' é tat Contact de seuil 1 ... 8 du relais doit être délivré.
Page 88 Configuration Liquiline CM44P 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 89 Liquiline CM44P Configuration Fonction = Régulateur Fonctionnement Options Info Fréquence maximale 1 à 180 min Nombre maximum d' i mpulsions par minute Le régulateur calcule la durée d' i mpulsion Mode de fonction. = PFM Réglage par défaut conformément à ce réglage.
Page 90 Configuration Liquiline CM44P Sortie des messages de diagnostic de la chambre de passage CYA27 Fonction = Device status signal Fonction Options Info Mode de fonction. Sélection La fonction permet de délivrer des signaux d' é tat • OK de la chambre de passage CYA27 via un relais.
Page 91 Liquiline CM44P Configuration Formule Fonction = Régulateur Fonctionnement Options Info Mode de fonction. Sélection Long.Imp.Var. = longueur d' i mpulsion variable • Long.Imp.Var.(PWM) Fréq.Imp.Var. = fréquence d' i mpulsion • PFM variable→  88 Réglage par défaut Long.Imp.Var.(PWM) Source de données Sélection...
Page 92 Configuration Liquiline CM44P 10.4.4 PROFIBUS DP et PROFINET Variables d'appareil (appareil → PROFIBUS/PROFINET) Il est ici possible de déterminer les valeurs de process qui doivent être appliquées aux blocs de fonctions PROFIBUS et qui sont ainsi disponibles à la transmission via communication PROFIBUS.
Page 93 Liquiline CM44P Configuration Notez que si vous sélectionnez Comportement Hold = Geler , non seulement le système balise l' é tat, mais il "gèle" également la valeur mesurée. Pour plus d' i nformations sur "Modbus", voir la Directive pour la Communication via Modbus, SD01189C 10.4.6...
Page 94 Configuration Liquiline CM44P 10.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CM44xX CCA250 Dig.in CM44xX CCA250 Dig.out: PFM CM44x / CM44xR – CM44xX: DIO Dig.in: PFM Flow, e.g. Promag53 A0028316  87 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
Page 95 Liquiline CM44P Configuration 6. Mode entrée: Sélectionnez la valeur mesurée correspondante (Débit).  Vous pouvez à présent utiliser l' e ntrée que vous venez de configurer comme grandeur de perturbation pour votre régulateur 7. Variable perturbatrice: Dans le menu du transmetteur, sélectionnez l' e ntrée binaire à...
Page 96 Configuration Liquiline CM44P 10.5.2 Configuration des entrées binaires Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Active/désactive l' e ntrée • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 97 Liquiline CM44P Configuration Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
Page 98 Configuration Liquiline CM44P Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
Page 99 Liquiline CM44P Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit être • Aucune délivrée comme fréquence via la sortie binaire. • Entrées capteur • Entrées binaires • Régulateur • Signaux de bus de terrain •...
Page 100 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info ‣ Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit être • Aucune la source de données pour le contact de seuil.
Page 101 Liquiline CM44P Configuration Source de données Valeur mesurée TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) • Turbidité FNU (uniquement TU/TS) • Turbidité formazine (uniquement TU) • Turbidité solide (uniquement TU) Nitrate Sélection • Température • NO3 • NO3-N Interface Ultrasonique Sélection...
Page 102 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Valeur seuil Les réglages dépendent de Mode de fonction. = Au delà du seuil de la valeur mesurée contrôle ou En dessous seuil de contrôle A0028523 ...
Page 103 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonctionnement Options Info Hystérésis Les réglages dépendent de Mode de fonction. ≠ Taux changement la valeur mesurée L' h ystérésis est nécessaire garantir un comportement stable à la commutation.
Page 104 Configuration Liquiline CM44P A0041544  93 Séquence du signal d' u ne minuterie Échelle de temps Niveau du signal (1 = on, 0 = off) Période Durée signal Instant de démarrage (Date démarrage, Heure démarrage) Menu/Configurer/Fonctions additionnelles/Minuteries/ Minuterie 1 ... 8...
Page 105 Liquiline CM44P Configuration [° C] t [h] A0041704  94 Régulation de température basée sur le temps 1. Programme Minuterie 1 (T1) : • Date démarrage = 01.01.2020 • Heure démarrage = 08:00:00 • Durée signal = 09:00:00 • Période = 24:00:00 2.
Page 106 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques • FM1: Formule • Suivi = On • Source A = Minuterie 1 • Source B = pH d' u ne entrée Memosens pH • Formule = A ET(B<4.0) 3. Utiliser la formule comme source de données d' u n relais.
Page 107 Liquiline CM44P Configuration 3 composants donne la grandeur réglante interne du régulateur, qui est limitée conformément aux réglages (pour PID 2 plages à -100% … +100%). Le diagramme ne montre pas le filtre en aval pour la limitation de la vitesse de variation de la grandeur réglante (paramétrable dans le menu dans Taux changt max /s de Y).
Page 108 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Texte libre Donner un nom au régulateur pour pouvoir l' i dentifier ultérieurement. Régulateur désactivé Sélection En combinaison avec le module DIO, il est • Aucune possible de sélectionner un signal d' e ntrée •...
Page 109 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (p. ex.
Page 110 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "écoulement produit" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 111 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquer la valeur mesurée qui doit être la Dépend de Source de grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut d' u tiliser différentes valeurs mesurées.→...
Page 112 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuer des 20,0 s changements avec une grande prudence.
Page 113 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
Page 114 Configuration Liquiline CM44P 10.6.4 Programmes de nettoyage ATTENTION Les programmes ne sont pas désactivés pendant les activités de maintenance. Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Quitter tous les programmes qui sont actifs.
Page 115 Liquiline CM44P Configuration Chemoclean Un exemple est l' u tilisation de l' i njecteur CYR10B pour le nettoyage des capteurs, par ex. avec CYA112 (raccordement du CYR10B→  43). Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Fonction Options Info Temps nettoyage 0 à 900 s Durée de nettoyage...
Page 116 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/ Config.ChemoCleanPlus Fonction Options Info Mesure ES1 0 ES2 1 ‣ Config. sécurité intégrée Tableau Entrer dans le tableau les états que les relais ou les sorties doivent prendre en cas d' e rreur.
Page 117 Liquiline CM44P Configuration tels que l' e au ou les solutions de nettoyage sont délivrés par des vannes ou des pompes. L' é tat est ici soit : 0 (= "off" ou "fermé") soit 1 (= "on" ou "ouvert"). Exemple de programmation : nettoyage régulier avec de l' e au et deux solutions de nettoyage Étape...
Page 118 Configuration Liquiline CM44P Définition du cycle de nettoyage Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info ‣ Cycle de nettoyage Sélection Choisissez entre un nettoyage qui redémarre • Off à intervalle défini et un programme • Intervalle hebdomadaire personnalisable. • Prog. hebdom.
Page 119 Liquiline CM44P Configuration Autres réglages et nettoyage manuel Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, il est également • Aucun possible d' u tiliser un signal d' e ntrée pour lancer •...
Page 120 Configuration Liquiline CM44P Différence Il est possible de soustraire les valeurs mesurées de deux capteurs et d' u tiliser le résultat pour détecter des erreurs de mesure, par exemple. Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité...
Page 121 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Redondance Fonction Options Info Contrôle écart Sélection Il est possible de surveiller la redondance. Fixer • Off un seuil absolu qui ne doit pas être dépassé. • On Réglage usine Ecart limite Dépend de la valeur...
Page 122 Configuration Liquiline CM44P Avantages de l' u tilisation de la conductivité dégazée dans une centrale électrique, par exemple : • La conductivité engendrée par les produits de corrosion ou la contamination dans l' e au d' a limentation est déterminée dès le démarrage des turbines. Les valeurs de conductivité...
Page 123 Liquiline CM44P Configuration Conductivité différentielle Il est possible de soustraire deux valeurs de conductivité et d' u tiliser le résultat pour surveiller, par exemple, pour surveiller le rendement d' u n échangeur d’ions. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Conduct. double...
Page 124 Configuration Liquiline CM44P Valeur de pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudières.
Page 125 Liquiline CM44P Configuration Le calcul de la capacité résiduelle dépend des facteurs suivants : • Débit • Volume de l' é changeur • Salinité de l' e au à l' e ntrée de l' é changeur • Capacité volumique totale de la résine •...
Page 126 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Capacité échangeur cationique Fonction Options Info Cond. entrée REI Capteur de conductivité Sélectionner le capteur de conductivité en amont raccordé de l' e ntrée de la colonne de l' é changeur.
Page 127 Liquiline CM44P Configuration Cela nécessite un capteur pour le chlore libre CCS51E et un capteur pour le chlore total CCS53E. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode /Chlore combiné Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage usine...
Page 128 Configuration Liquiline CM44P Symbole Configuration Type d'opérandes Type de résultat Exemple ³ Cube Numérique Numérique B³ Sinus Numérique Numérique SIN(A) Cosinus Numérique Numérique COS(B) Fonction exponentielle e Numérique Numérique EXP(A) Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique LOG(A) Maximum de deux valeurs Numérique...
Page 129 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 8/Mode = Formule Fonction Options Info Formule Texte défini par l' u tilisateur Tableau →  127  S' a ssurer que la notation exacte est utilisée (majuscule). Les espaces avant et après les caractères mathématiques ne sont pas...
Page 130 Configuration Liquiline CM44P 2. Raccorder un signal d' e ntrée analogique d' u n débitmètre volumique au module AI. 3. Configurer la fonction mathématique Formule : Source A = signal d' e ntrée phosphate et Source B = signal d' e ntrée débit volumique.
Page 131 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Commutation gamme mesure Fonction Options Info Réglage GMC 1 ... 2 Si vous entrez les deux codes upgrade, vous disposez de deux jeux de paramètres indépendants l' u n de l' a utre pour la commutation de la gamme de mesure.
Page 132 Configuration Liquiline CM44P Menu/Configurer/Fonctions additionnelles/Commutation gamme mesure Fonction Options Info Sortie courant Unité gamme Dépend de Mode de Les unités ne sont requises que pour Mode de basse fonction. fonction. = Conductivité . Les autres unités sont prédéfinies et ne peuvent pas être modifiées.
Page 133 Liquiline CM44P Configuration Menu/Configurer/Fonctions additionnelles/Modules diagnostic Fonction Options Info Valeur mesurée Sélection Indiquer la valeur mesurée qui doit déclencher le Dépend de la Source de message de diagnostic. données Selon la source de données, il est possible d' u tiliser différentes valeurs mesurées. →  99 Réglage par défaut...
Page 134 Étalonnage Liquiline CM44P Étalonnage • Les capteurs avec protocole Memosens sont étalonnés en usine. • En fonction des conditions du process, il faut décider d' e ffectuer ou non un étalonnage lors de la première mise en service. • Dans de nombreuses applications standard, un étalonnage supplémentaire n' e st pas nécessaire.
Page 135 Liquiline CM44P Étalonnage 11.2.2 Application étalonnage Réglages du menu CAL/CH..x:y Spectromètre/Spectromètre/Application étalonnage Fonction Options Info Dataset Options Sélectionner le bloc de données. Dataset 1 ... 50 Réglage par défaut Dataset 1 Pack Options Pack de mesure des couleurs couleur Réglage par défaut couleur Paramètre...
Page 136 Étalonnage Liquiline CM44P 11.2.3 Température Réglages du menu CAL/CH..x:y Spectromètre/Spectromètre/Température Fonction Options Info Créer offset Action L' o ffset actuel est affiché. Entrer le nouvel offset [K]. Accepter les données étalon.  Le nouvel offset est utilisé. Démarrer l\' é talonnage CAL/CH..x:y Spectromètre/...
Page 137 Liquiline CM44P Diagnostic et suppression des défauts Diagnostic et suppression des défauts 12.1 Suppression générale des défauts Le transmetteur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
Page 138 Diagnostic et suppression des défauts Liquiline CM44P Problème Cause possible Tests et/ou mesures correctives ‣ Des valeurs sont affichées Module mal câblé Vérifier les modules et le câblage. mais : ‣ Système d' e xploitation Mettre l' a ppareil hors tension puis à nouveau •...
Page 139 Liquiline CM44P Diagnostic et suppression des défauts Selon NAMUR NE 107, les messages de diagnostic sont caractérisés par : • Numéro de message • Catégorie d' e rreur (lettre devant le numéro de message) • F = (Failure) – Défaut : un dysfonctionnement a été détecté...
Page 140 Diagnostic et suppression des défauts Liquiline CM44P Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Message diagnostic Sélection Vous pouvez désactiver ou réactiver un message • Off de diagnostic ici. • On Désactiver signifie : Réglage par défaut •...
Page 141 Réglages usine Tests ou mesures correctives Défaut Firmware Erreur appareil interne Mettre à jour le software. Firmware incompatible Contacter le SAV Endress+Hauser. Défaut Firmware Remplacer le fond de panier (SAV Endress +Hauser). Module électr. Module électronique défectueux Remplacer le module.
Page 142 Une remise à zéro aux paramètres d' u sine est effectuée Vérification appareil Vérification appareil en cours, veuillez attendre Service IP actif Le commutateur service Endress+Hauser est activé L' a ppareil se trouve à l' a dresse 192.168.1.212. ‣ Désactiver le commutateur service pour modifier les réglages IP sauvegardés.
Page 143 Registre plein Régler la mémoire sur tampon circulaire. Désactiver le registre. ‣ Erreur licence Contacter le SAV Endress+Hauser. Sauvegarde des La sauvegarde de la configuration a échoué paramètres ‣ Répéter. Chargement param. ok Configuration chargée avec succès...
Page 144 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages usine Tests ou mesures correctives Perturbation régulateur Avertissement entrée du régulateur L' é tat de la grandeur de perturbation n' e st pas OK ‣ Vérifier l' a pplication. 951 - Hold actif CH1 ..
Page 145 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Gamme rH calculé Calcul de la rH en dehors de la gamme de mesure Gamme cond. Conductivité différentielle en dehors de la gamme differentiel. de mesure...
Page 146 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Type capteur Tous Le capteur n' e st pas adapté à la configuration appareil ou la configuration appareil doit être modifiée pour un nouveau type de capteur Passer à...
Page 147 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Stérilisation, SIP, P, C, O Le nombre de stérilisations spécifié sera bientôt atteint. La mesure est toujours possible. ‣ Remplacer le capteur.
Page 148 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Electrode verre P (verre) Seuils d' i mpédance dépassés par excès/par défaut Electrode verre P (verre) La mesure peut continuer jusqu' à...
Page 149 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur DEL capteur O (opt.) LED capteur : pas de tension ‣ Contacter le SAV. Contrôle capteur Erreurs gamme capteur ‣ Contacter le SAV.
Page 150 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Défaut capteur N, T, S Lampedu capteur défectueuse Causes : vieillissement, fin de la durée de vie, perturbation mécanique/vibration Remplacer le capteur.
Page 151 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Facteur d\' i nstall. C (ind.) Facteur d' i nstallation dépassé par excès/par défaut, alarme Facteur d\' i nstal. C (ind.) Cause : distance trop petite entre la paroi et le capteur (<...
Page 152 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Temps de fonction. Heures de fonctionnement > 15 °C, la mesure est toujours possible Remplacer le capteur. Changer le seuil de surveillance.
Page 153 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Temps de fonction. O (amp.) Heures de fonctionnement > 160 nA (COS22D), la mesure est toujours possible Remplacer le capteur. Changer le seuil de surveillance.
Page 154 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Temps de fonction. Heures de fonctionnement > 120 °C, la mesure est toujours possible Remplacer le capteur. Changer le seuil de surveillance.
Page 155 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Etal. capteur P, O, I, DI Avertissement point zéro max., la mesure peut continuer Causes possibles : capteur vieux ou défectueux, référence bloquée, solution d' é...
Page 156 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Etalonnage capteur M P (ISFET) Avertissement point de travail max., la mesure peut continuer Causes possibles : capteur vieux ou défectueux, référence bloquée, solution d' é...
Page 157 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Etal. capteur Avertissement consommation d' é lectrolyte Le seuil fixé pour la capacité de l' é lectrolyte a été atteint. Remplacer l' é lectrolyte.
Page 158 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Capteur référence Alarme : Impédance de la membrane de référence trop faible. Vérifier ou remplacer le capteur. Vérifier/corriger le seuil de référence.
Page 159 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Chang. lampe Alarme remplacement de la lampe Causes possibles : intensité résiduelle de la lampe faible, la durée de vie de la lampe n' a pas été...
Page 160 Diagnostic et suppression des défauts Liquiline CM44P N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Temp. procédé N, S, U, SC, Température de process élevée haute Ne pas augmenter la température de process. Vérifier le système d' é lectrode.
Page 161 Liquiline CM44P Diagnostic et suppression des défauts N° Message Réglages par défaut Type de Tests ou mesures correctives capteur Conductivité basse Tableau de concentration (conductivité) Conductivité de process sous la valeur la plus faible du tableau ‣ Compléter le tableau.
Page 162 Diagnostic et suppression des défauts Liquiline CM44P Chaque message est horodaté. En outre, la configuration et la description du message sont affichées tel que cela a été sauvegardé dans Menu/Configurer/Configuration générale/ Configuration étendue/Réglages diagnostics/Comportement diag. . 12.9 Journal événement 12.9.1...
Page 163 Liquiline CM44P Diagnostic et suppression des défauts DIAG/Registres Fonction Options Info Evènements étalonnage Liste chronologique des événements d' é talonnage Montrer Les événements sont Sélectionner un événement particulier pour affichés afficher plus de détails. Aller à la date Entrée de l'utilisateur Utiliser cette fonction pour aller directement à...
Page 164 Diagnostic et suppression des défauts Liquiline CM44P 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  98 Affichage simultané de deux graphes, celui du haut est sélectionné...
Page 165 Liquiline CM44P Diagnostic et suppression des défauts DIAG/Registres Fonction Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données 1 ...
Page 166 Diagnostic et suppression des défauts Liquiline CM44P DIAG/Simulation Fonction Options Info Entrées mesure Simulation d' u ne valeur mesurée (uniquement pour les capteurs) Voie : paramètre Ce menu apparaît autant de fois qu' i l y a d' e ntrées de mesure.
Page 167 Liquiline CM44P Diagnostic et suppression des défauts DIAG/Test système Fonction Options Info Heartbeat La fonctionnalité Heartbeat n' a aucun effet sur les sorties et leur état. Il est possible de démarrer la vérification à tout moment sans affecter la mesure.
Page 168 Diagnostic et suppression des défauts Liquiline CM44P 12.13 Informations sur l'appareil 12.13.1 Information système DIAG/Information système Fonctionnement Options Info Tag appareil Lecture seule Désignation individuelle de l' a ppareil → Configuration générale Code commande Lecture seule Cette référence permet de commander un hardware identique.
Page 169 Liquiline CM44P Diagnostic et suppression des défauts DIAG/Information système Fonctionnement Options Info Ethernet Lecture seule Informations spécifiques Ethernet • Activer L' a ffichage dépend du protocole de Uniquement avec option Ethernet, • Serveur web bus de terrain utilisé. EtherNet/IP, Modbus TCP, Modbus RS485 •...
Page 170 Diagnostic et suppression des défauts Liquiline CM44P DIAG/Information système Fonctionnement Options Info Fonction. Heartbeat Les fonctions Heartbeat ne sont disponibles qu' a vec la version d' a ppareil appropriée ou un code d' a ccès optionnel. Appareil Lecture seule Disponibilité...
Page 171 Liquiline CM44P Diagnostic et suppression des défauts 12.14 Historique du firmware Date Version Modifications du firmware Documentation 12/2019 01.07.00 Extension BA01570C/07/FR/07.19 • Support pour nouveau module BASE2 BA00486C/07/FR/02.13 • PROFINET BA01245C/07/FR/08.20 • Nouveau capteur Memosens Wave CAS80E • Nouveau capteur Memosens Wave CKI50 •...
Page 172 • L' a fficheur local peut être verrouillé via Modbus ou EtherNet/IP • L' é tat de la sortie peut également être enregistré dans le registre de données • Nom du tampon pH Endress+Hauser 9.18 changé en 9.22 • Le facteur du CUS51D peut être interrogé via bus de terrain 03/2016 01.06.00 Firmware d' o rigine...
Page 173 Liquiline CM44P Maintenance Maintenance Effets sur le process et la commande de process ‣ Prendre à temps toutes les précautions nécessaires pour assurer la sécurité de fonctionnement et la fiabilité du point de mesure complet. La maintenance du point de mesure comprend : •...
Page 174 Maintenance Liquiline CM44P 13.1.2 Capteurs numériques ATTENTION Les programmes ne sont pas désactivés pendant les activités de maintenance. Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Quitter tous les programmes qui sont actifs.
Page 175 • Les réparations sont effectuées par le service après-vente du fabricant ou par des utilisateurs formés • Seul le Service Endress+Hauser ou nos usines sont autorisées à réaliser la transformation d' u n appareil certifié en une autre version certifiée •...
Page 176 Accessoires Liquiline CM44P Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Les accessoires listés sont techniquement compatibles avec le produit dans les instructions. 1. Des restrictions spécifiques à l' a pplication de la combinaison de produits sont possibles.
Page 177 Liquiline CM44P Accessoires Memosens CPS91E • Capteur de pH pour les milieux fortement chargés • Avec orifice en guise de diaphragme • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps91e Information technique TI01497C Memosens CPS31E •...
Page 178 Accessoires Liquiline CM44P Memosens CPS72E • Capteur de redox pour les applications de process chimiques • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps72e Information technique TI01576C Memosens CPF82E • Capteur de redox pour les opérations minières, l' e au industrielle et le traitement des eaux usées...
Page 179 Liquiline CM44P Accessoires Memosens CPS76E • Capteur de pH/redox pour technologie de process • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps76e Information technique TI01601C Memosens CPS96E • Capteur de pH/redox pour les milieux fortement pollués et les solides en suspension •...
Page 180 Accessoires Liquiline CM44P Memosens CLS82E • Capteur de conductivité hygiénique • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cls82e Information technique TI01529C Capteurs d'oxygène Memosens COS22E • Capteur d' o xygène ampérométrique hygiénique avec stabilité de mesure maximale sur plusieurs cycles de stérilisation...
Page 181 Liquiline CM44P Accessoires Capteurs de turbidité Turbimax CUS51D • Pour la mesure néphélométrique de turbidité et de solides dans les eaux usées • Méthode de la lumière pulsée à 4 faisceaux • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cus51d...
Page 182 15.2 Accessoires spécifiques à la communication Device Care SFE100 • Configuration d' a ppareils Endress+Hauser • Montage rapide et aisé, mise à jour des applications en ligne, connexion en un seul clic aux appareils • Identification automatique du matériel et mise à jour du catalogue de drivers d' a ppareil •...
Page 183 Liquiline CM44P Accessoires Kit, module d'extension 4R • 4 x relais • Réf. 71125376 Kit, module d'extension 2AO • 2 x sortie analogique 0/4 à 20 mA • Réf. 71135632 Kit, module d'extension 4AO • 4 x sortie analogique 0/4 à 20 mA •...
Page 184 Accessoires Liquiline CM44P Code d'activation pour Ethernet/IP et serveur web Référence XPC0018 Code d'activation pour Modbus TCP et serveur web Référence XPC0020 Code upgrade pour serveur Web pour BASE2 Référence XPC0021 Code d'activation pour PROFINET et serveur web Base2 Référence XPC0022 Code d'activation pour HART Référence XPC0023...
Page 185 Liquiline CM44P Accessoires 15.5.3 Connecteur femelle M12 intégré et jonction de câble avec bande Velcro Kit CM442/CM444/CM448/CSF48 : douille intégrée M12 pour capteurs numériques • Préconfectionnée • Réf. 71107456 Kit CM442/CM444/CM448/CSF48 : douille intégrée M12 pour PROFIBUS DP/Modbus RS485 • Codée B, préconfectionnée •...
Page 186 Caractéristiques techniques Liquiline CM44P Caractéristiques techniques 16.1 Entrée Variables mesurées Spectromètre Couleur (L*, a*, b*) Capteurs Memosens --> Documentation du capteur raccordé Gammes de mesure Spectromètre --> Documentation du capteur raccordé Capteurs Memosens --> Documentation du capteur raccordé Types d' e ntrée •...
Page 187 Liquiline CM44P Caractéristiques techniques 16.2 Entrées numériques, passives Spécification électrique • Consommation de courant (passif) • Isolation galvanique Étendue de mesure • Haute : 11 … 30 V DC • Basse : 0 … 5 V DC Courant d' e ntrée nominal max.
Page 188 Caractéristiques techniques Liquiline CM44P PROFIBUS DP/RS485 Codage du signal EIA/TIA-485, conforme PROFIBUS-DP selon IEC 61158 Vitesse de transmission des données 9,6 kBd, 19,2 kBd, 45,45 kBd, 93,75 kBd, 187,5 kBd, 500 kBd, 1,5 MBd, 6 MBd, 12 MBd Séparation galvanique Connecteurs Borne à...
Page 189 Liquiline CM44P Caractéristiques techniques Signal de défaut Réglable, conformément à la recommandation NAMUR NE 43 • Dans la gamme de mesure 0 ... 20 mA (HART n' e st pas disponible avec cette gamme de mesure) : Courant de défaut de 0 à 23 mA •...
Page 190 Caractéristiques techniques Liquiline CM44P Spécification de câble Type de câble Recommandation : câble blindé Spécification de câble Max. 2,5 mm (14 AWG) 16.7 Sorties relais Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) • 2 ou 4 contacts inverseurs unipolaires (en option avec modules d' e xtension) Charge maximale •...
Page 191 Liquiline CM44P Caractéristiques techniques 16.8 Données spécifiques au protocole HART ID fabricant Type d' a ppareil 155D Révision appareil Version HART Fichiers de description de l' a ppareil (DD/ www.endress.com/hart DTM) Device Integration Manager DIM Variables d' a ppareil 16 variables d' a ppareil définies par l' u tilisateur et 16 prédéfinies, variables dynamiques PV, SV, TV, QV Caractéristiques prises en charge...
Page 192 Caractéristiques techniques Liquiline CM44P Données d' e ntrée 4 valeurs de consigne (valeur, unité, état), 8 valeurs numériques (valeur, état), informations de diagnostic Caractéristiques prises en charge Adresse réglable via DHCP ou software Ethernet/IP Protocole EtherNet/IP Certification ODVA Profil d' a ppareil Appareil générique (Product type: 0x2B)
Page 193 Liquiline CM44P Caractéristiques techniques PROFINET Protocole "Application layer protocol for decentral device periphery and distributed automation", PNIO version 2.34 Type de communication 100 MBit/s Classe de conformité Classe de conformité B Classe Netload Classe Netload II Débit en bauds 100 Mbps automatique avec détection full-duplex Durées de cycle...
Page 194 Caractéristiques techniques Liquiline CM44P un routeur standard WiFi/WLAN/LAN/GSM ou 3G avec une adresse IP définie par l' u tilisateur. Port TCP Caractéristiques prises en charge • Configuration de l' a ppareil commandée à distance(1 session) • Sauvegarde/restauration de la configuration de l' a ppareil (via carte SD) •...
Page 195 Liquiline CM44P Caractéristiques techniques Entrées de câble Entrées de câble de transmetteurs pour la zone non explosible Identification de l'entrée de câble au fond de l'appareil Presse-étoupe adapté B, C, H, I, 1-8 M16x1,5 mm/NPT3/8"/G3/8 A, D, F, G M20x1,5 mm/NPT1/2"/G1/2 M12x1,5 mm ...
Page 196 Caractéristiques techniques Liquiline CM44P Spécification de câble Presse-étoupe Diamètre de câble admissible M16x1,5 mm 4 à 8 mm (0.16 à 0.32") M12x1,5 mm 2 à 5 mm (0.08 à 0.20") M20x1,5 mm 6 à 12 mm (0.24 à 0.48") NPT3/8"...
Page 197 Liquiline CM44P Caractéristiques techniques 16.11 Environnement Température ambiante Appareil encastrable • En général 0 à 50 ˚C (32 à 122 ˚F), à l' e xception des packs listés sous le point suivant • 0 à 45 ˚C (32 à 113 ˚F) pour les packs suivants : CM44P-**DINP2M4*A5FI******+...
Page 198 Caractéristiques techniques Liquiline CM44P Montage sur mât, sur tube Gamme de fréquence 10 à 500 Hz (sinusoïdal) Amplitude 10 à 57,5 Hz : 0,15 mm 57,5 à 500 Hz : Durée d' e ssai 10 cycles de fréquence / axe, en 3 axes (1 oct./min) Montage sur paroi Gamme de fréquence...
Page 199 Liquiline CM44P Caractéristiques techniques Poids Appareil de terrain Appareil complet Env. 2,1 kg (4.63 lbs), selon la version Module individuel Env. 0,06 kg (0.13 lbs) Appareil encastrable CM44P (entièrement configurés) Env. 0,95 kg (2.1 lbs) Module individuel Env. 0,06 kg (0.13 lbs) Afficheur externe (sans câble)
Page 200 Index Liquiline CM44P Index Chemoclean Plus ......115 Chlore combiné ......126 Accessoires Classe climatique .
Page 201 Liquiline CM44P Index Variables mesurées ..... . 186 Intégration système Entrées Bus de terrain ......53 Binaires .
Page 202 Index Liquiline CM44P Prendre le spectre de référence ....134 Sécurité PROFIBUS Configuration ......8 Raccordement .
Page 203 Liquiline CM44P Index Valeur de pH calculée ..... . . 124 Valeur rH ....... . 121 Variables d' a ppareil .
Page 204 *71630426* 71630426 www.addresses.endress.com...
