3.
Connectez des contacts isolés et secs ouverts normalement
(fonctionnant à 60 Vcc maximum, 30 Vca RMS maximum et 20 mA
maximum) sur les broches 1 et 2 de l'appareil REPO (voir
Figure 15). Utilisez un câble tressé non blindé de
taille 0,75 mm
REMARQUE Un contact distinct doit couper simultanément l'alimentation CA d'entrée de
l'onduleur.
4.
Rebranchez le connecteur REPO sur le port REPO.
5.
Assurez-vous que le commutateur REPO connecté à l'extérieur
n'est pas activé afin de permettre l'alimentation des prises de sortie
de l'onduleur.
6.
Branchez l'onduleur et démarrez-le en appuyant sur le
bouton Marche pendant environ trois secondes.
7.
Activez le commutateur REPO externe pour tester la fonction
REPO.
8.
Désactivez le commutateur REPO externe et redémarrez l'onduleur.
9.
Passez à la section suivante, « Connexions Électriques et Mise en
Marche ».
EATON Guide d'Installation Powerware
2
2
–0,5 mm
(18–20 AWG).
Broche 1

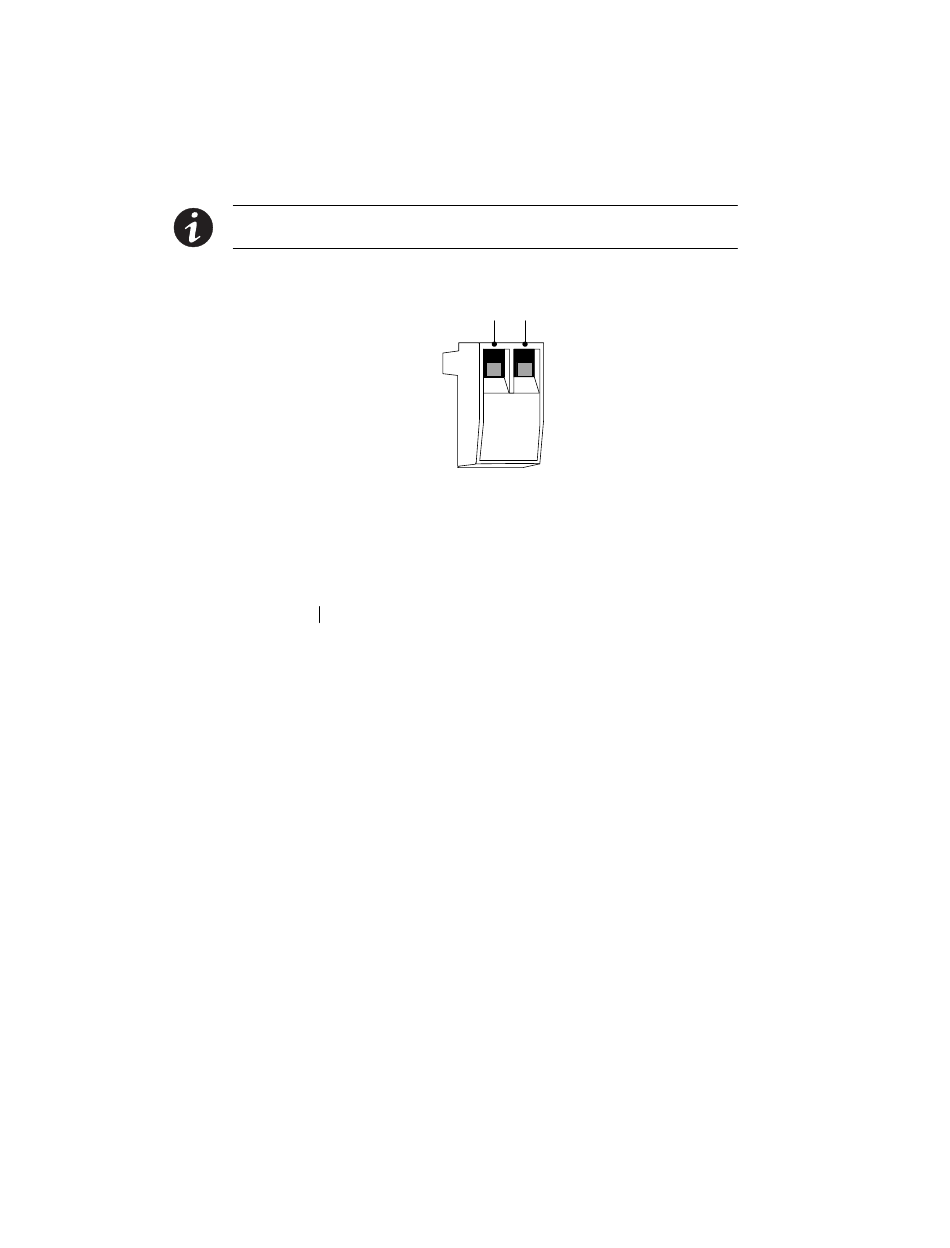

Figure 15. Connecteur REPO
®
5125 (9910-P65) Onduleur pour Applications IBM
INSTALLATION
Broche 2
®
S
164201638 Rev A
59
