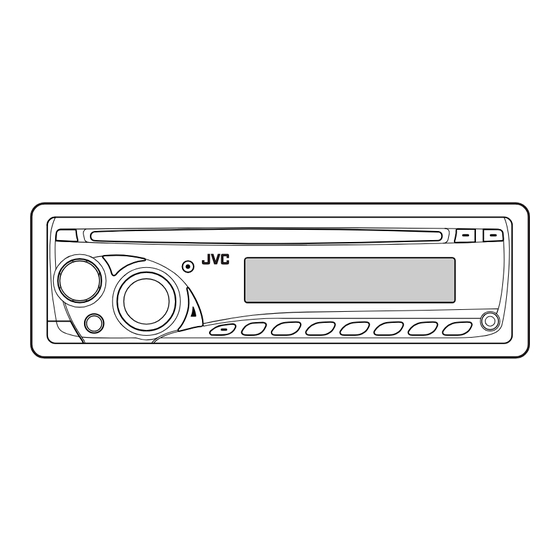

JVC KD-APD49 Manuel D'instructions
  1. Manuels
  2. Marques
  3. JVC Manuels
  4. Récepteurs de voiture
  5. KD-APD49
  6. Manuel d'instructions
JVC KD-APD49 Manuel D'instructions

JVC KD-APD49 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
CD RECEIVER
RECEPTOR CON CD
RÉCEPTEUR CD
For canceling the display demonstration, see page 6.
Para cancelar la demostración en pantalla, consulte la página 6.
Pour annuler la démonstration des affichages, référez-vous à la page 6.
For installation and connections, refer to the separate manual.
Para la instalación y las conexiones, refiérase al manual separado.
Pour l'installation et les raccordements, se référer au manuel séparé.
INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D'INSTRUCTIONS
KD-APD49/KD-PDR40
KD-APD49/KD-PDR40
KD-APD49/KD-PDR40
For customer Use:
Enter below the Model
No. and Serial No. which
are located on the top or
bottom of the cabinet. Retain
this information for future
reference.
Model No.
Serial No.
GET0483-001A
[J]

Publicité

Table des Matières
loading

Manuels Connexes pour JVC KD-APD49

Sommaire des Matières pour JVC KD-APD49

  • Page 1 CD RECEIVER KD-APD49/KD-PDR40 RECEPTOR CON CD KD-APD49/KD-PDR40 RÉCEPTEUR CD KD-APD49/KD-PDR40 For canceling the display demonstration, see page 6. Para cancelar la demostración en pantalla, consulte la página 6. Pour annuler la démonstration des affichages, référez-vous à la page 6. For installation and connections, refer to the separate manual.
  • Page 2 – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. Caution: Changes or modifications not approved by JVC could void the user’s authority to operate the equipment. IMPORTANT FOR LASER PRODUCTS 1. CLASS 1 LASER PRODUCT 2.

  • Page 3: Table Des Matières

    M MODE, press M MODE again. • Waiting for about 5 seconds without pressing any of these buttons will automatically cancels the functions mode. KD-APD49 is equipped with the steering wheel Attaching the control panel remote control function. • See the Installation/Connection Manual (separate...

  • Page 4: Control Panel

    Control panel — KD-APD49 / KD-PDR40 Parts identification Display window ∞ (up) / (down) buttons Number buttons (eject) button RPT (repeat) button (standby/on attenuator) button RND (random) button Control dial AUX (auxiliary) input jack Remote sensor Source display / Track number / Folder number /...

  • Page 5: Remote Controller

    Remote controller — Main elements and features RM-RK50 Installing the lithium coin battery (CR2025) (standby/on/attenuator) button • Turns the power on if pressed briefly or attenuates the sound when the power is on. • Turns the power off if pressed and held. ∞...

  • Page 6: Getting Started

    To drop the volume in a Getting started moment (ATT) To restore the sound, press Basic operations the button again. Turn on the power. To turn off the power Ÿ Basic settings • See also “General settings — PSM” on pages 14 and 15.

  • Page 7: Radio Operations

    When an FM stereo broadcast is hard to Radio operations receive Lights up when monaural mode is activated. Ÿ Reception improves, but the stereo effect will be lost. Lights up when receiving an FM stereo broadcast with sufficient signal strength. To restore the stereo effect, repeat the same procedure.

  • Page 8: Manual Presetting

    Manual presetting Disc operations Ex.: Storing the FM station of 92.50MHz into preset number 4 of the FM1 band. Playing a disc in the unit All tracks will be played repeatedly until you change the source or eject the disc. To stop play and eject the disc Preset number flashes for a while.

  • Page 9: Changing The Display Information

    • To use direct folder access on MP3/WMA discs, it Changing the display information is required that folders are assigned with 2-digit numbers at the beginning of their folder names— 01, 02, 03, and so on. To select a particular track in a folder While playing an audio CD or CD Text (for MP3 or WMA discs): Disc title/performer *...

  • Page 10: Selecting The Playback Modes

    iPod operations Selecting the playback modes You can use only one of the following playback modes You can play songs in an Apple iPod by connecting it at a time. with the supplied direct connection cable for iPod. You can control playback from the unit or from your iPod.
  • Page 11 Adjust the sound as you want. (See Selecting a track from the menu pages 12 and 13.) Enter the main menu. To control playback from your iPod “IPOD MODE” appears on the display. ∞ ¢ Now the /number buttons work as the menu selecting buttons. •...

  • Page 12: Sound Adjustments

    To exit from menu selecting mode To check other information while listening to an iPod * The menu selecting mode will be canceled: Current track number with the elapsed – If no operations are performed for about playing time Current track number with 10 seconds.
  • Page 13 Select a sound characteristic. Indication, [Range] LOUD * (loudness), [LOUD ON or LOUD OFF] Boost low and high frequencies to produce a well-balanced sound at a low volume level. Adjust the sound elements of the selected SUBWOOFER * , [00 to 08, initial: 04] sound characteristic.

  • Page 14: General Settings - Psm

    General settings — PSM You can change PSM (Preferred Setting Mode) items Adjust the PSM item selected. listed in the table below and on page 15. Select a PSM item. Repeat steps 2 and 3 to adjust other PSM items if necessary. Finish the procedure.
  • Page 15 Indications Item Setting, [reference page] : Initial) AUDIOBOOKS * • NORMAL : You can select the playback speed of the “Audiobook” sound file in Speed control of • FASTER your iPod. “Audiobook” • SLOWER SCROLL * • ONCE : Scrolls the displayed information once. Scroll •...

  • Page 16: Other External Component Operations

    Other external component Title assignment operations You can assign names to 30 station frequencies (FM and AM) and up to 8 characters for each station name. You can connect an external component to the AUX (auxiliary) input jack on the control panel. Select FM/AM.

  • Page 17: Maintenance

    To play new discs Maintenance New discs may have some rough spots around the inner and outer edges. If How to clean the connectors such a disc is used, this unit may reject Frequent detachment will deteriorate the connectors. the disc. To minimize this possibility, periodically wipe the To remove these rough spots, rub the edges with a connectors with a cotton swab or cloth moistened with...

  • Page 18: Tuner Operations

    General Playing a CD-R or CD-RW • If you change the source while listening to a disc or • Use only “finalized” CD-Rs or CD-RWs. an iPod, playback stops. • This unit can only play back files of the same type as Next time you select “CD”...
  • Page 19 • This unit can recognize a total of 512 files, • iPod shuffle cannot be used with this unit. • You can control the iPod from this unit when “JVC” or 255 folders, and 8 hierarchical levels. • This unit can play back files recorded in VBR (variable “...

  • Page 20: Troubleshooting

    Preset value setting for each sound mode Preset value Sound mode BASS (bass) MID (mid-range) TRE (treble) LOUD (loudness) Freq. Level Freq. Level Freq. Level USER 60 Hz Q1.0 1.0 kHz 00 Q1.25 7.5 kHz 00 Q1.25 ROCK 100 Hz Q1.0 1.0 kHz 00 Q1.25 10.0 kHz +02 Q1.25...
  • Page 21 Symptoms Remedies/Causes • Disc cannot be played back. • Use a disc with MP3/WMA tracks recorded in a format compliant with ISO 9660 Level 1, Level 2, Romeo, or Joliet. • Add the extension code <.mp3> or <.wma> to the file names.

  • Page 22: Specifications

    ±12 dB (7.5 kHz, 10 kHz, 12.5 kHz, 15 kHz) Q (Q-slope): Q0.5 to Q2.0 Frequency Response: 40 Hz to 20 000 Hz Line-Out Level/Impedance: KD-APD49: 5.0 V/20 kΩ load (full scale) KD-PDR40: 2.5 V/20 kΩ load (full scale) Subwoofer-Out Level/Impedance: KD-APD49: 5.0 V /20 kΩ...
  • Page 23 CD PLAYER SECTION Type: Compact disc player Signal Detection System: Non-contact optical pickup (semiconductor laser) Number of Channels: 2 channels (stereo) Frequency Response: 5 Hz to 20 000 Hz Dynamic Range: 96 dB Signal-to-Noise Ratio: 98 dB Wow and Flutter: Less than measurable limit MP3 Decoding Format: Max.
  • Page 24 – Consulte a su distribuidor o a un técnico experto en radio/televisión. Precaución: Los cambios o modificaciones no aprobados por JVC pueden anular la autoridad del usuario para operar el equipo. IMPORTANTE PARA PRODUCTOS LÁSER 1. PRODUCTO LÁSER CLASE 1 2.
  • Page 25 • Si deja transcurrir 5 segundos sin pulsar ninguno de estos botones, cancelará automáticamente el modo de funciones. Fijación del panel de control El KD-APD49 está equipado con la función de control remoto en el volante de dirección. • Para la conexión, consulte el Manual de instalación/conexión (volumen separado).

  • Page 26: Panel De Control - Kd-Apd49

    Panel de control — KD-APD49 / KD-PDR40 Identificación de las partes Ventanilla de visualización ∞ Botones (arriba) / (abajo) Botones numéricos Botón (expulsión) Botón RPT (repetición) Botón (atenuador/en espera encendido) Botón RND (aleatorio) Disco de control Toma de entrada AUX (auxiliar) Sensor remoto Visualización de fuente / Número de pista / Número...

  • Page 27: Control Remoto

    Control remoto — Elementos principales y funciones RM-RK50 Instalación de la pila botón de litio (CR2025) Botón (atenuador/en espera/encendido) • La unidad se enciende al pulsarlo brevemente o el sonido se atenúa cuando está encendida. • La unidad se apaga si lo pulsa y mantiene pulsado. ∞...

  • Page 28: Procedimientos Iniciales

    Para disminuir el Procedimientos iniciales volumen en un instante (ATT) Operaciones básicas Para restablecer el sonido, presione el botón otra vez. Encienda la unidad. Para apagar la unidad Ÿ Ajustes básicos • Véase también “Configuraciones generales — PSM” en las páginas 14 y 15. No podrá...

  • Page 29: Operaciones De La Radio

    Cuando una radiodifusión en FM estéreo sea Operaciones de la radio difícil de recibir Se enciende cuando se activa el modo monaural. Ÿ Se consigue mejorar la recepción, pero se pierde el Se enciende cuando se recibe una efecto estereofónico. radiodifusión FM estéreo con una intensidad de señal suficiente.

  • Page 30: Preajuste Manual

    Preajuste manual Operaciones de los discos Ej.: Almacenando una emisora FM de 92,50MHz en el número de preajuste 4 de la banda FM1. Para reproducir un disco en el receptor Todas las pistas se reproducen repetidamente hasta que usted cambie la fuente o extraiga el disco. Para detener la reproducción y expulsar el El número de preajuste parpadea disco...

  • Page 31: Otras Funciones Principales

    • Para poder utilizar el acceso directo a carpetas en Cambio de la información en pantalla los discos MP3/WMA, tiene que haber asignado a las carpetas un número de 2 dígitos que preceda a sus respectivos nombres—01, 02, 03, y así sucesivamente.

  • Page 32: Cómo Seleccionar Los Modos De Reproducción

    Operaciones del iPod Cómo seleccionar los modos de reproducción Puede reproducir canciones con un iPod Apple Podrá utilizar solamente uno de los siguientes modos conectándolo con el cable de conexión directa para iPod suministrado. de reproducción a la vez. Puede controlar la reproducción desde la unidad o desde su iPod.
  • Page 33 Ajuste el sonido según se desee. Seleccionar una pista en el menú (Consulte las páginas 12 y 13). Ingrese al menú principal. Para controlar la reproducción desde el iPod Aparece “IPOD MODE” en la pantalla. ∞ ¢ Ahora los botones •...

  • Page 34: Ajustes Del Sonido

    Para salir del modo de selección de menús Para comprobar otra información mientras escucha un iPod * El modo de selección de menú será cancelado: Número de pista actual con el tiempo de – Si no se realiza ninguna operación durante reproducción transcurrido Número de pista aproximadamente 10 segundos.
  • Page 35 Seleccione una característica de sonido. Indicación, [Margen] LOUD * (sonoridad), [LOUD ON o LOUD OFF] Refuerza las frecuencias altas y bajas para producir un sonido bien balanceado a bajos niveles de volumen. Ajuste los elementos de sonido de la SUBWOOFER * , [00 a 08, inicial: 04] característica de sonido seleccionada.

  • Page 36: Configuraciones Generales-Psm

    Configuraciones generales—PSM Puede cambiar los elementos de PSM (Modo de ajustes Ajuste la opción de PSM seleccionada. preferidos) enumerados en la siguiente tabla y en la página 15. Repita los pasos 2 y 3 para ajustar las otras Seleccione una opción de PSM. opciones de PSM, si fuera necesario.
  • Page 37 Indicaciones Opción Ajuste, [página de referencia] ( : Inicial) AUDIOBOOKS * • NORMAL : Puede seleccionar la velocidad de reproducción de un archivo de Control de velocidad • FASTER sonido “Audiobook” en su iPod. de “Audiobook” • SLOWER SCROLL * •...

  • Page 38: Operaciones Del Otro Componente Externo

    Operaciones del otro Asignación de título componente externo Puede asignar nombres a 30 frecuencias de emisoras (FM y AM) y hasta un máximo de 8 caracteres para cada Puede conectar un componente externo al jack de nombre de emisora. entrada AUX (auxiliar) en el panel de control. Selecciona FM/AM.

  • Page 39: Mantenimiento

    Para reproducir discos nuevos Mantenimiento Los discos nuevos podrían presentar ciertas irregularidades en sus bordes Cómo limpiar los conectores interior y exterior. Si intenta utilizar un Un desmontaje frecuente producirá el deterioro de los disco en tales condiciones, el receptor conectores.

  • Page 40: Operaciones Del Sintonizador

    General Reproducción de un CD-R o CD-RW • Utilice sólo CD-Rs o CD-RWs “finalizados”. • La reproducción cesa si cambia la fuente mientras • Si el disco incluye tanto archivos CD de audio (CD-DA) escucha un disco o un iPod. como archivos MP3/WMA, esta unidad podrá...
  • Page 41 • Esta unidad puede reconocer un total de 512 archivos, • Puede controlar el iPod desde la unidad cuando en la 255 carpetas, y 8 niveles de jerarquías. pantalla del iPod aparezca “JVC” o “ ” después de la • Este receptor puede reproducir archivos grabados en conexión.

  • Page 42: Localización De Averías

    Configuración del valor preajustado para cada modo de sonido Valor preajustado Modo de BASS (graves) MID (rango medio) TRE (agudos) LOUD sonido (sonoridad) Frec. Nivel Frec. Nivel Frec. Nivel USER 60 Hz Q1.0 1.0 kHz 00 Q1.25 7.5 kHz 00 Q1.25 ROCK 100 Hz Q1.0 1.0 kHz...
  • Page 43 Síntomas Soluciones/Causas • Utilice un disco con pistas MP3/WMA grabadas en • No se puede reproducir el disco. un formato compatible con ISO 9660 Nivel 1, Nivel 2, Romeo o Joliet. • Añada el código de extensión <.mp3> o <.wma> a los nombres de archivos.

  • Page 44: Especificaciones

    Impedancia de salida: 1 kΩ Otro terminal: Toma de entrada AUX (auxiliar), Conector iPod , Entrada remota en el volante de dirección (sólo para KD-APD49) SECCIÓN DEL SINTONIZADOR Gama de frecuencias: FM: con el intervalo entre canales 87,5 MHz a 107,9 MHz...
  • Page 45 SECCIÓN DEL REPRODUCTOR DE CD Tipo: Reproductor de discos compactos Sistema de detección de señal: Captor óptico sin contacto (láser semiconductor) Número de canales: 2 canales (estereofónicos) Respuesta de frecuencias: 5 Hz a 20 000 Hz Gama dinámica: 96 dB Relación señal a ruido: 98 dB Lloro y trémolo:...

  • Page 46: Précautions

    Veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures performances possibles. Précautions: Tout changement ou modification non approuvé par JVC peut annuler l’autorité de l’utilisateur d’utiliser l’appareil. IMPORTANT POUR PRODUITS LASER 1. PRODUIT LASER CLASSE 1 2.
  • Page 47 • Attendre environ 5 secondes sans appuyer sur aucune de ces touches annule automatiquement le mode de fonction. Fixation du panneau de commande Le KD-APD49 est muni d’une fonction de télécommande de volant. • Référez-vous au Manuel d’installation/ raccordement (volume séparé) pour les connexion.

  • Page 48: Panneau De Commande

    Panneau de commande — KD-APD49 / KD-PDR40 Identification des parties Fenêtre d’affichage ∞ Touches (haut) / (bas) Touches numériques Touche (éjection) Touche RPT (répétition) Touche (attente/sous tension Touche RND (aléatoire) atténuation) Prise d’entrée AUX (auxiliaire) Molette de commande Affichage de la source / Numéro de plage / Numéro Capteur de télécommande...

  • Page 49: Télécommande - Rm-Rk50

    Télécommande — Composants principaux et RM-RK50 caractéristiques Mise en place de la pile-bouton au lithium (CR2025) Touche (attente/sous tension/atténuation) • Appuyez brièvement sur cette touche pour mettre l’appareil sous tension ou atténuer le son si l’appareil est déjà sous tension. Pour Californie des États-Unis seulement: •...

  • Page 50: Pour Commencer

    Pour couper le volume Pour commencer momentanément (ATT) Pour rétablir le son, Opérations de base appuyez de nouveau sur la touche. Mise sous tension de l’appareil. Pour mettre l’appareil hors tension Ÿ Réglages de base • Référez-vous aussi aux “Réglages généraux — PSM” aux pages 14 et 15.

  • Page 51: Fonctionnement De La Radio

    Quand une émission FM stéréo est difficile à Fonctionnement de la recevoir radio S’allume quand le mode monophonique est mis en service. Ÿ La réception est améliorée, mais l’effet stéréo est perdu. S’allume lors de la réception d’une émission FM Pour rétablir l’effet stéréo, répétez la même stereo avec un signal suffisamment fort.

  • Page 52: Préréglage Manuel

    Préréglage manuel Opérations des disques Ex.: Mémorisation de la station FM de fréquence 92,50MHz sur le numéro de préréglage 4 de la Lecture d’un disque dans bande FM1. l’autoradio Toutes les plages sont reproduites répétitivement jusqu’à ce que vous changiez la source ou éjectiez le disque. Pour arrêter la lecture et éjecter le disque •...

  • Page 53: Changement Des Informations Sur L'affichage

    • Pour utiliser l’accès direct aux dossiers sur un disque Changement des informations sur MP3/WMA, il faut qu’un numéro de 2 chiffres soit l’affichage affecté au début du nom des dossiers—01, 02, 03, etc. Pour choisir une plage particulière dans un dossier (pour les disques MP3 ou WMA): Lors de la lecture d’un CD ou d’un CD Text...

  • Page 54: Sélection Des Modes De Lecture

    Utilisation de iPod Sélection des modes de lecture Vous pouvez utiliser un des modes de lecture suivants Vous pouvez reproduire les morceaux d’un iPod Apple à la fois. en réalisant une connexion avec le câble de connexion directe pour iPod. Vous pouvez commander la lecture à...

  • Page 55: Commande De La Lecture À Partir De L'appareil

    Ajustez le son comme vous le Sélection d’une plage à partir du souhaitez. (Voir les pages 12 et 13). menu Entrez dans le menu principal. Pour commander la lecture à partir de votre iPod “IPOD MODE” apparaît sur l’affichage. ∞ ¢...

  • Page 56: Ajustements Sonores

    Pour quitter le mode de sélection de menu Pour vérifier les autres informations tout en écoutant un iPod * Le mode de sélection de menu est annulé: Numéro de la plage actuelle avec la durée – Si aucune opération n’est effectuée pendant de lecture écoulée Numéro de la plage environ 10 secondes.

  • Page 57: Mémorisation De Votre Propre Mode Sonore

    Choisissez une caractéristique sonore. Indication, [Plage] LOUD* (loudness), [LOUD ON ou LOUD OFF] Accentue les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de Ajustez les éléments du son de la volume. caractéristique sonore choisie. Ajustez la fréquence.

  • Page 58: Réglages Généraux - Psm

    Réglages généraux — PSM Vous pouvez changer les options PSM (mode des Ajustez l’option PSM choisie. réglages préférés) du tableau ci-dessous et de la page Répétez les étapes 2 et 3 pour ajuster les Choisissez une option PSM. autres options PSM si nécessaire. Terminez la procédure.
  • Page 59 Indications Élément Réglage, [page de référence] ( : Réglage initial) AUDIOBOOKS * • NORMAL : Vous pouvez choisir la vitesse de lecture du fichier sonore Commande • FASTER “Audiobook” dans votre iPod. de vitesse de • SLOWER “Audiobook” SCROLL * •...

  • Page 60: Utilisation D'un Autre Appareil Extérieur

    Utilisation d’un autre Affectation d’un titre appareil extérieur Vous pouvez affecter un nom à 30 fréquences de station (FM et AM) et un maximum de 8 caractères pour chaque Vous pouvez connecter un appareil extérieur à la prise nom. d’entrée AUX (auxiliaire) sur le panneau de commande. Choisissez FM/AM.

  • Page 61: Entretien

    Pour reproduire un disque neuf Entretien Les disques neufs ont parfois des ebarbures sur le bord intérieur et Comment nettoyer les connecteurs extérieur. Si un tel disque est utilisé, cet Un détachement fréquent détériorera les connecteurs. autoradio risque de le rejeter. Pour minimiser ce problème, frottez périodiquement les Pour retirer ces ebarbures, frotter les bords avec un connecteurs avec un coton tige ou un chiffon imprégné...

  • Page 62: Fonctionnement Du Tuner

    Généralités Lecture d’un CD-R ou CD-RW • Si vous changez la source pendant l’écoute d’un • Utilisez uniquement des CD-R ou CD-RW “finalisés”. disque ou de iPod, la lecture s’arrête. • Cet appareil peut uniquement reproduire les fichiers La prochaine fois que vous choisissez “CD” ou “IPOD” du même type que ceux du premier fichier détecté...
  • Page 63 255 dossiers et 8 niveaux de hiérarchie. • Vous pouvez commander iPod à partir de cet appareil • Cet auroradio peut reproduire les fichiers enregistrés quand “JVC” ou “ ” apparaît sur l’affichage de iPod au mode VBR (débit binaire variable). après la connexion.

  • Page 64: Guide De Dépannage

    Valeur préréglée pour chaque mode sonore Valeur préréglée Mode sonore BASS (graves) MID (médiums) TRE (aigus) LOUD (loudness) Fréq. Niveau Fréq. Niveau Fréq. Niveau 60 Hz Q1.0 1.0 kHz Q1.25 7.5 kHz 00 Q1.25 USER 100 Hz Q1.0 1.0 kHz Q1.25 10.0 kHz +02 Q1.25 ROCK...
  • Page 65 Symptôme Remèdes/Causes • Le disque ne peut pas être reproduit. • Utilisez un disque avec des plages MP3/WMA enregistrées dans un format compatible avec ISO 9660 Niveau 1, Niveau 2, Romeo ou Joliet. • Ajoutez le code d’extension <.mp3> ou <.wma> aux noms de fichier.

  • Page 66: Spécifications

    KD-APD49: 5,0 V/20 kΩ en charge (pleine échelle) KD-PDR40: 2,5 V/20 kΩ en charge (pleine échelle) Niveau de sortie du caisson de grave/Impédance: KD-APD49: 5,0 V/20 kΩ en charge (pleine échelle) KD-PDR40: 2,5 V/20 kΩ en charge (pleine échelle) Impédance de sortie: 1 kΩ...
  • Page 67 SECTION DU LECTEUR CD Type: Lecteur de disque compact Système de détection du signal: Capteur optique sans contact (laser semi- conducteur) Nombre de canaux: 2 canaux (stéréo) Réponse en fréquence: 5 Hz à 20 000 Hz Plage dynamique: 96 dB Rapport signal sur bruit: 98 dB Pleurage et scintillement:...
  • Page 68 Having TROUBLE with operation? Please reset your unit Refer to page of How to reset your unit Still having trouble?? USA ONLY Call 1-800-252-5722 http://www.jvc.com We can help you! EN, SP, FR © 2007 Victor Company of Japan, Limited 1107DTSMDTJEIN...
