7.5 Raccorder les câbles pour capteurs, actionneurs et alimentation au connecteur
Sortie TOR
Tableau 7-5 Variante de câblage "Sortie TOR avec montage 1 fil"

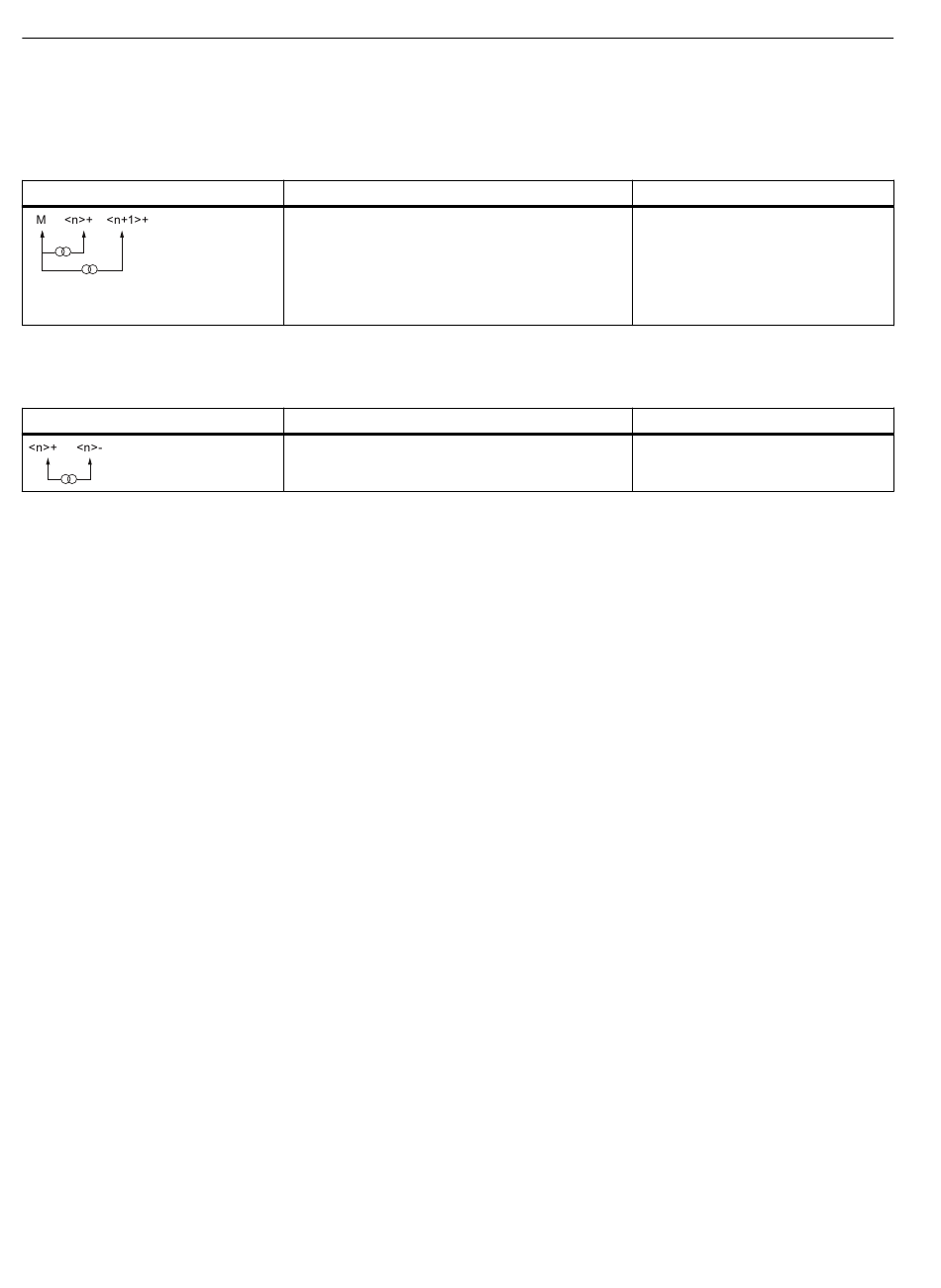

Schéma de câblage
Tableau 7-6 Variante de câblage "Sortie TOR avec montage 2 fils"
Schéma de câblage
7.5
Raccorder les câbles pour capteurs, actionneurs et alimentation au
connecteur
7.5.1
Choisir la connectique
Types de bornes
Les types de bornes suivants sont disponibles pour la CFU pour le raccordement des câbles
aux capteurs et actionneurs ou à l'alimentation.
● Bornes Push in (comprises dans l'étendue de la livraison de la CFU)
● Bornes à vis (disponibles comme accessoire)
Plus d'informations
● Rubrique "Préparer les câbles (Page 63)"
● Rubrique "Raccorder un câble avec borne push-in (Page 63)"
● Rubrique "Raccorder un câble avec borne à vis (Page 64)"
● Rubrique "Raccorder l'alimentation à la CFU (Page 56)"
● Rubrique "CFU PA : Raccorder un appareil de terrain PROFIBUS PA (Page 59)"
● Rubrique "Raccorder un capteur/actionneur à la CFU (Page 60)"
● Rubrique "Outils et couples de serrage (Page 190)"
62
Bornes
● <n>+, <n+1>+,....
plusieurs signaux de sortie DQ<n>+, DQ<n
+1>+, ...
● M ou <n>- : masse
Bornes
● <n>+ : signal de sortie, voie DQ<n>+
● <n>- : masse correspondante, voie DQ<n>-
Connexion
Une connexion à la terre commune
à plusieurs voies :
● Bornier M -
ou
● Masse voie <n>-
Connexion
Une connexion à la masse pour une
voie
Manuel de mise en service, 08/2019, A5E39253959-AD
SIMATIC CFU
