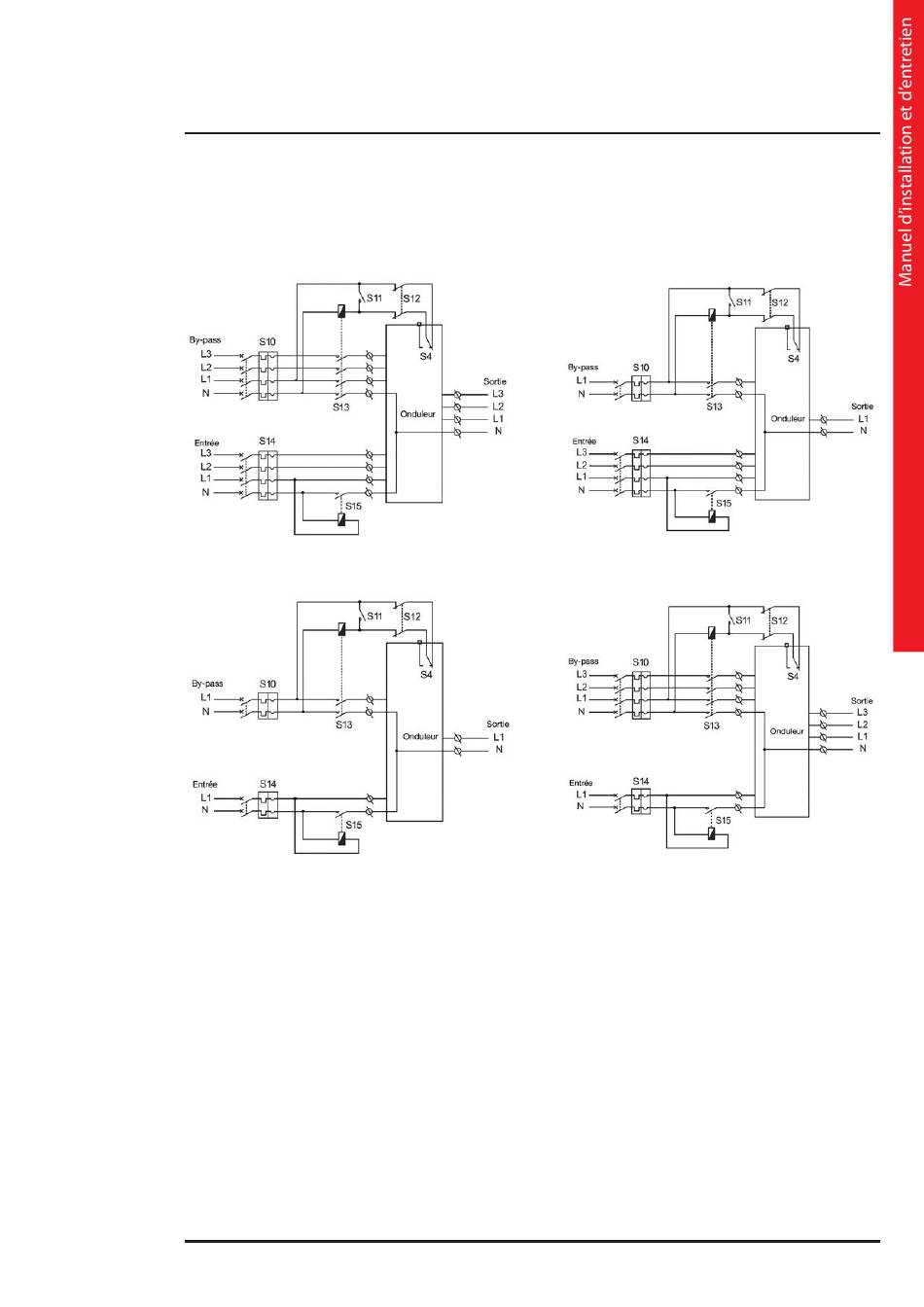

Système de distribution TT ou TN-S et schémas de branchement du circuit de protection de backfeed avec ligne
de bypass séparée de l'entrée de secteur.
Configuration Triphasé/Triphasé
Configuration Monophasé/Monophasé
S10-S14: interrupteurs magnétothermiques - différentiels prescrits pour la ligne d'entrée et la ligne de bypass S13:
télérupteur d'ouverture de la ligne de bypass
S15 :
télérupteur d'ouverture du neutre de la ligne d'entrée de secteur
S11 :
sectionneur en parallèle avec la bobine du télérupteur S13
S12 :
sectionneur bipolaire en série sur la ligne vers le connecteur EC9 de la carte d'interface contacts
S4 :
contact auxiliaire de backfeed
Configuration Triphasé/Monophasé
Configuration Monophasé/Triphasé
(disponible uniquement pour entrée MONOPHASÉE
et sortie à TROIS PHASES INDÉPENDANTES)
Trimod MCS®
25
