5. Installation

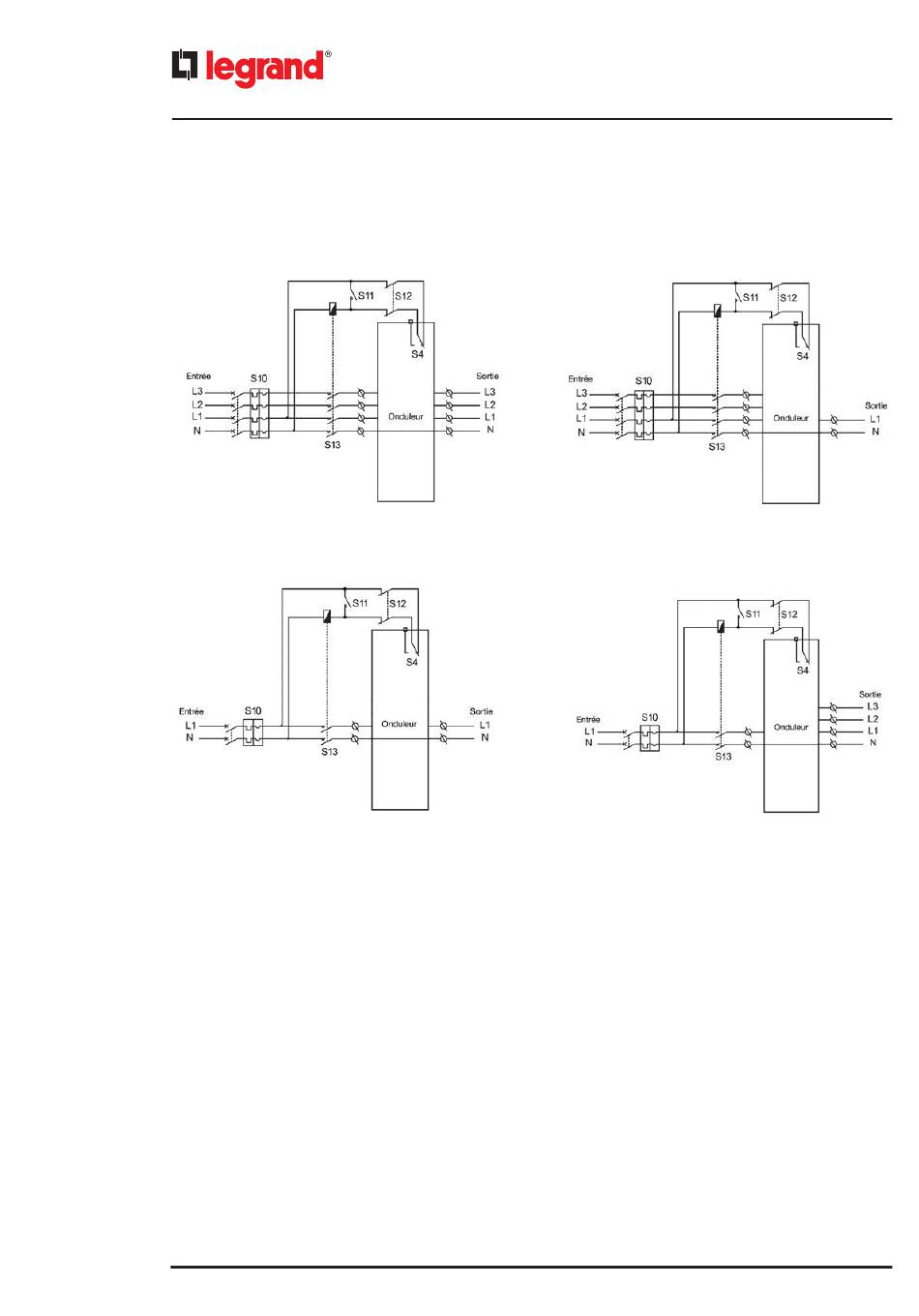

Système de distribution TT ou TN-S et schémas de branchement du circuit de protection de backfeed avec ligne
de bypass commune avec l'entrée de secteur.
Configuration Monophasé/Monophasé
S10 :
S11 :
S12 :
S4:
24
Configuration Triphasé/Triphasé
interrupteurs magnétothermiques - différentiels prescrits pour la ligne d'entrée et la ligne de Entrée S13 :
télérupteur d'ouverture de la ligne d'entrée de secteur
sectionneur en parallèle avec la bobine du télérupteur S13
sectionneur bipolaire en série sur la ligne vers le connecteur EC9 de la carte d'interface contacts
contact auxiliaire de backfeed
arrivata qua
Configuration Triphasé/Monophasé
Configuration Monophasé/Triphasé
