5. Uso
a. Conexión DMX512

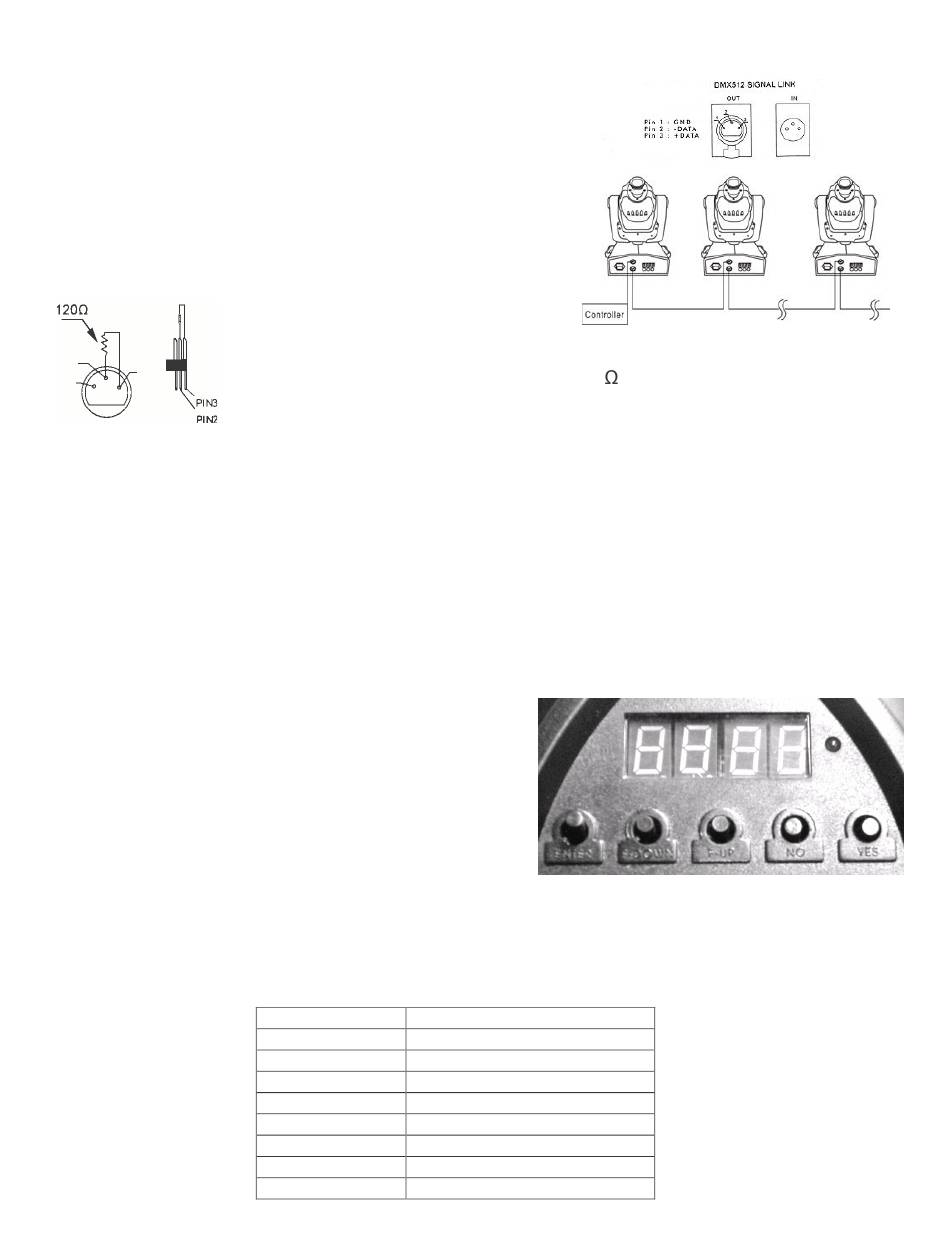

Conecte la salida XLR hembra de 3 polos de su controlador con la
entrada XLR macho de 3 polos del VDP150SC3 con el cable XLR
incluido. Es posible conectar varios VDP150SC3 en serie. Utilice un
cable XLR blindado con dos hilos conductores con conectores XLR de
entrada y de salida.
b. Conexión DMX-512 con una terminación
Se recomienda una terminación si el cable DMX
debe cubrir una gran distancia o si se usa en un
medio ambiente con mucho ruido eléctrico (ej. una discoteca). L La terminación DMX no es
más que un conector XLR con una resistencia de 120 de polo 2 a polo 3 (véase figura a la
izquierda). La terminación impide que el ruido eléctrico corrompa la señal de control numérico.
Este conector XLR está conectado a la salida XLR del último aparato de la serie.
c. Determinar la dirección inicial del proyector DMX
Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los aparatos
reaccionen a las señales de control correctas. Esta dirección inicial digital es el primer canal en el cual el aparato
reaccionará a las señales DMX del controlador DMX. Es posible elegir entre una sola dirección inicial para toda una
serie de aparatos o una dirección inicial por aparato. Con una sola dirección inicial para una serie de aparatos, todos
los aparatos reaccionarán sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal
afecta a los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará
independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en cuestión.
En el caso del VDP150SC3 de 3 canales, la dirección inicial del primer aparato es 1. Introduzca 4 (1 + 3) para el
segundo aparato, introduzca 7 (4 + 3) para el tercer aparato etc.
El LED al lado de la pantalla indica el estado de la señal DMX.
LED intermitente: señal DMX presente
LED apagado: no hay señal DMX
Al activar el aparato, la pantalla visualiza la dirección inicial DMX. Ajuste la dirección inicial deseada con los botones
YES/NO. Pulse ENTER para confirmar. La pantalla visualizará "PASS" para confirmar sus ajustes. Es posible
seleccionar otras funciones con los botones F-DOWN y F-UP, modificar con los botones YES y NO y confirmar con
el botón ENTER.
El aparato tiene las siguientes funciones:
VDP150SC3
código función correspondiente
F1 Pan
F2 Tilt
F3 Ajuste
F4 Controlado por la música
F5 Programa automático
F6 Función maestro-esclavo
F7 Sin función
F8 Pantalla arriba/abajo
