b) Fusible
• Débranchez l'appareil du réseau électrique avant de remplacer un fusible.
• Si la lampe est grillée, le fusible doit probablement également être remplacé.
• Remplacez un fusible sauté par un exemplaire identique (voir "7. Spécifications techniques" à la p.13):
1. Dévissez le porte-fusible du dos de l'appareil avec un tournevis approprié.
2. Enlevez l'ancien fusible et remplacez-le.
3. Remettez le porte-fusible et serrez-le avec le tournevis.
c) Montage de l'appareil
• Un technicien qualifié doit installer l'appareil en respectant EN 60598-2-17 et toute autre norme applicable.
• La construction portante de l'appareil doit être capable de supporter 10 x le poids de l'appareil pendant une
heure, sans qu'une déformation de la construction en résulte.
• Fixez votre VDP150SC3 à l'aide d'un câble de sécurité (sécurité supplémentaire).
• Evitez de vous positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un
technicien qualifié doit réviser l'appareil avant la mise en service. Organisez une révision minutieuse annuelle.
• Installez l'appareil à un endroit où personne ne peut passer ou s'asseoir et où personne ne peut le toucher.
• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction,
les matériaux d'installation requis etc. De temps en temps, un technicien qualifié doit vérifier la construction
portante et l'appareil même. N'essayez pas d'installer cet appareil vous-même si vous n'avez pas les
qualifications requises ; une installation incorrecte peut entraîner des blessures.
• Déterminez l'angle d'inclinaison au moyen de l'étrier de montage et serrez les vis de montage.
• Enlevez tout matériau inflammable dans un rayon de 50cm autour de l'appareil.
• Un électricien qualifié doit établir la connexion électrique.
• Branchez l'appareil sur le réseau électrique par la fiche d'alimentation. Ne le branchez pas sur un bloc de puissance.
• Un expert doit approuver l'installation avant qu'elle puisse être prise en service.
5. Emploi

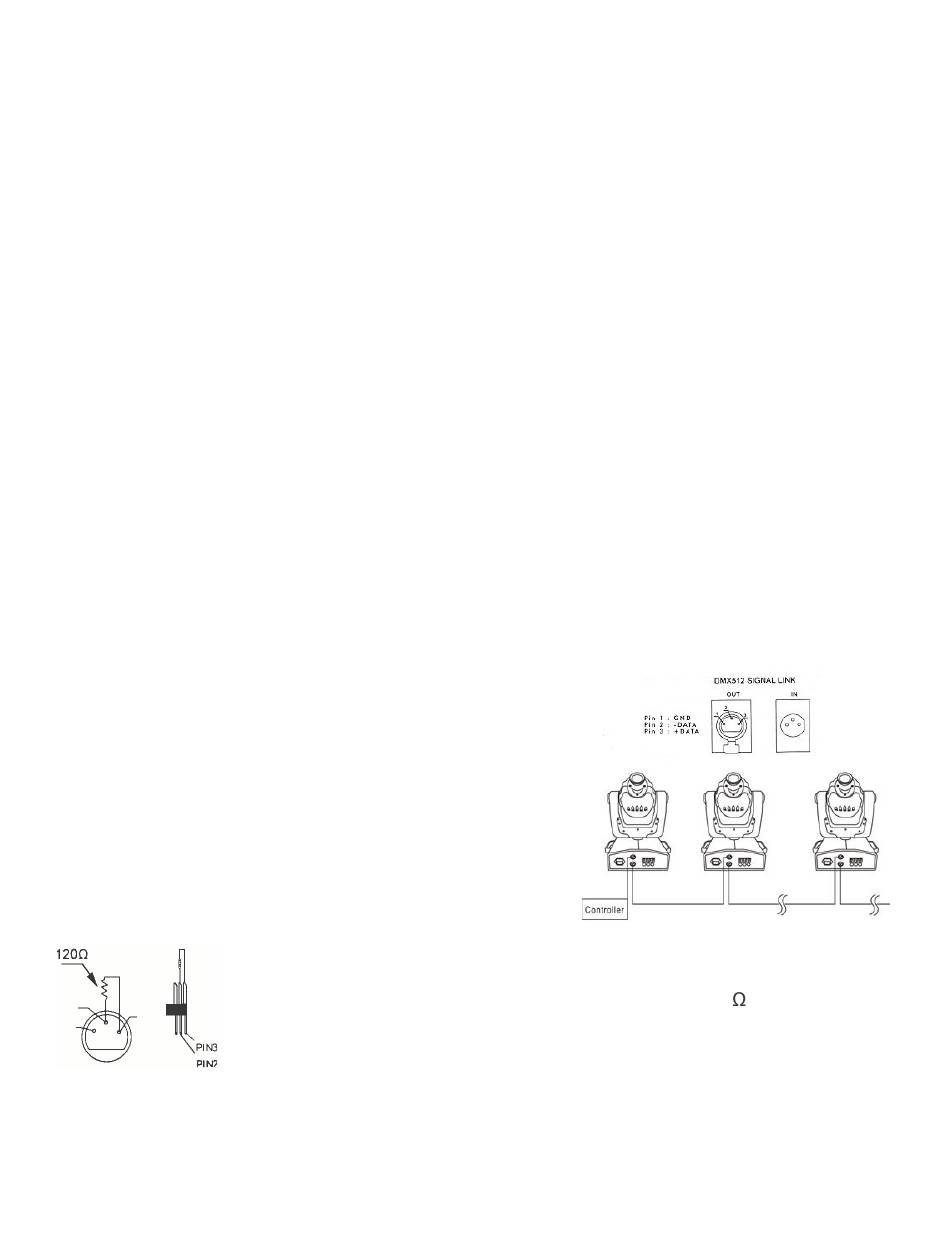

a. Connexion DMX512
Connectez la sortie XLR femelle 3 broches de votre contrôleur avec
l'entrée XLR mâle 3 broches de votre VDP150SC3 à l'aide du câble
XLR inclus. Plusieurs VDP150SC3 peuvent être connectés en série.
Utilisez un câble blindé à double fil conducteur avec des connecteurs
XLR d'entrée et de sortie.
b. Connexion DMX-512 avec terminaison
Une terminaison est à recommander si le câble DMX doit couvrir une grande distance ou s'il
est utilisé dans un environnement avec beaucoup de bruit électrique (ex. un discothèque).
La terminaison n'est rien qu'une fiche XLR avec une résistance de 120 de broche 2 vers
broche 3 (voir illustration à gauche) qui prévient la corruption du signal de contrôle
numérique par le bruit électrique. Cette fiche XLR est connectée à la sortie XLR du dernier
appareil de la série.
c. Déterminer l'adresse de départ du projecteur DMX
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer que les appareils
corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique indique le numéro de canal sur
lequel l'appareil écoute le contrôleur DMX. Déterminez cette adresse avec les interrupteurs DIP au dos de l'appareil.
VDP150SC3
11
