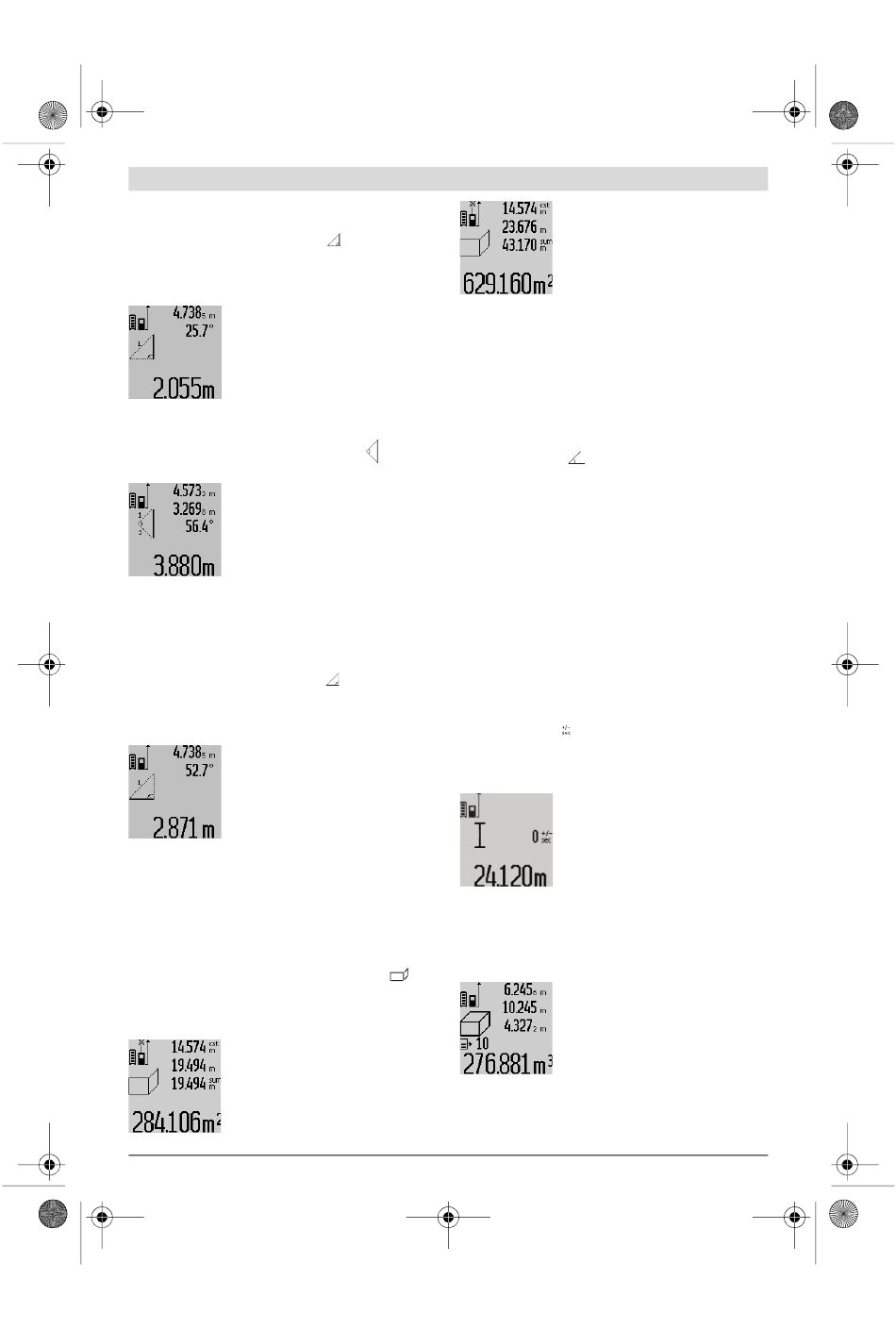

a) Nepřímé měření výšek (viz obr. C)
Stiskněte tolikrát tlačítko změny funkce 8, až se na displeji ob-
jeví ukazatel pro nepřímé měření výšky
Dbejte na to, aby byl měřicí přístroj ve stejné výšce jako dolní
měřený bod. Nakloňte poté měřicí přístroj kolem vztažné rovi-
ny a změřte jako u měření délky dráhu „1".
Po ukončení měření se zobrazí výsledek
hledané dráhy „X" ve výsledkovém řádku
c. Naměřené hodnoty dráhy „1" a úhlu
„ α" jsou v řádcích naměřených hodnot a.
b) Dvojité nepřímé měření výšek (viz obr. D)
Stiskněte tolikrát tlačítko změny funkce 8, až se na displeji ob-
jeví ukazatel pro dvojité nepřímé měření výšky
Změřte jako u měření délky dráhy „1" a „2" v tomto pořadí.
Po ukončení měření se zobrazí výsledek
hledané dráhy „X" ve výsledkovém řádku
c. Naměřené hodnoty drah „1", „2" a úh-
lu „ α" jsou v řádcích naměřených hodnot
a.
Dbejte na to, aby vztažná rovina měření (např. zadní hrana
měřicího přístroje) u všech jednotlivých měření během proce-
su měření zůstala na přesně stejném místě.
c) Nepřímé měření délek (viz obr. E)
Stiskněte tolikrát tlačítko změny funkce 8, až se na displeji ob-
jeví ukazatel pro nepřímé měření délky
Dbejte na to, aby byl měřicí přístroj ve stejné výšce jako hle-
daný měřený bod. Nakloňte poté měřicí přístroj kolem vztaž-
né roviny a změřte jako u měření délky dráhu „1".
Po ukončení měření se zobrazí výsledek
hledané dráhy „X" ve výsledkovém řádku
c. Naměřené hodnoty dráhy „1" a úhlu
„ α" jsou v řádcích naměřených hodnot a.
Měření ploch stěn (viz obr. F)
Měření ploch stěn slouží k tomu, aby se zjistil součet několika
jednotlivých ploch se společnou výškou.
Ve vyobrazeném příkladu má být zjištěna celková plocha ně-
kolika stěn, jež mají stejnou výšku místnosti A, ale různé délky
B.
K měření ploch stěn stiskněte tolikrát tlačítko změny funkce
8, až se na displeji objeví ukazatel pro měření ploch
Změřte výšku místnosti A jako při měření délky. Naměřená
hodnota („cst") se zobrazí v horním řádku naměřených hod-
not a. Laser zůstává zapnutý.
Potom změřte délku B
cha se automaticky vypočítá a zobrazí ve
výsledkovém řádku c. Naměřená hodnota
délky je v prostředním řádku naměřených
hodnot a. Laser zůstává zapnutý.
Bosch Power Tools
.
1
Můžete změřit libovolně mnoho dalších délek B
maticky sečteny a vynásobeny výškou A.
Předpokladem pro správný výpočet ploch je, aby první změ-
řená délka (v příkladu výška místnosti A) byla pro všechny díl-
čí plochy identická.
Měření sklonu (viz obrázek G)
Stiskněte tlačítko měření sklonu 3, na displeji se objeví ukaza-
.
1
tel pro měření sklonu
2
strana měřicího přístroje. Opakovaným stisknutím tlačítka mě-
ření sklonu 3 se jako vztažné plochy použijí boční plochy měři-
cího přístroje a zobrazení displeje se znázorní otočené o 90°.
Stiskněte tlačítko měření 2, aby se naměřená hodnota zafixo-
vala a převzala do paměti naměřených hodnot. Opakovaným
stisknutím tlačítka měření 2 měření pokračuje.
Bliká-li během procesu měření ukazatel, byl měřicí přístroj
příliš bočně nakloněný.
Pokud jste v základních nastaveních zapnuli funkci „Digitální
vodováha", zobrazuje se hodnota sklonu i v jiných měřicích
funkcích v řádku d displeje 1.
Funkce časovače
. Funkce časovače pomůže např., když se má zabránit pohy-
1
bům měřicího přístroje během měření.
Pro funkci časovače podržte stisknuté tlačítko 6, až se na dis-
pleji objeví ukazatel .
V řádku naměřené hodnoty a se zobrazí časový interval od ini-
cializace až do změření. Časový interval lze stlačením tlačítka
Plus 11 resp. Mínus 5 nastavit mezi 1 s a 60 s.
Seznam posledních naměřených hodnot
Měřicí přístroj uloží 50 posledních naměřených hodnot
a jejich výpočty a zobrazí je v opačném pořadí (nejprve po-
slední naměřenou hodnotu).
.
první stěny. Plo-
1
Nejsou-li u nového stisknutí tlačítka 7 uložena žádná další mě-
ření, přejde měřící přístroj zpět do poslední měřící funkce.
Česky | 175
Změřte nyní délku B druhé stěny. V pro-
2
středním řádku naměřených hodnot a
zobrazená dílčí naměřená hodnota se při-
počte k délce B . Součet obou délek
1
(„sum", zobrazený v dolním řádku namě-
řených hodnot a) se vynásobí uloženou
výškou A. Celková hodnota plochy se zob-
razí ve výsledkovém řádku c.
, budou auto-
X
. Jako vztažná rovina slouží zadní
Měření následuje po uplynutí nastavené-
ho časového intervalu automaticky.
Funkci časovače lze použít i při měřeních
vzdálenosti uvnitř jiných měřicích funkcí
(např. měření ploch). Sčítání a odčítání
výsledků měření a též trvalá měření nej-
sou možná.
Pro vyvolání uložených měření stiskněte
tlačítko 7. Na displeji se objeví výsledek
posledního měření, k tomu indikátor se-
znamu naměřených hodnot e a očíslování
zobrazených měření s paměťovým mís-
tem.
