Mise en service
52
7.4.6
Configuration des relais
Il y a trois façons de configurer le relais (sélection dans le champ R1) sur les appareils avec
configuration à distance du groupe de paramètres :
• Alarme
Le relais ferme le contact 41/42 (état hors tension sûr) dès qu' u ne alarme se produit et
que le réglage dans la colonne "Contact alarme" est "Oui". Ces réglages peuvent être
modifiés si nécessaire (champ F5 et suivants).
• Seuil
Le relais ne ferme le contact 42/43 que si l' u n des seuils programmés est dépassé
(→ 37), mais pas si une alarme se produit.
• Alarme + seuil
Le relais ferme le contact 41/42 si une alarme se produit. En cas de dépassement d' u n
seuil, le relais ne ferme ce contact que si l' e rreur E067 est réglée sur "Oui" lors de
l' a ffectation du relais (champ F6).
Pour illustrer les états des contacts de relais, voir → 37.
• Lorsque les valeurs mesurées augmentent (fonction max.), le relais passe en état
d' a larme (seuil dépassé) à partir de t2 après dépassement du point d' e nclenchement (t1)
et expiration de la temporisation à l' a ttraction (t2 – t1).
• Lorsque les valeurs mesurées diminuent, le relais repasse à l' é tat normal en cas de
dépassement par défaut du point de déclenchement et après expiration de la
temporisation à la retombée (t4 -t3).
• Lorsque les temporisations à l' a ttraction et à la retombée sont mises à 0 s, les points
d' e nclenchement et de déclenchement sont également les points de commutation des
contacts. Les fonctions maximum et minimum peuvent avoir les mêmes réglages.
1
2
2
1
37

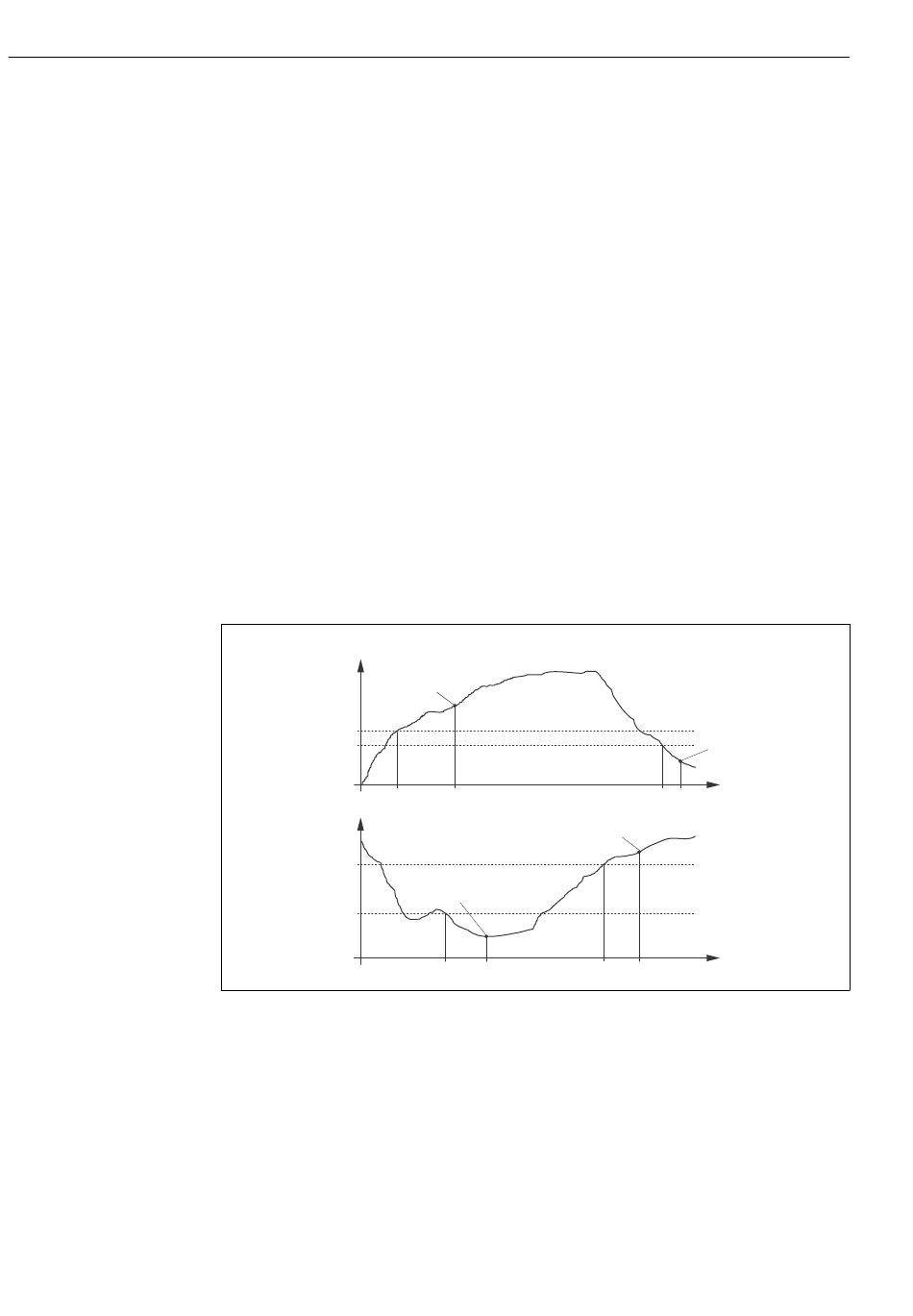

Relation entre les points d' e nclenchement et de déclenchement ainsi qu' e ntre les temporisations à
l' a ttraction et à la retombée
A
Point d' e nclenchement > point de déclenchement : fonction max.
B
Point d' e nclenchement < point de déclenchement : fonction min.
1
Point d' e nclenchement
2
Point de déclenchement
3
Contact ON
4
Contact OFF
A
3
t
t
1
2
B
3
t
t
1
2
Smartec CLD134
4
t
t
t
3
4
4
t
t
t
3
4
Endress+Hauser
A0028221
