5.4 Configuration des relais

Les deux relais sont configurables d'ouverture à l'aide de ponts sur la platine de com-
munication.
Ê
Relais (V5) :
Réglage par défaut pont J5 (fonc-
tion : DEFAUT)
Ë
Relais (V6) :
Réglage par défaut pont J6
(fonction DEBIT VOLUME CH 1)
Configuration des relais
Imp./Freq.
2 CUR.
(HART)
V5
V6
V5
V6
Avertissement
Dans le cas d'un transmetteur certifié Ex, tenir compte des instructions figurant dans
le manuel Ex.
Endress+Hauser
Version :
2 sorties courant
(2 CUR)
Ê
Ë
Ê
Ë
Version :
sortie imp/fréq.
(HART)
5 Mise en service

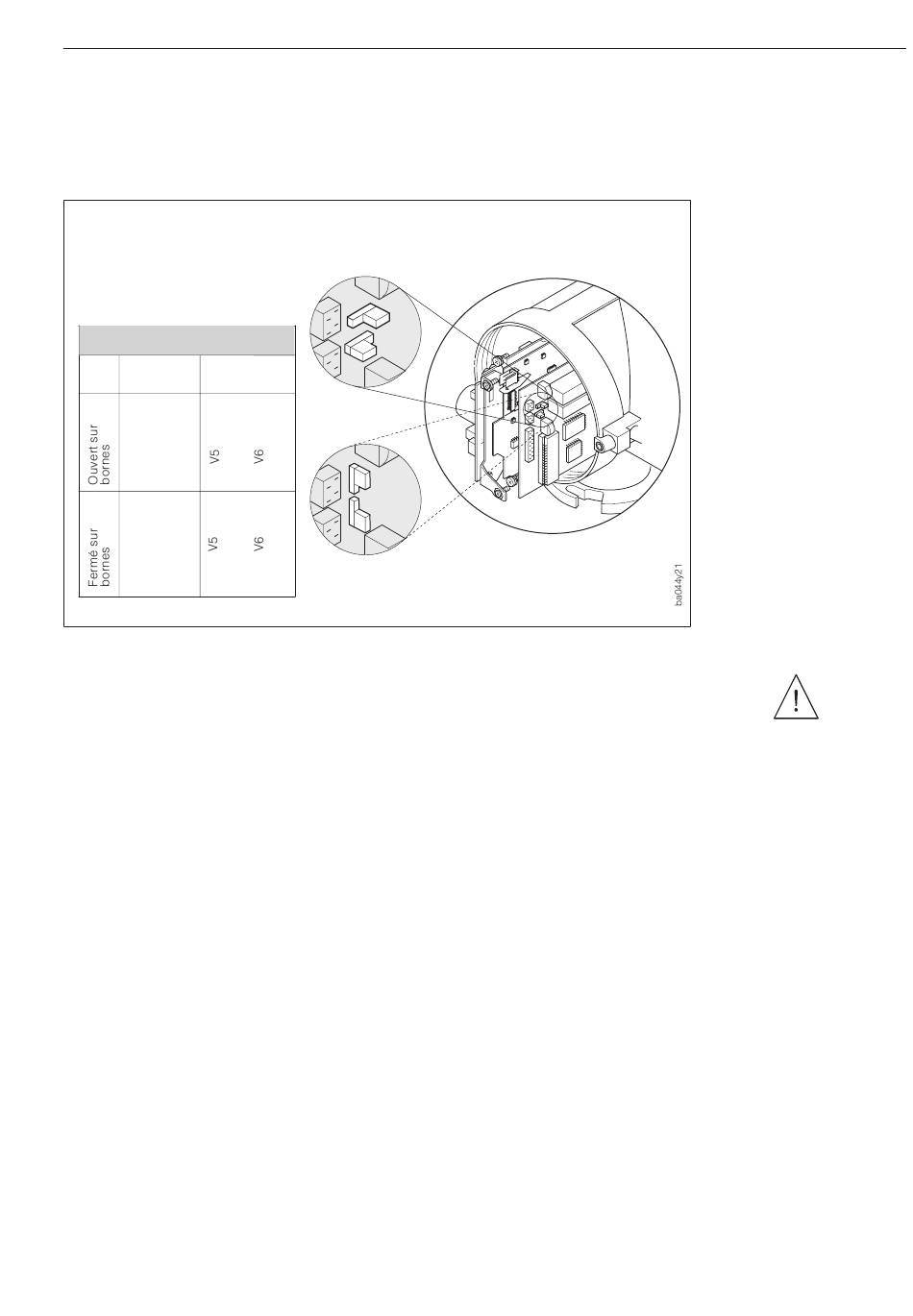

Fig. 23
Configuration des relais à con-
tact (les fonctions correspondan-
tes sont décrites à la p. 63).
Danger !
29
