Waarschuwing:
− Hoogspanningskabels niet langs scherpe metalen delen leggen, niet knikken of in
scherpe bochten verleggen.
− Metalen delen in de omgeving van de oplaadstaaf inclusief machineframe, moeten zijn
geaard.

5.2.3 Montage hoogspanningsstekker

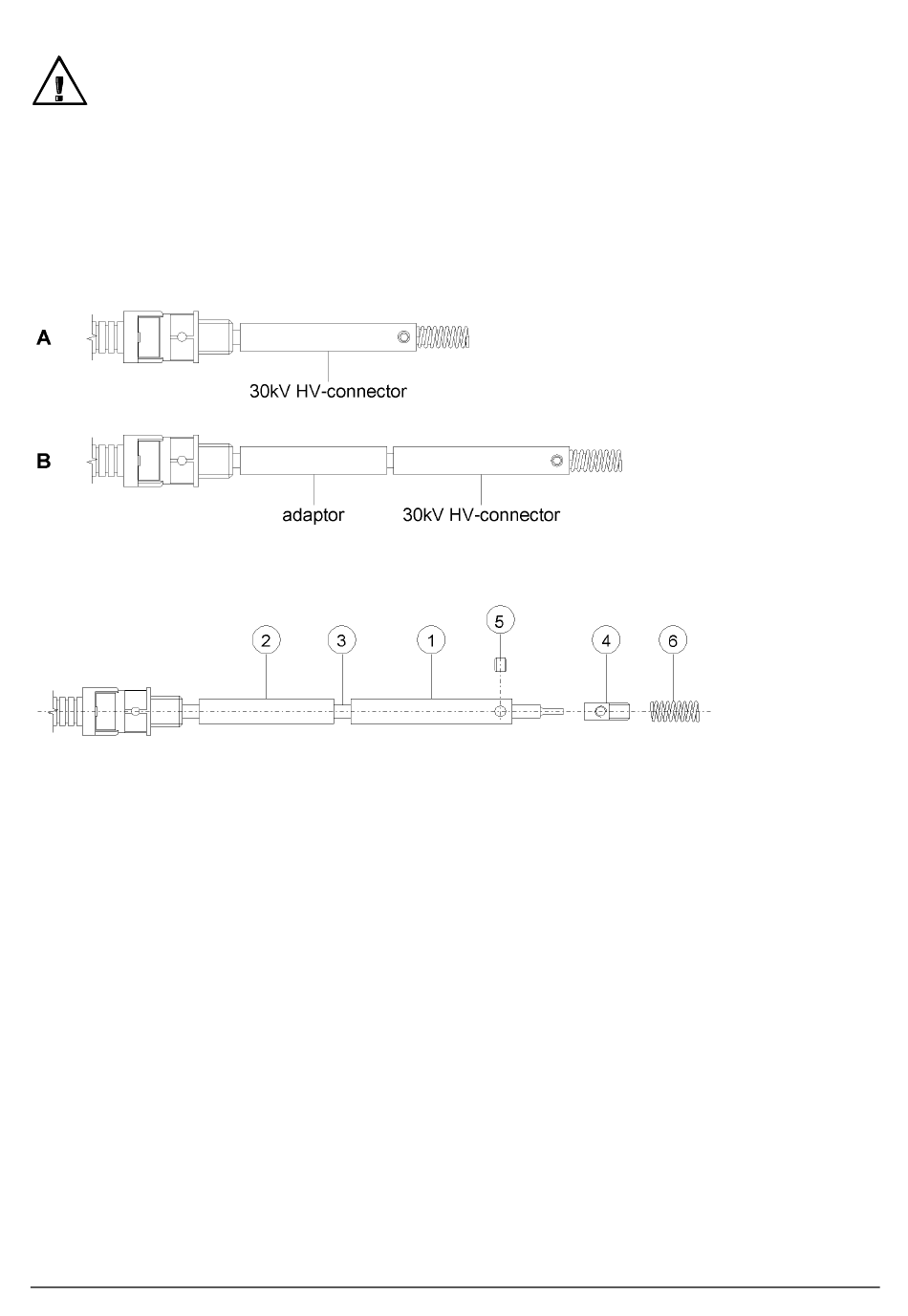

Figuur 1
Figuur 2
Afhankelijk van welke hoogspanningsvoeding er wordt gebruikt in de toepassing wordt er een
30 kV stekker (fig. 1A) of een 60 kV stekker (fig. 1B) aan de aansluitkabel van de oplaadstaaf
gemonteerd.
Bij toepassing van hoogspanningskabel met PA beschermslang (standaard), wordt de bij de
stekkerset geleverde schroefkap niet gebruikt. De functie van de schroefkap wordt overgenomen
door de wartel welke aan de PA slang is gemonteerd.
Monteer de stekker volgens figuur 2.
1. Alleen voor montage van de 30 kV stekker: hoogspanningskabel (3) 45 mm inkorten.
2. Hoogspanningskabel 15 mm strippen. Aders dubbel buigen en niet twisten.
3. Alleen voor montage van de 60 kV stekker: schuif het adapterpijpje (2) over de kabel.
4. Schuif het 30 KV pijpje (1) over de kabel
5. Schuif de metalen contactbus (4) over de kabel, tot tegen de kabelisolatie.
6. Schuif het pijpje (1) terug over de contactbus, zodanig dat het schroefgat in de contactbus en
de geleider van de kabel door het gat van het pijpje zichtbaar zijn.
7. Schroef de stelschroef (5) door het pijpje in de metalen contactbus zodat het geheel vast aan
de kabel zit. De stelschroef moet gelijk of onder het oppervlak van het pijpje zitten.
8. Draai de contactveer (6) met het gesloten eind op de metalen contactbus.
9. Controleer of de stekker stevig aan de kabel is bevestigd. Zonodig opnieuw monteren.
HDC/HDR 97.52.09.28.10
5
09/03
