5. Schließen Sie das Hochspannungskabel mit dem Federverbinder an die Simco-
Hochspannungsversorgung an. (siehe Betriebsanleitung Hochspannungsversorgung GS)
Warnung:
− Hochspannungskabel dürfen nicht entlang scharfer Metallteile verlaufend, geknickt
oder in scharfen Krümmungen verlegt werden.
− Metallteile in der Umgebung des Aufladestabs, einschließlich des Maschinenrahmens,
müssen geerdet sein.

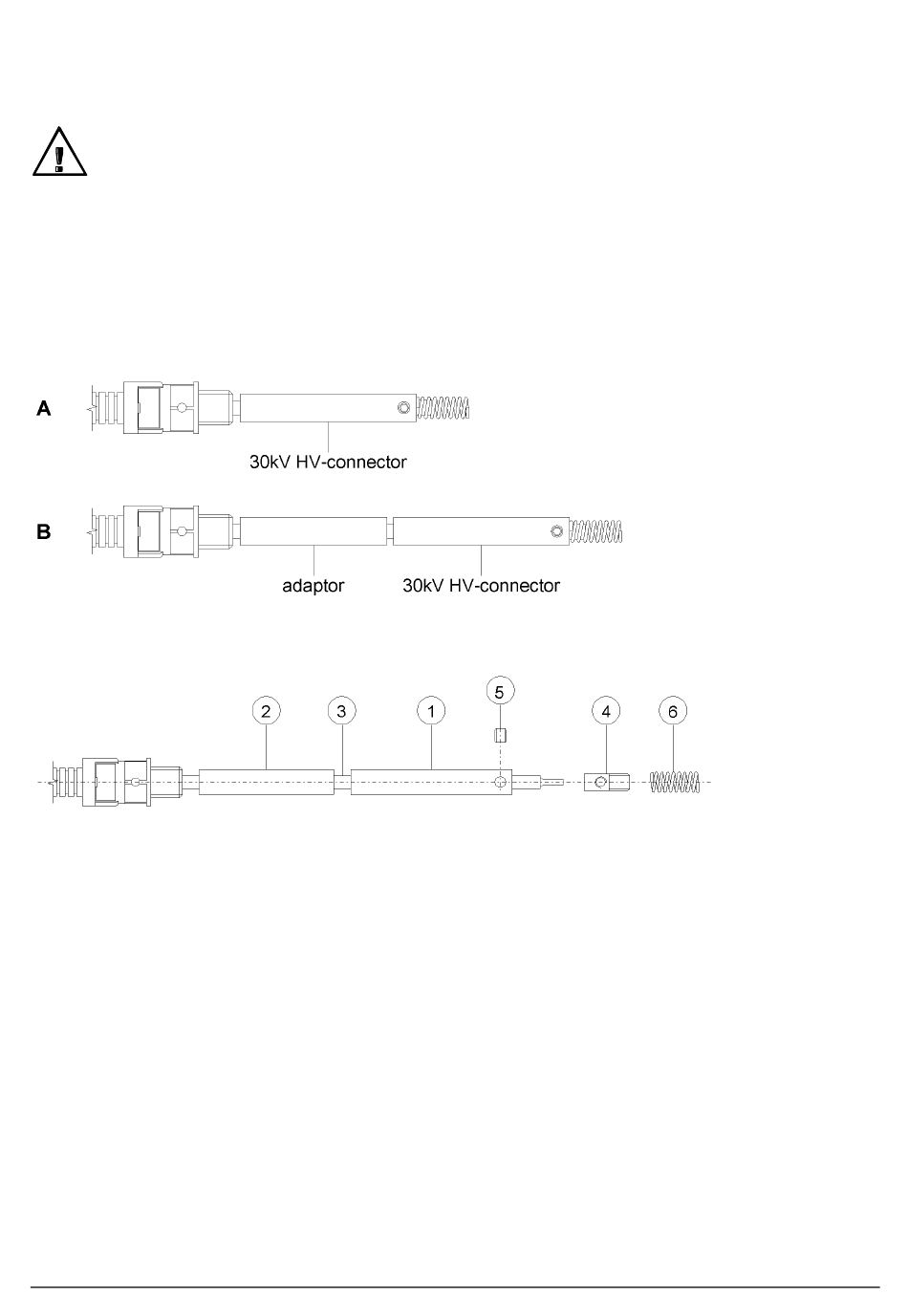

5.2.3 Montage des Hochspannungssteckers
Abb. 1
Abb. 2
In Abhängigkeit von dem jeweils verwendeten HS-Netzteil wird ein 30 kV-Stecker (Abb. 1A) oder
ein 60 kV-Stecker (Abb. 1B) an das Anschlusskabel des Aufladestabs montiert.
Bei Anwendung des Hochspannungskabels mit PA-Schutzschlauch (Standardausführung) wird die
mit dem Steckersatz mitgelieferte Schraubkappe nicht benutzt.
Die Funktion dieser Schraubkappe wird von der Überwurfmutter übernommen, die am PA-
Schlauch befestigt ist.
Montieren Sie den Stecker in der in Abb. 2 gezeigten Weise.
1. Nur für die Montage des 30 kV-Steckers: HS-Kabel (3) 45 mm ablängen.
2. HS-Kabel 15 mm abisolieren. Adern doppelt biegen, nicht verdrehen.
3. Nur für die Montage des 60 kV-Steckers: schieben Sie das Adapter-Röhrchen (2) über das
Kabel.
4. Schieben Sie das 30 kV-Röhrchen (1) über das Kabel.
5. Schieben Sie die Metall-Kontakthülse (4) bis zur Kabelisolation über das Kabel.
6. Schieben Sie das Röhrchen (1) wieder zurück über die Kontakthülse, so dass das Schraubloch
in der Kontaktbuchse und der Leiter des Kabels durch die Öffnung im Röhrchen sichtbar sind.
