3. INSTALLATION SONDES DPIAQ
3.1 Montage et fixation du dispositif
L'installation du dispositif dépend de la version du produit acheté.

Version murale

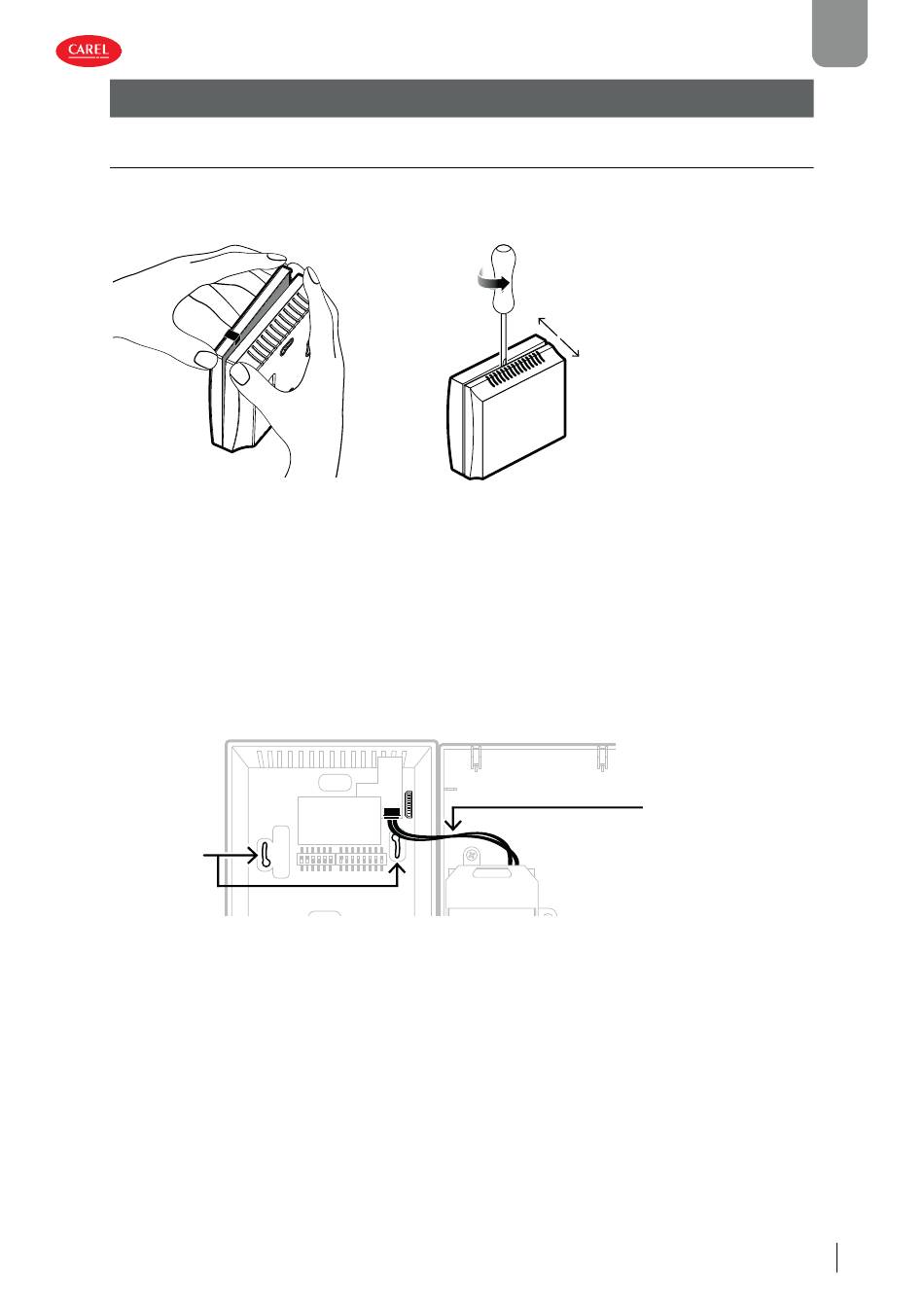

Fig. 3.a
Sur le produit encore emballé, une paroi sépare la
coque inférieure de la coque supérieure pour sim-
plifier l'ouverture de l'instrument.
Après avoir séparé les deux parties du produit, procéder à l'installation au moyen des vis achetées séparément.
Pour la version murale du produit, il est conseillé d'utiliser des vis de 3 mm de diamètre maximum.
Pour la version du produit pour conduite, il est conseillé d'utiliser des vis de 5mm de diamètre maximum.
Pour la version avec sonde de PM2,5/PM10, prendre soin de ne pas endommager les fils de connexion entre les parties inférieure
et supérieure.
Point où in-
troduire la vis
de fixation.
Fig. 3.c
Sonde DP +030220661 rel. 2.3 - 2.3 - 06.12.2021
Fig. 3.b
Si cette paroi a déjà été éli-
minée, il reste possible d'ou-
vrir le produit en utilisant un
tournevis comme suit :
introduire le tournevis dans la
fissure, exercer une pression vers
le bas et soulever légèrement le
fond du boîtier. Tirer le couvercle
vers l'avant en le maintenant.
Prendre soin de ne pas
endommager les fils de
connexion.
