4.3 Exemple de configuration sonde série RS485
La configuration des 8 DIP switch (DP2, 8) permet l'adressage, la modalité de transmission série et la vitesse.
• Sélection adresse (DIP 1-5). La sélection suit la règle du codage binaire à 5 bits.
Exemple : Off-Off-Off-Off-Off 128 / On-Off-On-Off-Off 128+5=133 ;
• Protocole Superviseur CAREL / Modbus® (ou automatique) ;
Vitesse série (9600/19200 bit/sec) ;

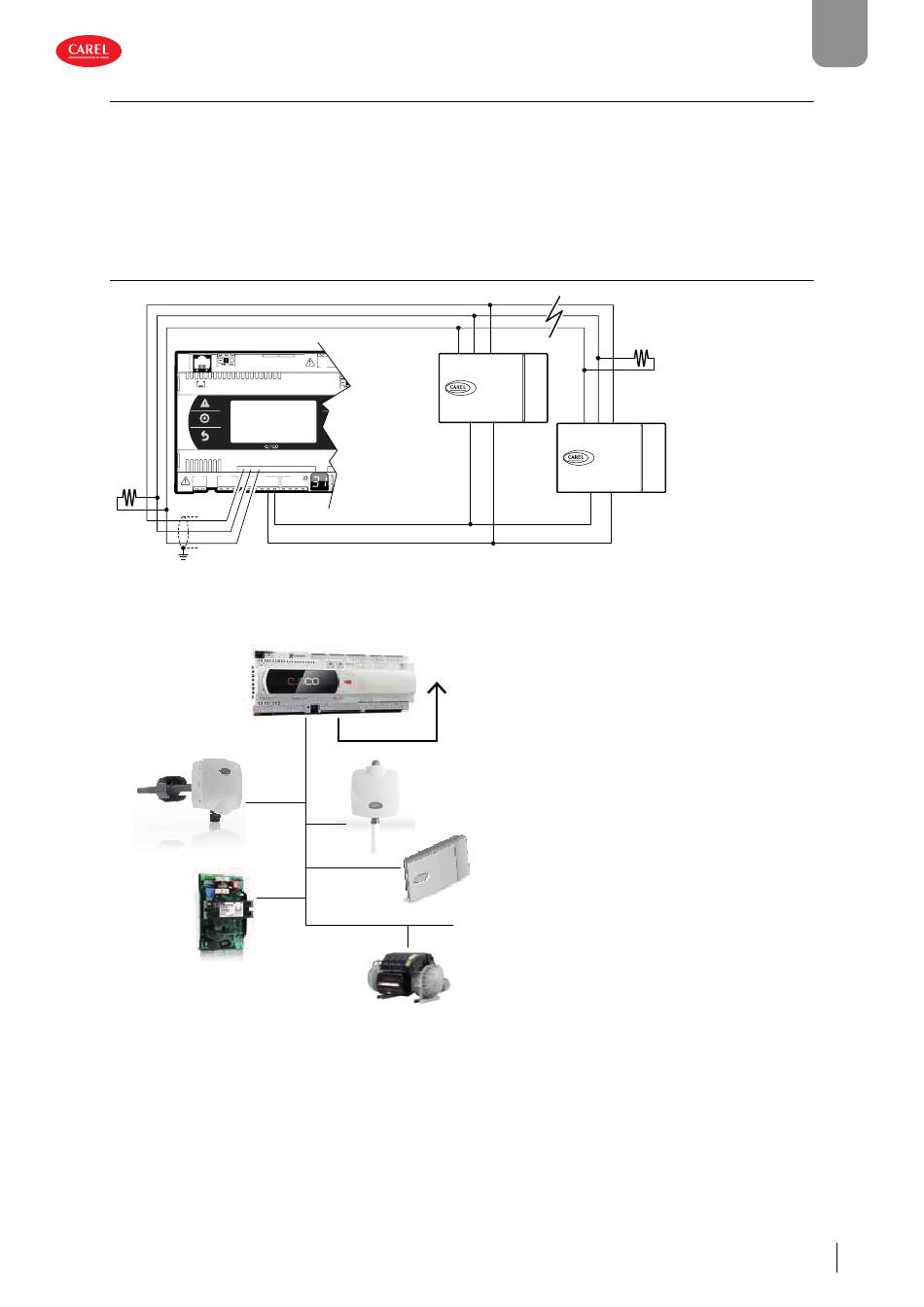

4.4 Exemple de connexion au réseau RS485 Field bus
J11 pLAN
J10
J1 J24
120Ω
GND
+
–
Fig. 4.k
Fieldbus
protocollo Modbus
sensore
PSD2
Fig. 4.l
Sonde DP +030220661 rel. 2.3 - 2.3 - 06.12.2021
J1 2
DPWxx3
DPWxx4
Probe TH
FieldB us car d
J2 J3 J
GND
BMS
sensore
compressor
– +
GND
– +
+(G) M(G0)
DPWxx3
DPWxx4
Probe TH
+(G) M(G0)
sensore
120Ω
GND
FRE
