Hinweis:
• Bei konfiguriertem 0...1-Vdc- oder 0-10-Vdc-Ausgang muss die Last >1KΩ sein.
• Bei konfiguriertem 4...20-mA-Ausgang muss die Last < 100 Ω sein.
• Bei ohmschem NTC-Ausgang sind die beiden Signale gegenüber der Masse M(G0) isoliert.

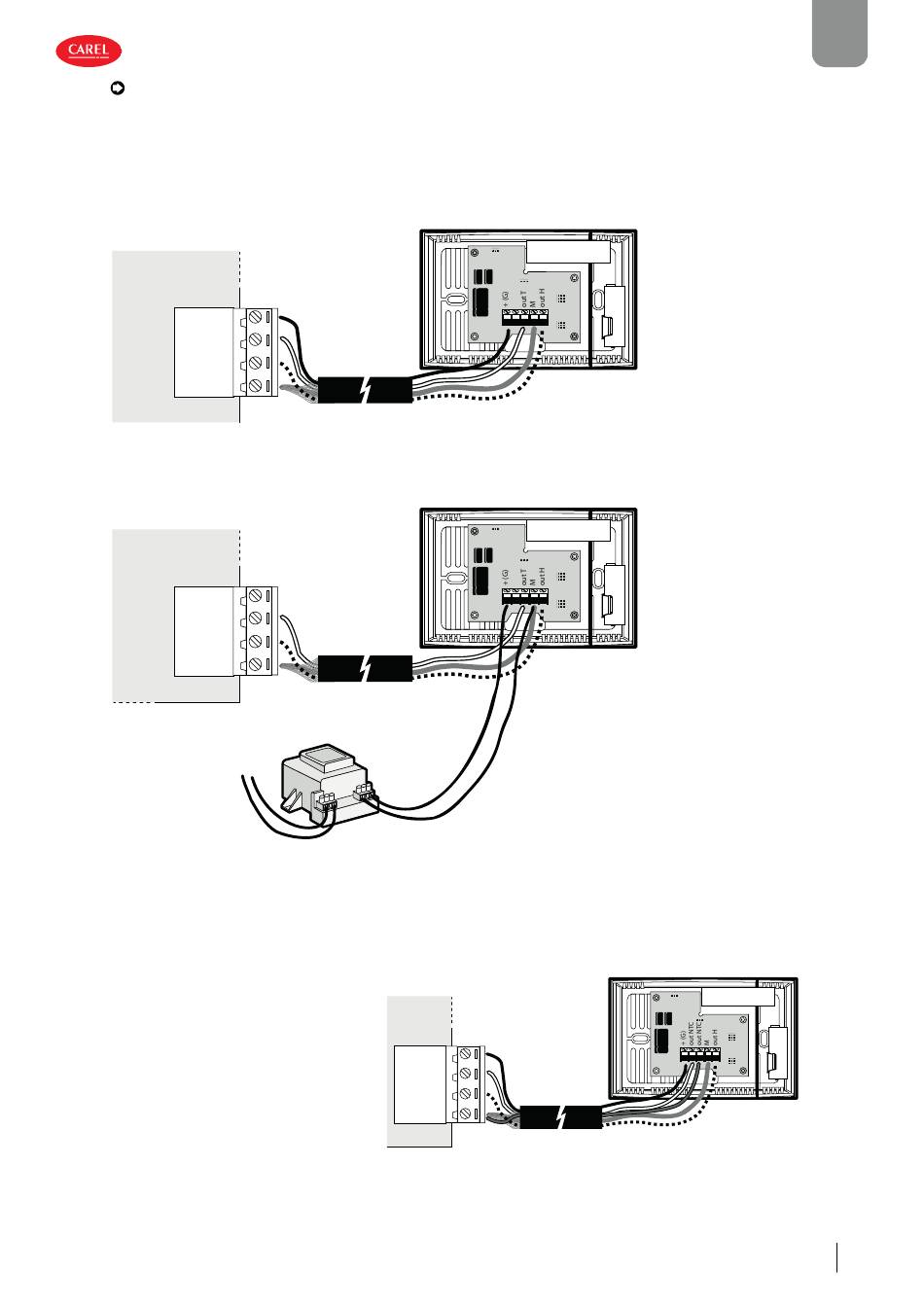

Fühlerverdrahtung am Gerät
+Vdc
Bn
Bm
GND
Fig. 4.e
Fühlerverdrahtung am Gerät mit erforderlichem externem Zusatztransformator
+Vdc
Bn
Bm
GND
230 Vac
Fig. 4.f
Fühlerverdrahtung mit Spannungs- oder Stromausgang
Fühleranschluss mit Spannungs- oder Strom-
ausgängen und mit direkter Stromversorgung
über das Steuergerät. Die Versorgungskapazi-
tät (max. Strom) des Steuergerätes muss über-
prüft werden. Für Entfernungen >10 Meter ist
ein 4...20-mA-Stromanschluss zu bevorzugen,
um Messfehler aufgrund des Stromabfalls an
der Masse M (G0) zu vermeiden. Der Fühler-
anschluss mit separater Transformatorversor-
gung ist nötig, um Messfehler aufgrund von
Strom auf dem Massenanschluss M(G0) oder
aufgrund von Versorgungsproblemen auf G0
mit Erdverbindung zu vermeiden.
Sonde DP +030220661 rel. 2.3 - 2.3 - 06.12.2021
TRA12/TRA24
12/24 Vac
Trasformatore / Transformer
+Vdc
Bn
Bm
GND
Fig. 4.g
