Schéma Électrique - Bergstrom TRP SLIMCOOL Instructions De Montage

SLIMCOOL
FR
Veiller à ne pas inverser les polarités lors du branchement de l'alimentation sur l'appareil, l'affichage ne
s'allume pas et l'appareil ne fonctionne pas.
Souffleur
centrifuge
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Commande
électronique
compresseur
AVIS IMPORTANT!
Contrôle
électronique
Compresseur
Capteur
air de retour
Consommation
électrique30 mAmp.
Fusible 25A
Dans le câblage
d'alimentation
Ventilateur du
Commande
électronique
compresseur
66

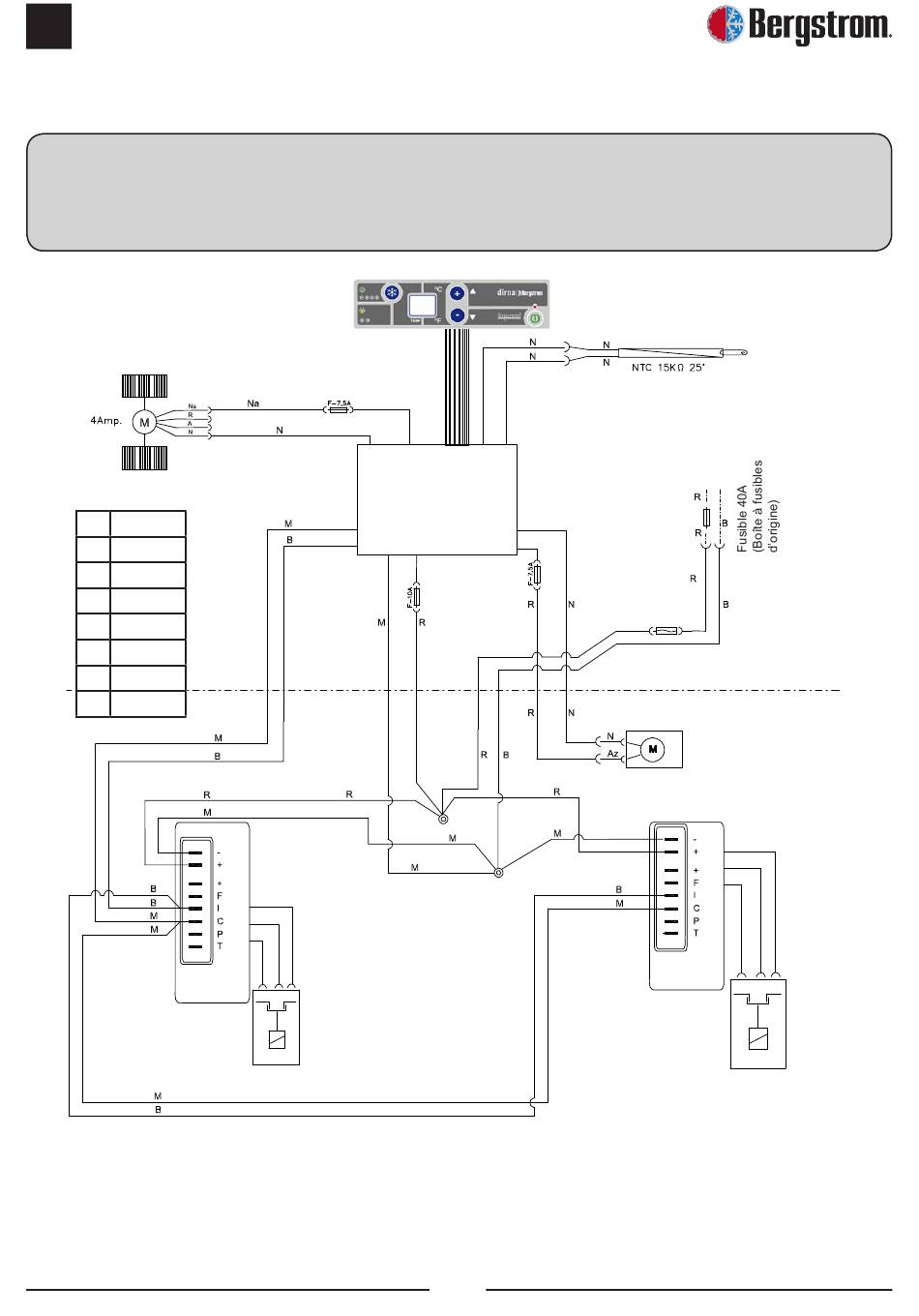

Schéma électrique
2,9 Amp.
PWM.
condenseur
Compresseur
