Elektrisch Schema - Bergstrom TRP SLIMCOOL Instructions De Montage

SLIMCOOL
NL
Let op dat de polariteit van de aansluiting van de voeding op het apparaat niet verwisseld wordt. De
display zal in dat geval niet inschapelen en het apparaat zal niet werken.
Blazer
Az Blauw
N Zwart
R Rood
V Groen
B Doel
A Geel
Na Oranje
M Bruin
Besturingseenheid
van de
Compressor
ERG BELANGRIJK!
Elektronische
printplaat
Compressor
Elektrisch
verbruik 30 mAmp.
25A-zekering
In stroombedrading
Besturingseenheid
132

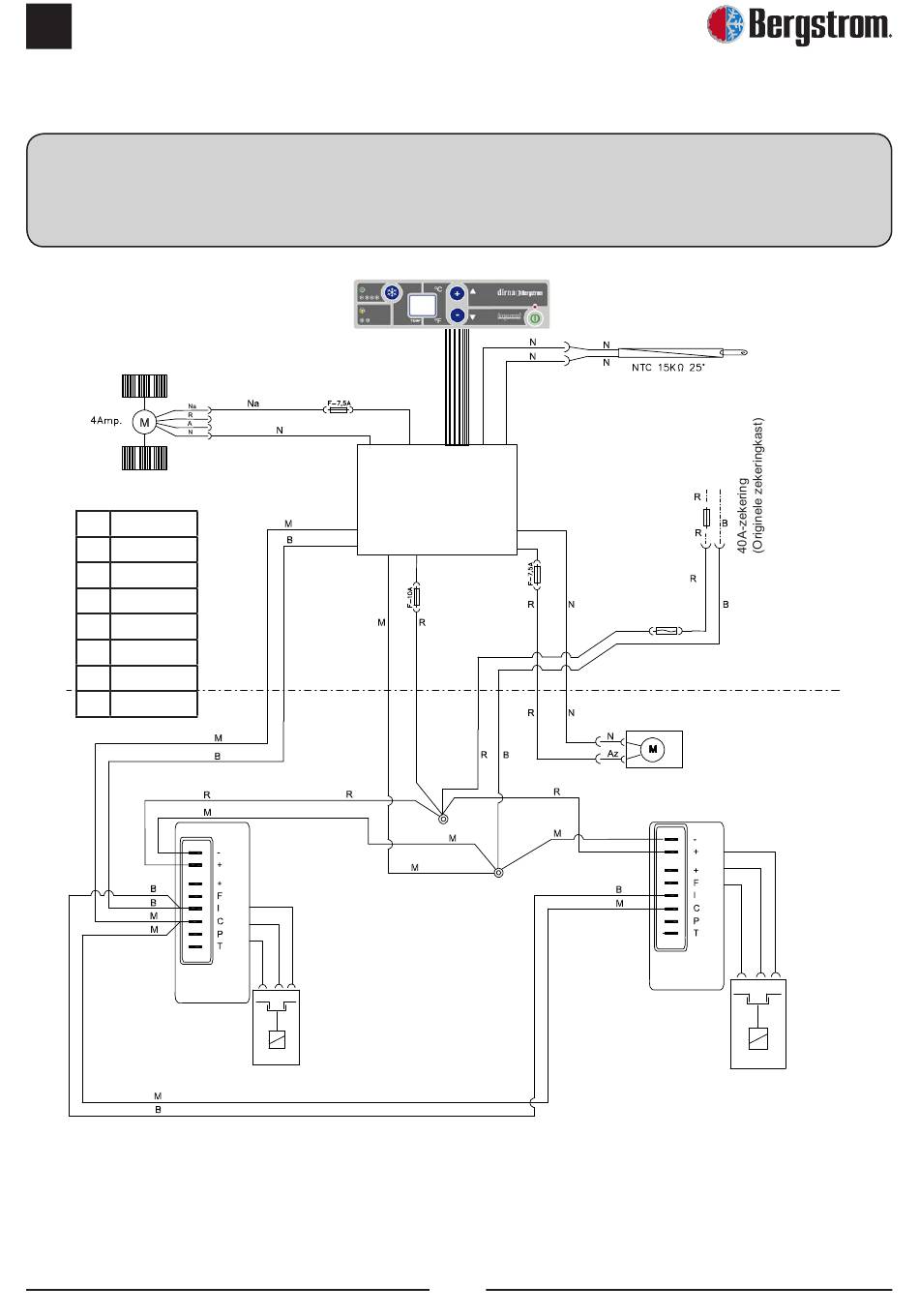

Elektrisch schema

Hercirculatiesonde
2,9 Amp.
PWM.
Wentylator
kondensatora
van de
Compressor
Compressor
