Undvik dammanhopning på arbetsplatsen. Damm kan
lätt självantändas.
Montering av Sugfix (se bild J)
För utsugning av damm krävs en Sugfix (tillbehör). Vid borr-
ning fjädrar Sugfix så att dess huvud alltid hålls nära underla-
get.
– Tryck ned knappen för inställning av djupanslaget 10 och
ta bort djupanslaget 11. Tryck på nytt ned knappen 10 och
skjut framifrån in Saugfix i stödhandtaget 12.
– Anslut en utsugningsslang (diameter 19 mm, tillbehör) till
Sugfixens utsugningsöppning 22.
Dammsugaren måste vara lämplig för det material som ska
bearbetas.
– Använd för utsugning av hälsovådligt och cancerframkal-
lande eller torrt damm en specialdammsugare.
Ställ in borrdjupet på Sugfix (se bild K)
Önskat borrdjup X kan ställas in även när Sugfixen är monte-
rad.
– Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfäs-
tet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat
fall leda till fel inställning av borrdjupet.
– Lossa vingskruven 26 på Sugfix.
– Lägg stadigt an avstängt elverktyg mot ytan som ska bor-
ras. SDS-plus insatsverktyget måste härvid beröra ytan.
– Förskjut styrröret 27 på Sugfixen i dess hållare så att Sug-
fix-huvudet ligger an mot ytan som ska borras. Skjut inte
upp styrröret 27 på teleskopröret 25 mer än vad som
behövs, så att möjligast stor del av skalan på teleskopröret
25 förblir synlig.
– Dra åter fast vingskruven 26. Lossa klämskruven 23 på
Sugfixens djupanslag.
– Förskjut djupanslaget 24 på teleskopröret 25 så att det på
bilden visade avståndet X motsvarar önskat borrdjup.
– Dra fast klämskruven 23 i detta läge.
Drift
Driftstart
Beakta nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på elverk-
tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.

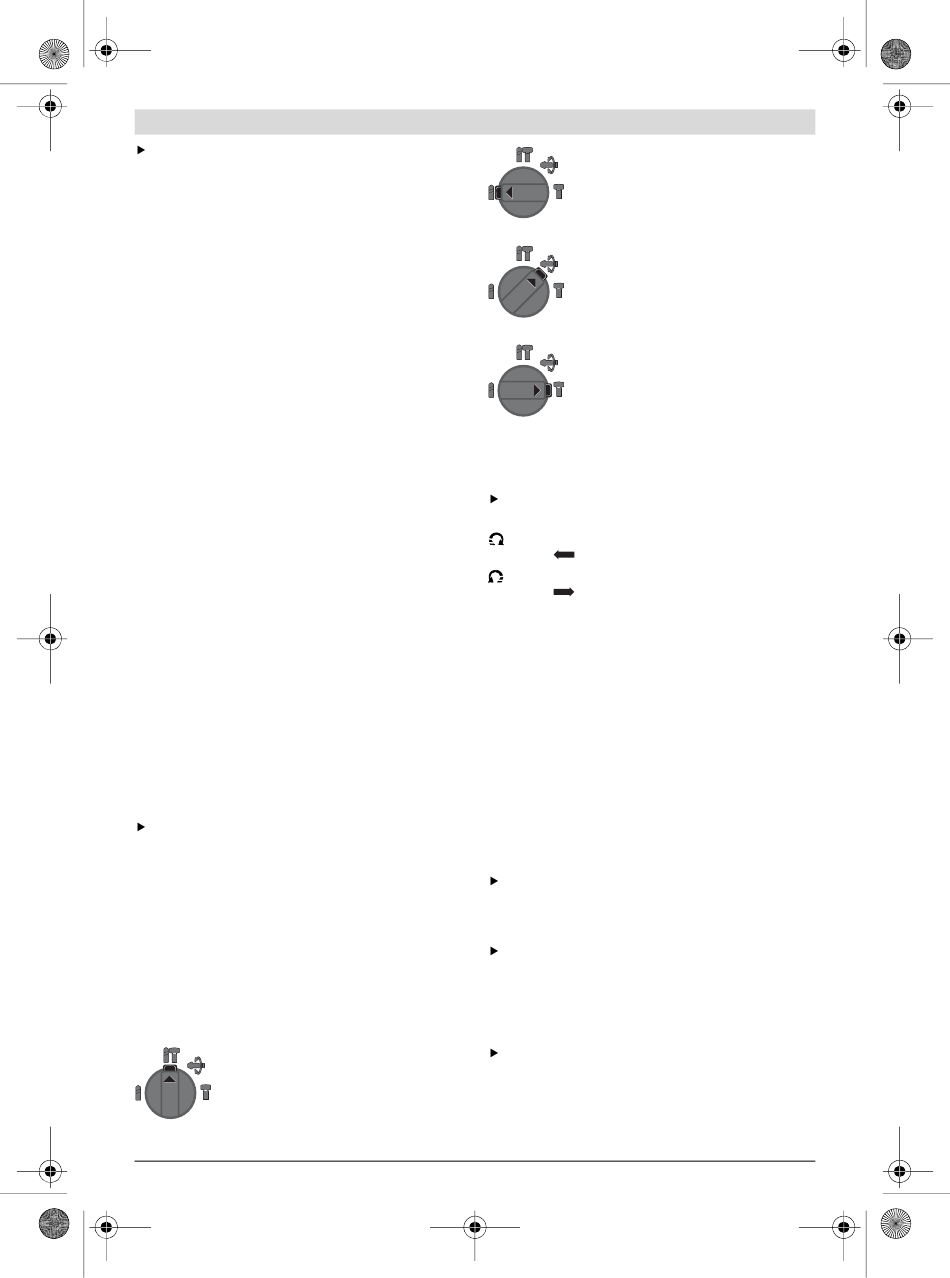

Inställning av driftsätt
Välj med slag-/vridstoppsomkopplaren 9 önskat driftsätt för
elverktyget.
Anvisning: Ändring av driftsätt får endast ske på frånkopplat
elverktyg! I annat fall kan elverktyget skadas.
– Tryck för växling av driftsätt upplåsningsknappen 8 och
vrid slag-/vridstoppsomkopplaren 9 till önskat läge tills
den hörbart snäpper fast.
Läge för Slagborrning i betong eller sten
Bosch Power Tools
Läge för Borrning utan slag i trä, metall,
keramik och plast samt för skruvdragning
Läge Vario-Lock für inställning av mejsellä-
get
I detta läge snäpper inte slag-/vridstopsom-
kopplaren 9 fast.
Läge för Mejsling
Inställning av rotationsriktning
Med riktningsomkopplaren 13 kan elverktygets rotationsrikt-
ning kopplas om.
Påverka riktningsomkopplaren 13 endast på frånkopp-
lat elverktyg.
Högergång: Tryck riktningsomkopplaren 13 mot stopp
till läget .
Vänstergång: Tryck riktningsomkopplaren 13 mot stopp
till läget .
Ställ alltid in högergång för slagborrning, borrning och mejs-
ling.
In- och urkoppling
– För inkoppling av elverktyget tryck på strömställare
Till/Från 7.
– För Urkoppling av elverktyget släpp strömställaren
Till/Från 7.
Inställning av varvtal/slagtal
Varvtalet/slagtalet på inkopplat elverktyg kan justeras steg-
löst genom att mer eller mindre trycka ned strömställaren
Till/Från 7.
Ett lätt tryck på strömställaren Till/Från 7 ger ett lågt varv-
tal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.
Överlastkoppling
Om insatsverktyget kommer i kläm eller hakar fast
kopplas borrspindelns drivning från. Håll stadigt i
elverktyget med båda händerna och stå stadigt för att
motverka de krafter som uppstår.
Slå genast ifrån elverktyget och ta loss insatsverktyget
om elverktyget fastnar. Om ett elverktyg slås till när
borrverktyget har fastnat uppstår höga reaktionsmo-
ment.
Arbetsanvisningar
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Ändring av mejselläget (Vario-Lock)
Mejseln kan spärras i 36 lägen. Därför är det alltid möjligt att
inta en optimal arbetsposition.
