– Stlačte tlačidlo na nastavenie hĺbkového dorazu 10 a
vložte hĺbkový doraz do prídavnej rukoväte 12.
Drážkovanie na hĺbkovom doraze 11 musí smerovať dole.
– Zasuňte pracovný nástroj so stopkou SDS-plus až na doraz
do upínacej hlavy SDS-plus 3. Pohyblivosť pracovného
nástroja so stopkou SDS-plus by mohla inak spôsobiť
nepresné nastavenie hĺbky vrtu.
– Vytiahnite hĺbkový doraz natoľko, aby vzdialenosť medzi
hrotom vrtáka a hrotom hĺbkového dorazu zodpovedala
požadovanej hĺbke vrtu X.

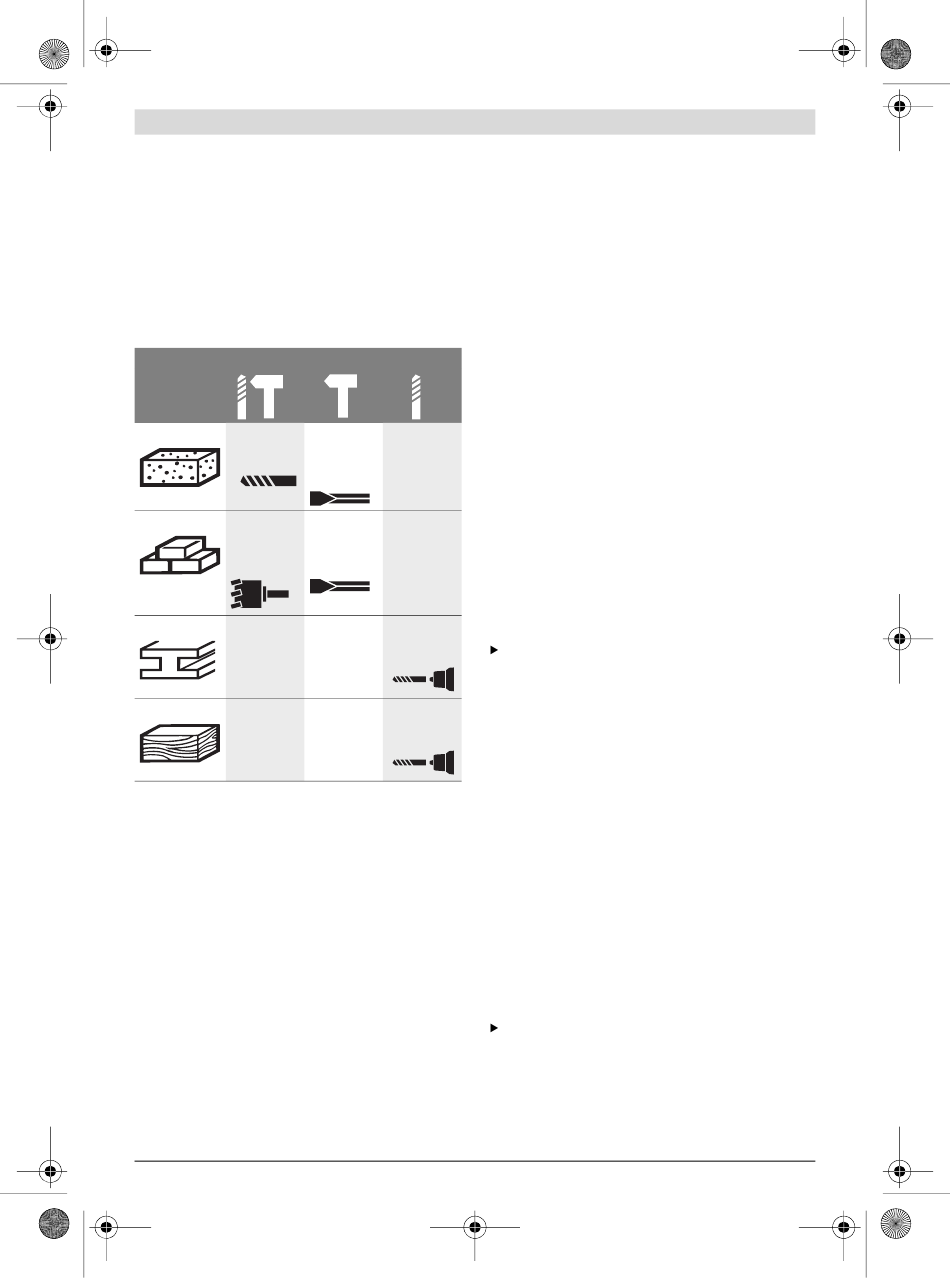

Výber skľučovadla a pracovných nástrojov
Režim prevádzky
Materiál
Ø 4–28 mm
Betón
SDS-plus
Ø 40–82
Murivo
mm
SDS-plus
Oceľ
–
Drevo
–
Na vŕtanie s príklepom a na sekanie potrebujete pracovné
nástroje so stopkou SDS-plus, ktoré sa dajú vložiť do
skľučovadla (upínacej hlavy) SDS-plus.
Na vŕtanie do dreva, kovu, do keramiky a plastov, ako aj na
skrutkovanie sa používajú nástroje bez stopky SDS-plus
(napr. vrtáky s valcovitou stopkou). Na upínanie týchto
nástrojov potrebujete rýchloupínacie skľučovadlo, resp. skľu-
čovadlo s ozubeným vencom.
GBH 3-28 DFR: Výmenné skľučovadlo SDS-plus 2 sa dá ľahko
vymeniť za rýchloupínacie skľučovalo 1, ktoré je tiež súčasťou
základnej výbavy náradia.
Výmena skľučovadla s ozubeným vencom
(GBH 3-28 DRE)
Aby ste mohli pracovať aj s nástrojmi bez stopky SDS-plus
(napr. s vrtákmi s valcovitou stopkou), musíte namontovať
vhodné skľučovadlo (napríklad skľučovadlo s ozubeným
vencom alebo rýchloupínacie skľučovadlo, obe sú súčasťou
príslušenstva).
Bosch Power Tools
Montáž skľučovadla s ozubeným vencom
(pozri obrázok C)
– Naskrutkujte upínaciu stopku SDS-plus 17 do skľučovadla
Montáž skľučovadla s ozubeným vencom
(pozri obrázok C)
– Vyčistite zasúvací koniec stopky a jemne ho potrite tukom.
– Zasuňte skľučovadlo otáčajúc ho so stopkou SDS-plus do
– Skontrolujte zaistenie potiahnutím za skľučovadlo s
Demontáž skľučovadla s ozubeným vencom
– Posuňte zaisťovaciu objímku 5 smerom dozadu a
SDS-plus
Demontáž/montáž výmenného skľučovadla
–
(GBH 3-28 DFR)
Demontáž výmenného skľučovadla (pozri obrázok D)
– Potiahnite zaisťovací krúžok výmenného skľučovadla 6
SDS-plus
–
Po demontáži chráňte výmenné skľučovadlo pred
znečistením.
Ø –13 mm
Montáž výmenného skľučovadla (pozri obrázok E)
SDS-plus
–
Ø –30 mm
SDS-plus
–
– Pred montážou výmenné skľučovadlo vyčistite a zasúvací
– Výmenné skľučovadlo SDS-plus 2 resp. rýchloupínacie
– Výmenné skľučovadlo sa samočinne zaistí. Skontrolujte
Výmena nástroja
Ochranná manžeta 4 zabraňuje v širokej miere vnikaniu
prachu z vŕtania do skľučovadla počas prevádzky náradia. Pri
vkladaní pracovných nástrojov dávajte pozor na to, aby ste
ochrannú manžetu 4 nepoškodili.
s ozubeným vencom 16. Skľučovadlo s ozubeným vencom
16 zaistite pomocou poistnej skrutky 15. Nezabudnite na
to, že poistná skrutka má ľavý závit.
upínacej hlavy tak, aby sa samočinne zaistilo.
ozubeným vencom.
skľučovadlo s ozubeným vencom 16 vyberte.
smerom dozadu, podržte ho v tejto polohe a výmenné
skľučovadlo SDS-plus 2 resp. rýchloupínacie výmenné
skľučovadlo 1 demontujte odtiahnutím smerom dopredu.
Používajte len výbavu špecifickú pre daný model
výrobku a všímajte si pritom počet identifikačných
drážok 19. Je dovolené používať len výmenné
skľučovadlá s dvoma alebo s tromi identifikačnými
drážkami. Keď sa s týmto ručným elektrickým náradím
používa nevhodné výmenné skľučovadlo, môže pracovný
nástroj počas používanie vypadnúť.
koniec jemne potrite tukom.
výmenné skľučovadlo 1 držte celou rukou. Za súčasného
otáčania nasúvajte výmenné skľučovadlo na upevňovací
mechanizmus skľučovadla 18, až kým počujete zreteľný
zvuk zaskočenia.
zaistenie potiahnutím za výmenné skľučovadlo.
Poškodenú ochrannú manžetu ihneď nahraďte novou
manžetou. Odporúčame, aby ste si to dali urobiť v
autorizovanom servisnom stredisku.
