Schutzvorrichtungen
anbauen
Schutz
1
4
3
1 Schutz für Mähwerkzeuge
2 Schutz für Mähköpfe
3 Schutz für Häckselmesser
4 Unterlage

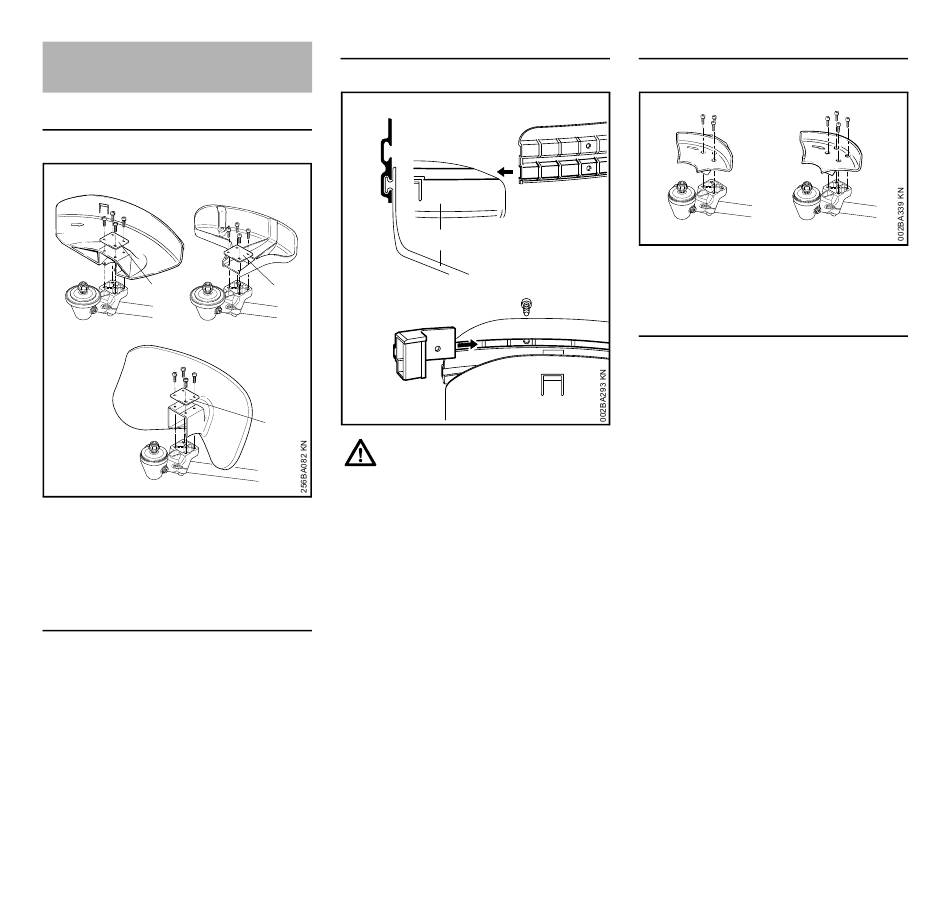

Schutz anbauen
N Schutz und Unterlage auflegen
N Schrauben eindrehen und
festziehen
FS 300, FS 350, FS 400, FS 450, FS 480
Schürze und Messer anbauen
5
4
2
4
3
4
Diese Teile müssen bei
Verwendung von Mähköpfen an
den Schutz (1) angebaut werden.
N Schürze (2) auf den Schutz (1)
schieben – für alle Faden-Mähköpfe
die Führungsnut (4) benützen
N Messer (3) in die obere
Führungsnut (5) der Schürze
schieben und mit der ersten
Befestigungsbohrung zur Deckung
bringen
N Schraube eindrehen und festziehen
Mähkopf PolyCut 40-3
N
für den Mähkopf PolyCut 40-3 die
Schürze in die Führungsnut (5)
schieben
2
1
Anschlag
1
1 Anschlag für Kreissägeblätter 200
2 Anschlag für Kreissägeblätter 225
Anschlag anbauen
N Anschlag auflegen
N Schrauben eindrehen und
festziehen
