Esquema Eléctrico - Bergstrom bycool green line COMPACT 3.0 Manuel De L'utilisateur

COMPACT 3.0
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera
la placa no se enciende y el equipo no funciona.
Soplador
centrífugo
Cable comunicación
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Control
compresor
Compresor
AVISO IMPORTANTE!
¡
Control
electrónico
Batería o
toma original
7

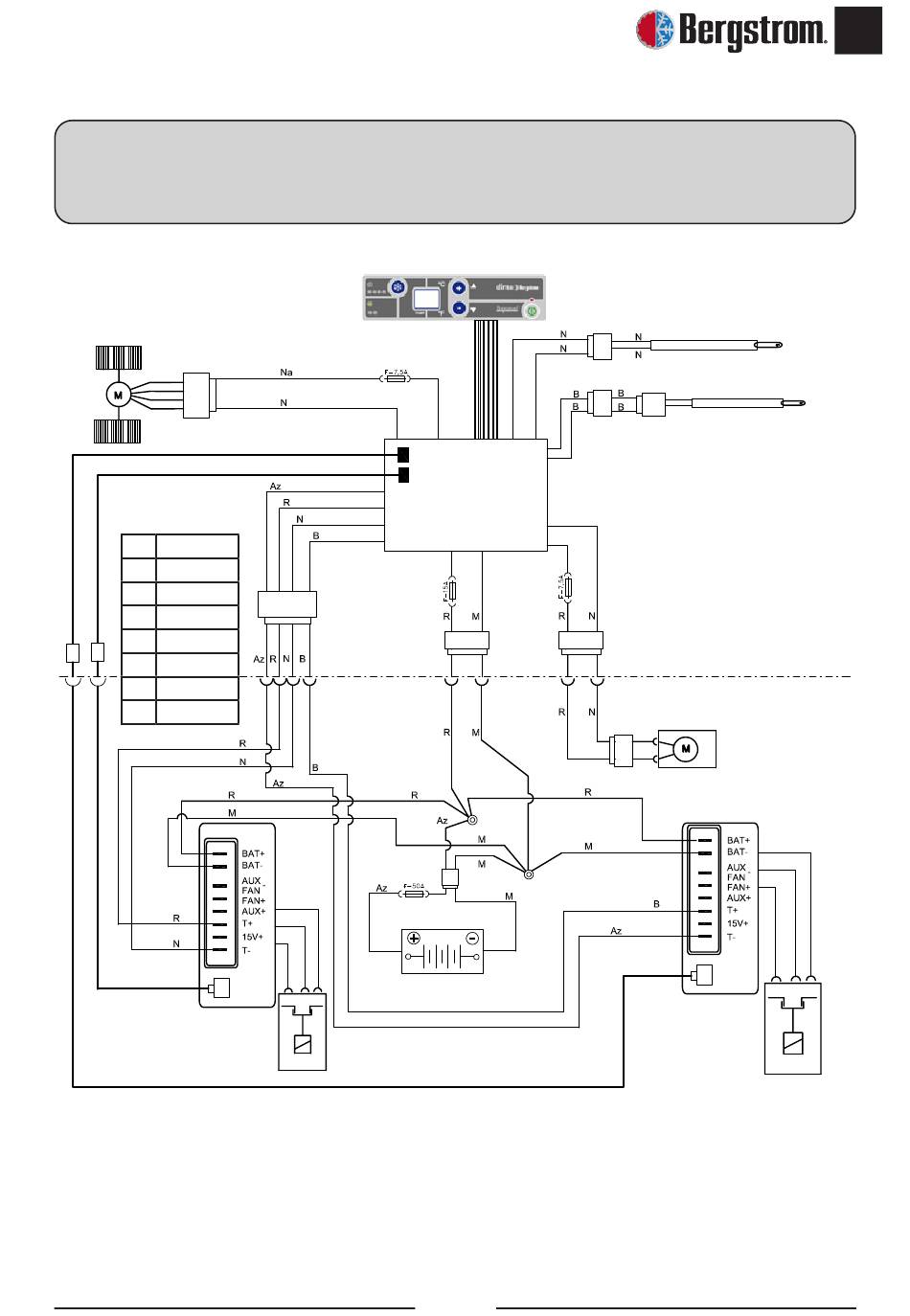

Esquema eléctrico
Sensor de
aire de retorno
Sensor
antihielo
Ventilador del
condensador
Control
compresor
Compresor
ES
