COMPACT 3.0
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht ver-
tauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein und das Gerät funktioniert
nicht.
Doppelradialgebläse
Kommunikationskabel
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul
Kompressor
WICHTIGER WARNHINWEIS!
Elektroniksteuerung
Batterie o
Original-Schuss
25

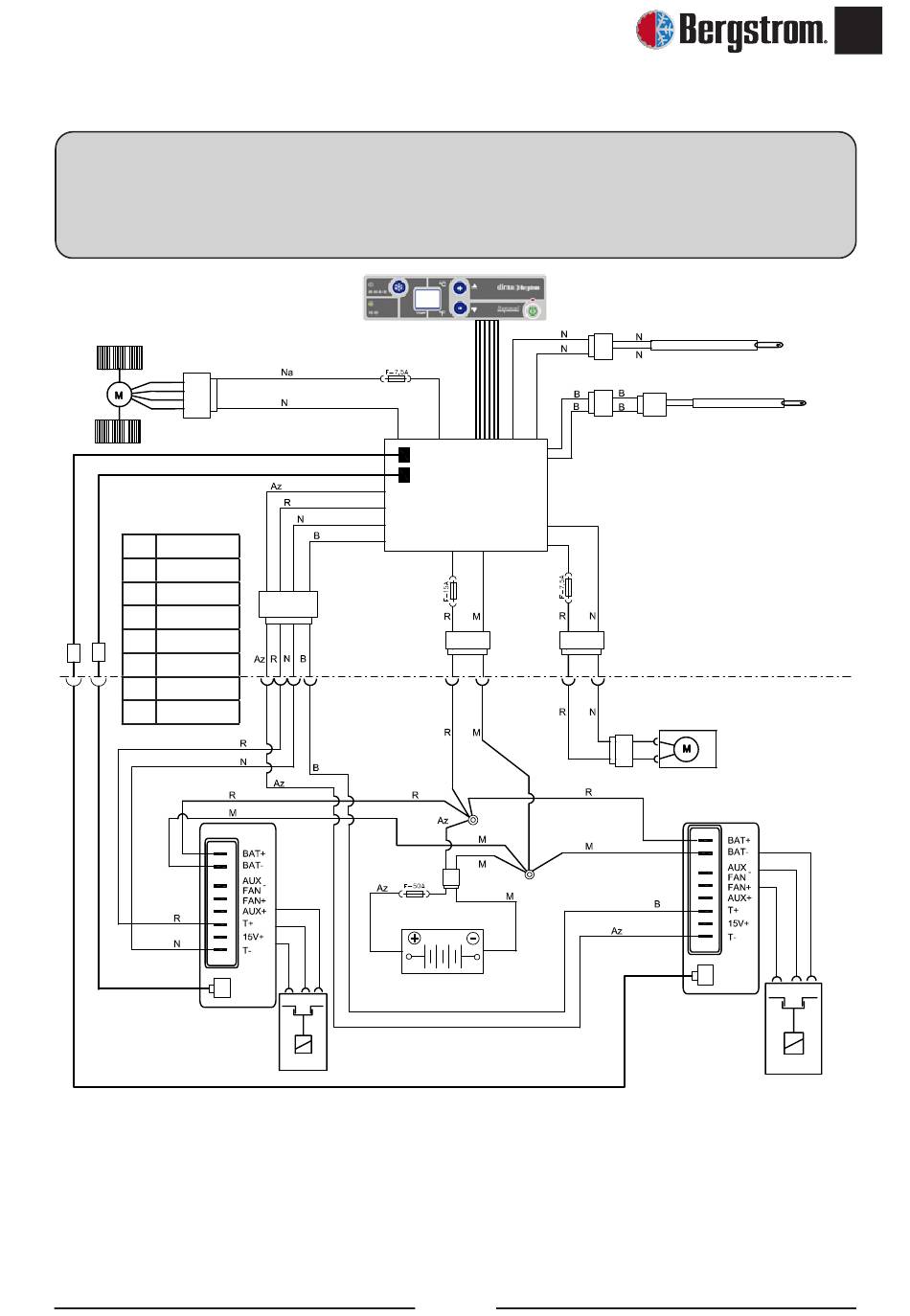

ElektrischeVerkabelung

Abluftsensor
Sensor
(Frostschutz)
Kondensatorlüfter
Kompressor
electronisches
modul
Kompressor
GE
