Esquema Eléctrico - Bergstrom TRP Lite Instructions De Montage

Table des Matières

Publicité

LITE
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa de
mandos no se enciende y el equipo no funciona.
Soplador
Control
compresor
¡AVISO IMPORTANTE!
Control
electrónico
Caja de fusibles original
Compresor
En cableado alimentación
Centro de
conexiones
13

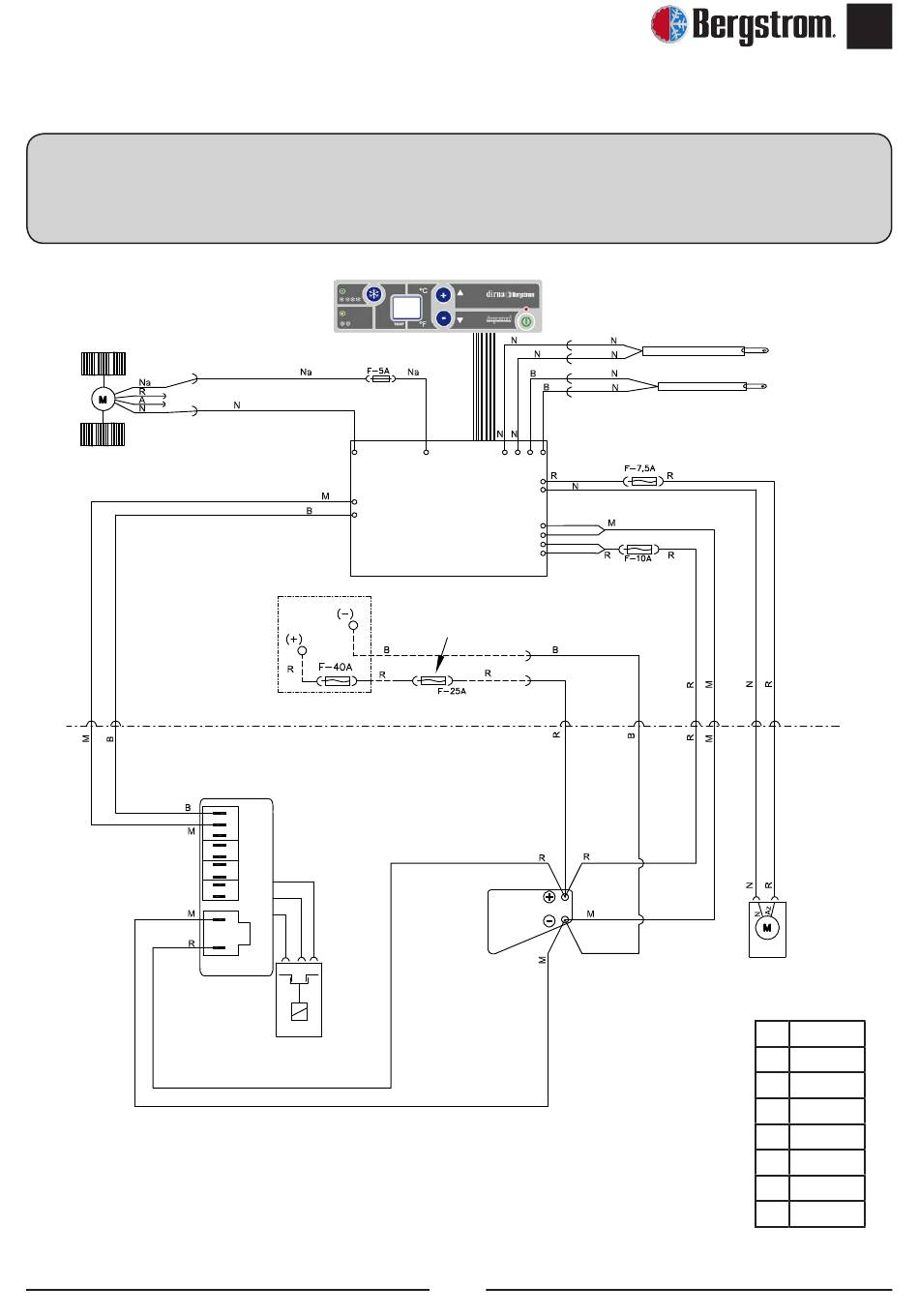

Esquema eléctrico
Sensor
aire de retorno
Sensor
antihielo
Ventilador del
condensador
Az
Azul
N
Negro
R
Rojo
V
Verde
B
Blanco
A
Amarillo
Na
Naranja
M
Marrón
