21 - DEMONTER les pieds de montage (41) et régler la hauteur des rails horizontaux (11) en agissant sur la
fixation des rails (20) de manière à obtenir un recouvrement minimum de 3 mm de panneau (19) sur l'aile
de la traverse haute (3), (sans les joints 23).
Les galets hauts doivent être en contact avec le dessous des rails (21). (Figure 10)
22 - VERIFIER le niveau des rails horizontaux, repérer la position des rails de niveau (en mesurant le hauteur
depuis le sol ou le plafond, ou en réalisant un trait sur le mur latéral ou sur les étais) ensuite relever l'ar-
rière des rails horizontaux de 50 mm. (Figure 15)
23 - FIXER la traverse de rails (12) au plafond ou sur les murs latéraux à l'aide des coulisseaux(13)
(Figure 7), de manière a ce que les rails soient perpendiculaire à la traverse de rails (12).
3 solutions
- 2 coulisseaux horizontaux, 1 vertical au milieu
- 2 ou 3 coulisseaux verticaux et 1 horizontal
- 2 coulisseaux verticaux et 2 en biais pour maintenir latéralement la traverse de rails
ATTENTION : il est impératif que les rails soient maintenus latéralement par 1 coulisseau horizontal ou
par 2coulisseaux en biais (contreventement) afin de maintenir le panneau parfaitement centré dans
l'huisserie.
24 - CONTROLER l'alignement des parachutes (22) avec les pignons bas (37), la chaîne (24) doit être
verticale. Dans le cas contraire déplacer latéralement le bas des montants d'huisserie. (Figure 11 )
25 - BLOQUER les trois boulons du manchon d'accouplement (9) de manière à rendre solidaire les deux demi
arbres d'équilibrage. (Figure 2)

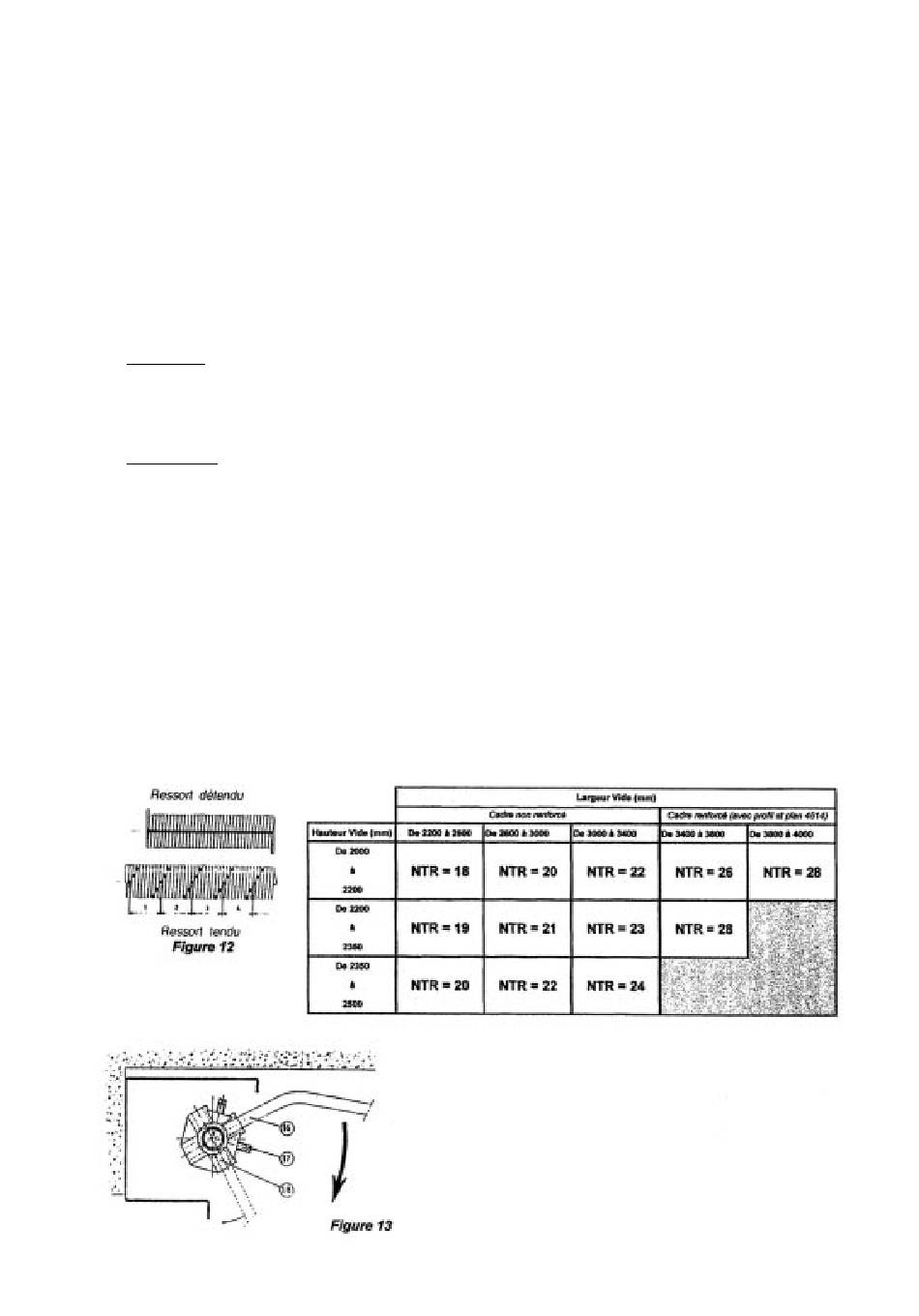

26 - TENDRE le ressort (voir nombre de tours dans la grille ci dessous), se repérer sur le trait de peinture en
travers des spires pour compter le nombre de tours. (Figure 12). Utiliser les 2 tubes coudés (16) fournis
dans les accessoires, les engager alternativement dans le mandrin de tension (18), tendre le ressort dans
le sens de la flèche (Figure 13). Une fois le réglage obtenu, immobiliser le mandrin de tension à l'aide des
2 vis à tête carrée (17)
