1 - VERIFIER l'ensemble des éléments composant la porte : 3 colis
- 1 COLIS A : panneau
- 1 COLIS B : 2 montants verticaux d'huisserie, 1 sachet d'accessoires.
- 1 COLIS C : 1 traverse haute d'huisserie, 2 rails, 1 traverse de rails, 1 capot de traverse haute, 4 coulisseaux,
2 tubes, 1 ressort, 1 profil palpeur.
2 - ASSEMBLER au sol les deux montants (1 et 2) avec la traverse d'huisserie (3). (Figure 1)
3 - DESOLIDARISER l'arbre d'équilibrage (4) et (7) au niveau du manchon d'accouplement (9).
4 - ENGAGER le grand tube (4) avec le ressort (5) DANS LE PALIER DROIT MEME SI LE MOTEUR EST A
DROITE, jusqu'à ce que la goupille (8) vienne en butée au fond de la lumière (29). (Figure 3)
5 - ENGAGER le petit tube (7) dans le palier gauche Jusqu'à ce que la goupille (8) vienne au fond de la lumière.
6 - FIXER L'équerre palier (6) dans la traverse haute d'huisserie (3) à l'aide de deux boulons TRCC 8 x 20.
7 - POSITIONNER le dessous des supports de parachute (22) à 95 mm du dessous des montants verticaux.
(Figure 11)
8 - RELIER les deux tubes à l'aide du manchon d'accouplement (9) avec les trois boulons 8 x 20 sans les
bloquer, (les serrer à la main).
9 - FIXER le ressort (5) contre le montant droit avec les deux boulons MTH 8 x 40. (Figure 3)
ENDUIRE LE RESSORT DE GRAISSE.
10 -FIXER les équerres de pose (10)
- 2 au dessus de chaque montant
- 3 ou 4 (suivant la largeur) sur la traverse d'huisserie
11- PRESENTER l'huisserie ainsi pré montée derrière ou entre la maçonnerie.
12 - FIXER l'ensemble de sorte que la traverse haute d'huisserie (3) soit parfaitement de niveau et les montants
(1) et (2) parfaitement d'aplomb. Ajouter des silentblocs (32) de chaque coté des équerres de pose (10) et les
rondelles métalliques (33) sous les têtes des tire fonds (34) pour isoler la porte de la maçonnerie. (Figure 4)
13 -BOULONNER les rails (11) sur les montants d'huisserie (1 et 2).

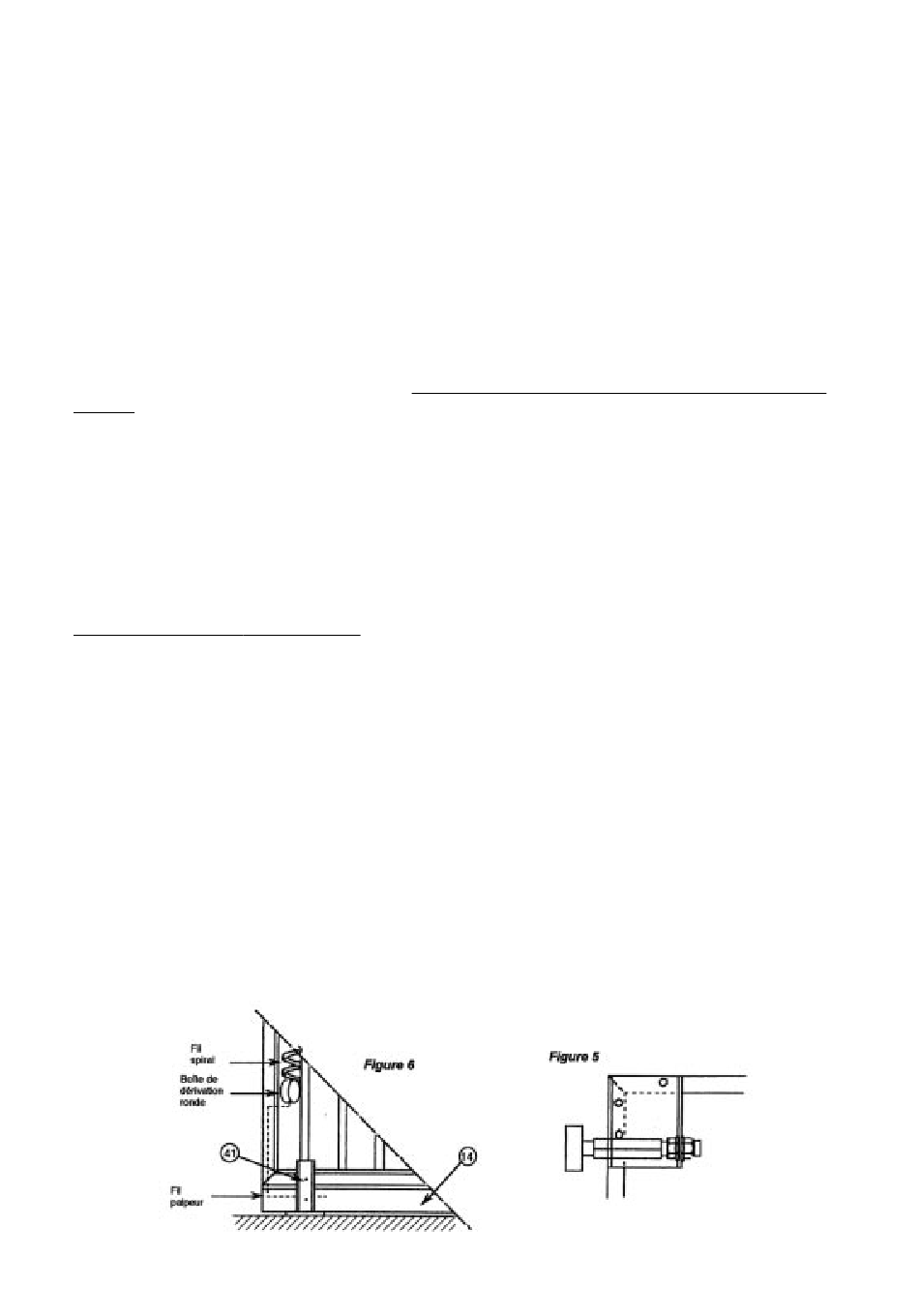

14 -FIXER les supports avec galets en haut du panneau à l'aide de 3 vis à tôle TH 8 x 25 par support. (Figure 5)
15 -GLISSER le profil palpeur (14) en bas du panneau, (enduire légèrement de graisse pour un meilleur
glissement). Le fit électrique doit se trouver du coté de la motorisation, le faire passer au travers du profil du
panneau à l'aide de l'aiguille (ou du fil de fer) et fixer les 2 pieds de montage à l'aide de vis à tôle de 6,3 x 16.
(Figure 6)
